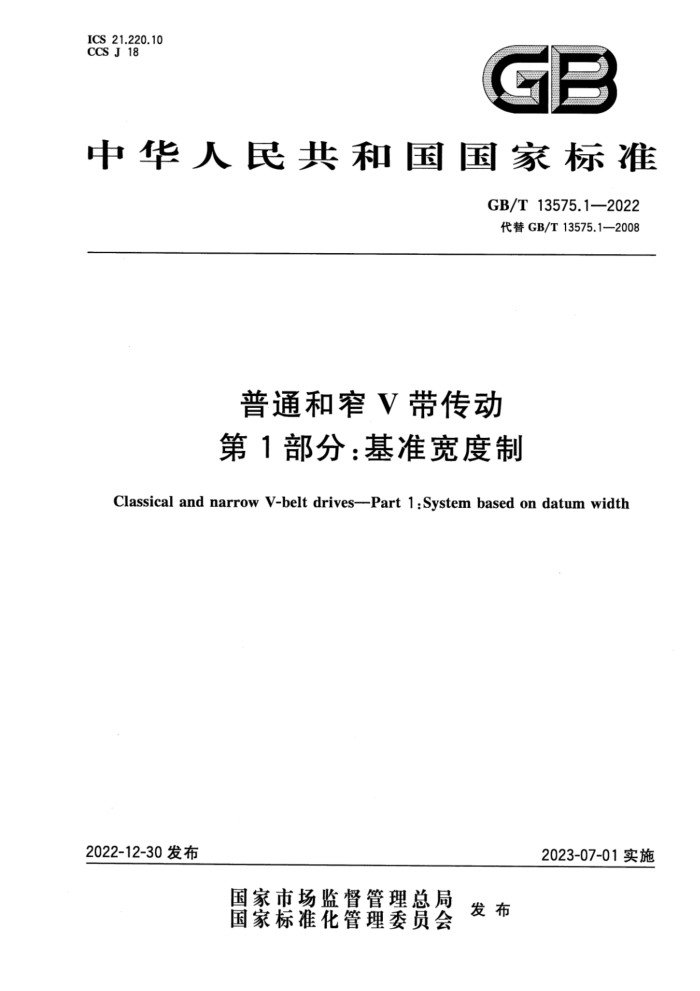

ICS 21.220.10 CCS J 18
GB
中华人民共和国国家标准
GB/T13575.1—2022 代替GB/T13575.1—2008
普通和窄V带传动第1部分：基准宽度制
Classical and narrow V-belt drives-Part 1:System based on datum width
2022-12-30发布
2023-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 13575.1—2022
前言
本文件按照GB/T1.1--2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T13575《普通和窄V带传动》的第1部分。GB/T13575已经发布了以下部分：一第1部分：基准宽度制；
一第2部分：有效宽度制。
- 本文件代替GB/T13575.1一2008《普通和窄V带传动第1部分：基准宽度制》，与GB/T13575.1-
2008相比，除结构调整和编辑性改动外，主要技术变化如下：
更改了部分符号：顶宽b改为W、节宽b，改为Wp、高度h改为T、轮槽节宽ba改为Wa、槽角中改为α、中心距a改为C、包角α改为9、包角系数K。改为K。（见图1、图2、6.8和表232008 年版的图1、图2、5.8和表19)；删除了带截面基本尺寸的楔角（见2008年版的图1、表1）；一增加了切边普通V带及带轮型号（见表1、表2、表4、表5和表6)；删除了带的技术要求（见2008年版的3.3)；删除了轮槽截面几何公差标注（见图2，2008年版的图2)；删除了基准直径的部分要求（见2008年版的4.2.1)；删除了带轮的技术要求（见2008年版的4.2.3）； -增加了选择点处于两种带型的交界处时带型选择的要求（见6.3.1、6.3.2)；增加了切边普通V带选型图（见图4)； -增加了增速传动时大带轮基准直径的计算公式（见6.5)；更改了传动中心距公式中的计算公式（见6.8，2008年版的5.8)；增加了小带轮包角的精确计算公式（见6.9）； -增加了普通V带及切边普通V带的额定功率计算公式（见6.11)；更改了普通单根V带A、B、C和D型的基本额定功率值和由传动比引起的功率增量值（见表10、表11、表12和表13，2008年版的表10、表11、表12和表13)； -增加了切边普通V带基本额定功率值和由传动比引起的功率增量值（见表15、表16和表17)； -增加了传动比修正系数（见表22)；更改了部分包角修正系数（见表23，2008年版的表19）；更改了中心距的调整和初拉力值的检验（见图7，2008年版的图6)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国带轮与带标准化技术委员会（SAC/TC428)归口。 本文件起草单位：尉氏县久龙橡塑有限公司、中机生产力促进中心有限公司、浙江三星胶带有限公
-
司、浙江保尔力橡塑股份有限公司、三力士股份有限公司、十堰市工业产品质量检验检测所、锐牛股份有限公司、绍兴市华芳园传动科技有限公司、四川德恩精工科技股份有限公司、金久龙实业有限公司、芜湖市精准传动系统研究院、浙江安格鲁传动系统有限公司、青岛市产品质量检验研究院、长春大学。
本文件主要起草人：范景云、陶大中、秦书安、周玉杰、陈孝斌、庞长志、吴琼瑛、郭飞、朱树生、解德利、 谢龙德、张留杰、朱六生、阮益谊、郝永亮、史尧臣、周鹏。
本文件于1992年首次发布，2008年第一次修订，本次为第二次修订。
I GB/T 13575.12022
引言
V带传动是带传动中重要的传动方式之一，普通和窄V带传动是V带传动的最基本形式，广泛应用于一般工业（机床、矿山机械、石油机械、煤矿机械、木工机械、园林机械等）各领域。我国早在1992年就发布了《带传动普通V带传动》和《带传动窄V带传动》两项国家标准，2008年对两项国家标准进行了内容的扩充，随着数字化设计的快速发展，对带传动系统设计参数化要求极为迫切，因此对两项国家标准进行了修订。普通和窄V带传动可分为基准宽度制和有效宽度制两个系列，GB/T13575旨在指导传动系统的选型和设计应用，拟由两部分构成。
第1部分：基准宽度制V带传动内容。目的在于确立适用于基准宽度制V带传动系统的选型和设计规范。 第2部分：有效宽度制V带传动内容。目的在于确立适用于有效宽度制V带传动系统的选型和设计规范。
= GB/T13575.1—2022
普通和窄V带传动第1部分：基准宽度制
1范围
本文件规定了基准宽度制下普通和窄V带及带轮的主要尺寸、传动设计和传动装置的安装与使用等内容。
本文件适用于一般工业用V带传动。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6931.1 带传动 术语 第1部分：基本术语 GB/T6931.2 带传动术语 第2部分：V带和多楔带传动 GB/T11544—2012带传动 普通V带和窄V带尺寸(基准宽度制) GB/T15531 带传动带轮 中心距调整极限值
3术语和定义
GB/T6931.1和GB/T6931.2界定的术语和定义适用于本文件。
4带
4.1带的截面尺寸
V带截面基本尺寸见图1和表1。
N
Wp
标引符号说明： W顶宽，单位为毫米(mm)；
Wp - 节宽，单位为毫米(mm)； T - 一高度，单位为毫米(mm)。
-
图1V带截面
- GB/T 13575.1—2022
表 1 1V带截面基本尺寸
单位为毫米高度(T) 4.0 6.0 8.0 11.0 14.0 19.0 23.0 8.0 10.0 14.0 18.0
带型 Y z A,AX B,BX C.CX D E SPZ SPA SPB SPC
节宽(Wp) 5.3 8.5 11.0 14.0 19.0 27.0 32.0 8.5 11.0 14.0 19.0
顶宽(W) 6.0 10.0 13.0 17.0 22.0 32.0 38.0 10.0 13.0 17.0 22.0
4.2 带的基准长度
普通V带的基准长度系列见表2，窄V带的基准长度系列见表3。带的基准长度极限偏差应符合 GB/T11544一2012中表4的规定，同组带的配组差应符合GB/T11544一2012中表5的规定。
表2 2普通V带基准长度系列
单位为毫米
带型 B,BX 930 1 000 1100 1 210 1 370 1 560 1 760 1 950 2 180 2 300 2500 2 700 2 870 3 200
La
D 2 740 3 100 3330 3 730 4 080 4 620 5 400 6 100 6 840 7 620 9 140 10 700 12 200 13 700
E 4 660 5 040 5 420 6 100 6 850 7 650 9 150 12 230 13 750 15 280 16 800 - - 一
C.CX 1 565 1 760 1 950 2 195 2 420 2 715 2 880 3080 3 520 4 060 4 600 5 380 6 100 6 815
z 405 475 530 625 700 780 920 1 080 1 330 1 420 1 540 一 - 一
AAX 630 700 790 890 990 1 100 1 250 1 430 1 550 1 640 1 750 1 940 2 050 2 200
Y 200 224 250 280 315 355 400 450 500 一 - 一一 -
普通公带基准长度
2 GB/T13575.1—2022
表2 普通V带基准长度系列（续）
单位为毫米
带型 B,BX 3 600 4 060 4 430 4 820 5 370 6 070
Ld
Y 一 - 一 - - 一
z 一一一一一 1
A,AX 2 300 2 480 2 700 一一 -
C,CX 7 600 9 100 10 700 一一 -
E 一一一 - -
D 15 200 - - 一 - -
普通 V 带基
准
长度
-
表3 窄V带基准长度系列
单位为毫米
带型
Ld
SPZ 630 710 800 900 1 000 1 120 1 250 1 400 1 600 1 800 2 000 2 240 2 500 2 800 3 150 3 550 一
SPA 800 900 1 000 1120 1 250 1 400 1 600 1 800 2 000 2 240 2 500 2 800 3 150 3 550 4 000 4 500 -
SPB 1 250 1 400 1 600 1 800 2 000 2 240 2 500 2 800 3 150 3550 4 000 4 500 5 000 5 600 6 300 7 100 8 000
SPC 2 000 2 240 2 500 2 800 3150 3 550 4 000 4 500 5 000 5 600 6 300 7 100 8 000 9 000 10 000 11 200 12 500
窄 v 带基准长度
5带轮
5.1 轮槽截面尺寸
轮槽截面尺寸见图2和表4。
3 GB/T13575.1—2022
标引符号说明： Wa- 一基准宽度，单位为毫米(mm)；
槽角，单位为度（）；轮槽中心与端面距离，单位为毫米（mm）；基准直径至槽顶距离，单位为毫米（mm）；基准直径至槽底距离，单位为毫米（mm）；槽间距，单位为毫米（mm)；
h. ht
d& 一基准直径，单位为毫米（mm）； d.外径，单位为毫米（mm）。
图2轮槽截面
表4轮槽截面尺寸
单位为毫米
槽型
基准宽度 至槽顶 至槽底 槽间距 槽间距e 轮槽中心
基准直径 基准直径
基准直径(da)
普通V 窄V (W,) 距离 距离 (e) 值累积 与端面
距离 α=32° Q=34° α=36° α=38°
(fmin) ±0. 5° ±0. 5° ±0.5° ±0. 5°
极限偏差
带轮 带轮
(hamin) (hf min)
4.7 8±0.3 ±0.6 6.0 ≤60 7.0
>60
5.3
1.6
Y
Z SPZ 8.5
80
>80
12±0.3 ±0.6
7.0
2
9.0
A,AX SPA 11.0 2.75 8.7 15±0.3 ±0.6 9.0
>118
≤118
11.0 10.8 14.0
>190
≤190
11.5
3.5
19±0.4 ±0.8
B,BX SPB 14.0
14.3 25.5±0.5 ±1.0 16.0 19.0 19.9 37±0.6 ±1.2 23.0 23.4 44.5±0.7 ±1.4 28.0
>315
≤315
C,CX SPC 19.0
4.8
≤475 >475 ≤600 >600
D E
/
8.1 9.6
27.0 32.0
注：专门用于普通V带的带轮不能配合使用窄V带，用于单根V带的多槽带轮不能配合使用联组带。 GB/T 13575.1—2022
5.2基准直径 5.2.1基准直径尺寸
带轮的基准直径系列见表5，基准直径的极限偏差为其基本尺寸的士0.8%
表5 5基准直径系列
单位为毫米
槽型
da 20 22.4 25 28 31.5 35.5 40 45 50 56 63 71 75 80 85 90 95 100 106 112 118 125 132 140 150 160 170 180
Y + + + + + + + + + +
Z、SPZ A.AX,SPA B、BX、SPB C.CX,SPC
D
E
+ + .
+ + + . · . . . · . . . .
+
+
+
+
+
+ + .
.
?
