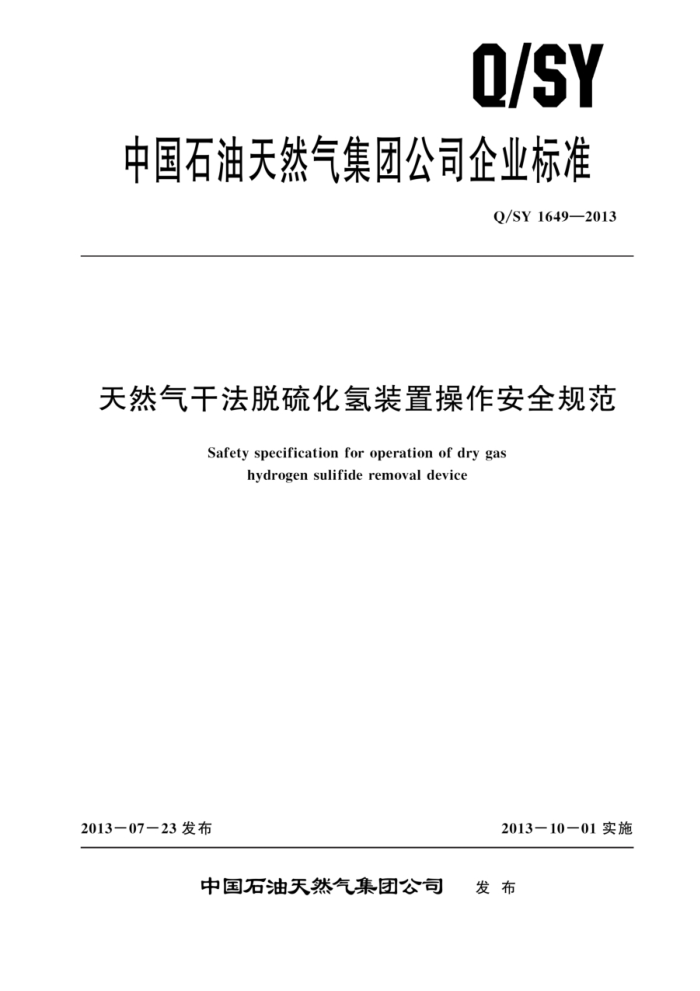

Q/SY
中国石油天然气集团公司企业标准
Q/SY1649—2013
天然气干法脱硫化氢装置操作安全规范
Safety specification for operation of dry gas
hydrogen sulifide removal device
2013—07-23发布
20131001实施
中国石油天然气集团公司 发布 Q/SY1649—2013
目 次
前言
范围 2 规范性引用文件 3 术语和定义
工艺原理 4. 1 原理 4. 2 工艺流程 4.3 运行方式
1
般要求 5. 1 装置要求 5. 2 操作场所要求 5. 3 人员要求 5. 4 岗位设置 5.5 脱硫剂要求运行前准备运行操作 7. 1 单塔运行操作 7. 2 双塔串联运行操作 7. 3 双塔并联运行操作巡检更换脱硫剂 9. 1 更换要求 9. 2 更换前准备 9.3 取出脱硫剂
市
T
9
充填脱硫剂
9.4
10 取样化验要求 11 长期停运
-
硫化氢危险区域分级 12. 1 分级依据 12.2 管理要求 13 应急管理附录A（规范性附录） 巡检记录参考文献
12
行
10
..
I Q/SY 1649—2013
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司辽河油田分公司。 本标准主要起草人：马强，韩树柏、张国华、娄银环朱丰坡、张伟，张晶华、王国辉，苏
雪丽。
Ⅱ Q/SY1649—2013
天然气干法脱硫化氧装置操作安全规范
1范围
本标准规定了油气由用天然气干法脱硫化氢装置的术语和定义，工艺原理，一般要求。运行前准
备，运行。更换脱硫剂、取样化验要求、长期停运，硫化氢危险区域分级及应急管理。
本标准适用于陆上油气用天然气干法脱硫化氢装置的操作。
2规范性引用文件
L
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11060.1天然气含硫化合物的测定第1部分：用碘量法测定硫化氢含量 GB/T11060.3天然气含硫化合物的测定第3部分：用乙酸铅反应速率双光路检测法测定
硫化氢含量
GBZ2.1工作场所有害因素职业接触限值第1部分：化学有害因素 SY6137一2012含硫化氢油气生产和天然气处理装置作业安全技术规程 SY/T6277一2005含硫油气田硫化氢监测与人身安全防护规程 SY6320一2008陆上油气田油气集输安全规程 Q/SY1242进人受限空间安全管理规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
干法脱硫化氢dry gashydrogen sulifideremoval 脱除天然气中硫化氢的一类方法。所用脱硫剂多为固体，如活性炭，氧化锌，氧化铁等。
3. 2
天然气脱硫化氧装置 hydrogen sulifide removal device 用于脱除天然气中硫化氢气体的装置，即脱硫塔，内部充填脱硫剂。
3. 3
潜硫量 potential sulfur 日产天然气中的含硫量。
3. 4
硫容 sulfur capacity 脱硫剂有效期内所吸收的单质硫量。
1 Q/SY1649—2013
工艺原理
4.1原理
干法脱除硫化氢装置适用于潜硫量小于0.2t/d的天然气。原理包括吸附和化学反应。化学反应原理是脱硫剂的活性成分与天然气中硫化氢接触，发生化学反应，从而脱去气体中的硫化氢。脱硫剂的活性成分以FeO为例与气流中HS接触发生如下反应：
3HS FeOFeS3HO
4.2工艺流程
干法脱硫化氢装置是由脱硫塔和配套工艺管道。阀门。安全附件及仪表等构成的。以两台脱硫塔（A和B）为例，其设备构成及工艺原理如图1所示，双塔脱硫装置通过阀门的切换实现单塔操作，双塔串、并联操作。正常运行的切换顺序为：A号单塔-→A号B号双塔串联-→B号单塔-→B号A号双塔串联-→A号单塔。
B
A
圣A出


A进文 A排污
B排污 圣B进 AB连通区
排污
丰
出口连通4B出
文 BA进通 文B进口连通 出气口
进气口
A进口连通
图1 干法脱硫装置（双塔）工艺流程图
4.3 运行方式
4.3.1 单塔运行
对于新装填脱硫剂的脱硫塔，宜采用单塔模式。
4. 3.2 双塔串联运行
当单塔运行后期，净化天然气中硫化氢含量渐升高到设计值时，应切换至双塔串联模式， 4.3.3 双塔井联运行
当处理量高于单塔设计处理量时，宜考虑双塔并联运行，但对运行时间应进行控制，避免更换脱硫剂时双塔装置全部停运。
5一般要求
5.1装置要求 5.1.1 1天然气脱硫化氢装置应取得相应的压力容器使用许可证。 2
