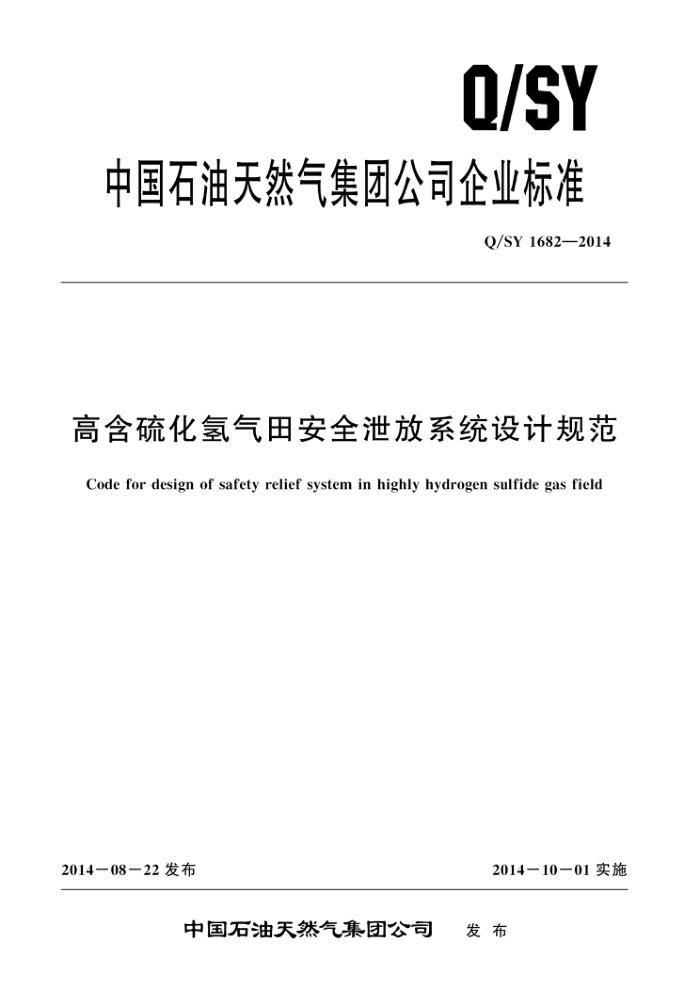

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1682—2014
高含硫化氢气田安全泄放系统设计规范
Code for design of safety relief system in highly hydrogen sulfide gas field
2014一08－22 发布
2014一10一01实施
中国石油天然气集团公司
发布 Q/SY 1682—2014
目 次
前言引言
ⅡI II
范围规范性引用文件
1
2
3 术语和定义 4基本规定 5安全泄放系统设置 6安全泄放系统材质选择
1
（ Q/SY 1682—2014
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团工程设计有限责任公司西南分公司。 本标准主要起草人：田静、汤晓勇、余洋、陈运强、边云燕、张毅、李天雷、岳林林、傅贺平、
李娜、谌天兵、周明宇。
I Q/SY 1682—2014
引言
本标准是在SY/T10043《泄压和减压系统指南》和SY/T 10044《炼油厂压力泄放装置的尺寸确定、选择和安装的推荐方法》的基础上，对高含硫化氢气田安全泄放系统设计做出的补充规定。 Q/SY 1682—2014 3. 4
安全泄放装置　safty relief device 在非火灾或火灾事故情况下，安全泄放装置由进口静压力作用开启，泄放流体，以防止系统内压
力超过预定的安全值。安全泄放装置包括安全阀及爆破片装置。
4基本规定
4.1气田集输及处理厂安全泄放系统设计应遵循不放空或少放空的原则。 4.2气田集输及处理厂安全泄放系统应统一设计，实现联动设置。 4.3事故情况下，应首先紧急截断气源。 4.4气田场站及处理厂应设置紧急截断和安全泄放两级超压保护系统。一级保护应由压力传感装置提供压力高报警（PSH），压力高高与紧急截断阀联锁，以关断气源；二级保护应由安全阀提供。只有在一级保护系统失效的情况下，第二级保护系统才开始启动。 4.5厂站自动控制仪表或联锁装置不宜代替安全泄放装置作为系统的保护措施。 4.6放空量应经专项放空分析确定。 4.7含硫放空气应排入安全泄放系统，并应经过火炬燃烧后排放。 4.8安全泄放系统设计除执行本标准外，尚应满足国家现行有关标准的要求
5　安全泄放系统设置
5.1井场地面安全截断阀应与井下安全截断阀统一设计。设置有井下安全截断阀、井口安全截断阀、 地面安全截断阀的井场可不设安全泄放装置，井场有压力容器的除外。 5.2　进出集气站的天然气管道上应设紧急截断阀 5.3处理厂及集气站或线路截断阀紧急关闭时，应同时关闭相应井口地面安全截断阀。 5.4线路阀室截断阀应具有自动和远程关断功能。 5.5线路截断阀室可不单独设置安全泄放系统，宜间隔设置或依托上下游站场安全泄放系统 5.6 处理厂不应设置原料气进厂调压放空设施，发生超压时，处理厂应关闭进口紧急截断阀。 5.7人 处理厂放空火炬应设置长明灯。
6安全泄放系统材质选择
6.1设备和压力管道附件受压元件选材应符合 TSG R0004，GB 150，SY/T 0599，SY/T 0612 及 GB/T 20972 的规定。 6.2当放空分液罐设计温度低于－20℃、高于－70℃，设计应力（在该设计条件下，容器元件实际承受的最大一次总体薄膜应力和弯曲应力）小于或等于钢材标准常温屈服点的1/6，且不大于 50MPa 时，可选用Q245R。 6.3放空管道规格与材料性能应符合 GB/T 9711—2011 附录 H 及GB5310，GB6479，GB/T 14976 的有关规定。 6.4　安全泄放系统的金属材料的选择应符合 SY/T 0599 或 GB/T 20972 的要求。 6.5安全泄放系统管道材质选择应符合以下要求：
a）管道的设计温度大于－20℃，钢管材料可选用 20G，L245 PSL2（GB/T 9711一2011 附录
H)，L360 PSL2 （GB/T 9711—2011 附录 H)，16Mn。 b）管道的设计温度大于或等于－48℃，不高于－20℃，钢管材料选用 ASTM A333 GR.6，同
2 Q/SY 1682—2014
时按设计温度进行夏比V型缺口冲击试验 C) 管道的设计温度小于－48℃钢管材料，可选用TP316L，022Cr17Ni12Mo2（S31603）。
管道的设计温度大于或等于－69℃，不高于－20℃，且属于低温低应力工况时，钢管材料可选用20G，L245 PSL2（GB/T 9711—2011 附录 H）、L360 PSL2（GB/T 9711—2011 附录H)，16Mn，同时作－20℃夏比V型缺口冲击试验。
y
阀门材质选择应符合SY/T0612的要求。
6. 6
