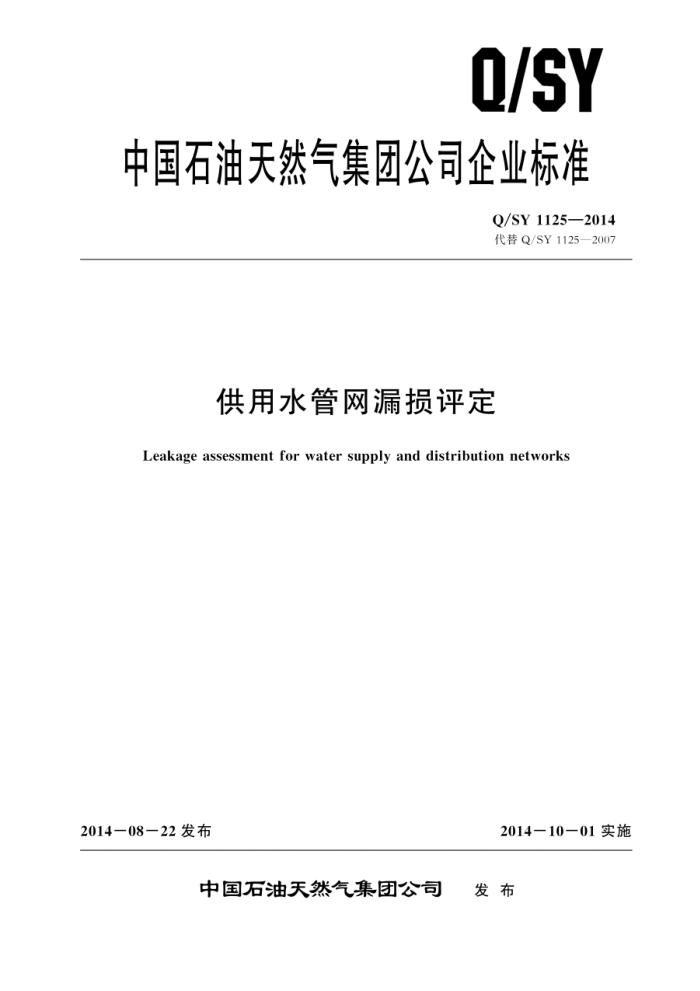

Q/SY
中国石油天然气集团公司企业标准
Q/SY1125—2014 代替Q/SY1125—2007
供用水管网漏损评定
Leakage assessment for water supply and distribution networks
2014—08-22发布
2014一10-01实施
中国石油天然气集团公司 发布 Q/SY1125—2014
目 次
前言
范围 2 规范性引用文件
1
术语和定义管网漏损评定
4.
P.
5 水计量器具配备
3
水量统计计算方法管网漏水检测附录A（资料性附录）管网漏水检测方法
6
7
8 Q/SY 1125—2014
前言
本标准接照GB/T1.1一2009标准化工作导则第1部分：标雅的结构和编写给出的规则
起草。
本标准代替Q/SY1125一2007《供用水管网漏损评定》。与Q/SY1125一2007相比，除编辑性修改外，主要技术变化如下：
修改了标准的适用范围（见第1章）：增加了规范性引用文件（见第2章）：
增加了术语“单位供用水量管长*（见3.8）：
删除了企业分类（2007年版的4.1.1）：按中国石油天然气集团公司业务分类规定了供用水管网漏损率指标（见4.1）：
提高了矿区服务业务管网漏损评定的指标（见4.1，2007年版的4.1.3。4.1.4）：一增加了对水计量器具配备规定（见第5章）：
增加了企业水平衡测试的规定（见8.1）；附录A增加了总则（见A.1）。
本标准由中国石油天然气集团公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司节能技术监测评价中心，中国石油天然气股份有限公
司大庆石化分公司中国石油天然气股份有限公司兰州石化分公司，大庆油田有限责任公司、中国石油天然气集团公司西北油田节能监测中心
本标准主要起草人：廉守军、梁士军、杜永贵、毛国成、刘保迎、王业开、王宇、葛苏鞍、 杨军。
ⅡI Q/SY1125—2014
供用水管网漏损评定
1范围
本标准规定了企业供用水管网漏损的评定指标要求，水量的统计要求及管网漏损率的计算方法。 本标准适用于中国石油天然气集团公司所属企业供用水管网漏损的检测与评定。本标准不适用于
循环水管网，油田注水管网漏损的检测与评定。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7119节水型企业评价导则 GB/T12452企业水平衡测试通则 GB17167用能单位能源计量器具配备和管理通则 GB/T20901石油石化行业能源计量器具配备和管理要求 GB24789用水单位水计量器具配备和管理通则 CJJ92城市供水管网漏损控制及评定标准 Q/SY1212能源计量器具配备规范中国石油天然气集团公司节能节水统计管理规定 质量【2010】881号
3术语和定义
下列术语和定义适用于本文件。
3. 1
供用水管网 water supply distribution networks 企业内供水，用水的所有管道及其附属设备和计量水表的总称。
3. 2
管网供水总量 total water supply of pipe network 进人供用水管网的全部水量。
3. 3
管网有效供水量 effective water supply of pipe network 各类用户实际收到供用水管网输出的水量。
3. 4
管网漏损水量 water loss of pipe network 供水总量与有效供水量的差值。
3. 5
漏损率 leakage percentage 管网漏损水量与管网供水总量的比值，用百分数表示。 Q/SY1125—2014
3. 6
管网漏损限定值 maximum allowable values leakage for pipe network 在规定条件下，允许管网漏损率的最大值，
3. 7
管网低损评价值 evaluation values of low leakage for pipe network 在规定条件下，节水型企业管网漏损率最大值。
3.8
单位供用水量管长 pipe length per unit water supply and distribution 管网管道总长（DN≥75mm）与平均日供水量之比。
管网漏损评定
4. 1 评定指标要求
管网漏损评定指标见表1。企业自有水厂管网漏损评定指标按CJJ92的规定执行
表1 管网漏损评定指标
管网漏损限定值
管网低损评价值
单位类别勘探与生产业务炼油与化工业务矿区服务业务
% <9 ≤10 18 8
% <6 ≤7 12 ≤6
销售、天然气与管道、工程技术、 工程建设。装备制造业务
评定指标的修正
4. 2
4. 2. 1 评定指标应按单位供用水量管长进行修正：修正值应符合表2的规定
表2 单位供用水量管长L.的修正值
单位供用水量管长L km/ (10°m* - d-1)
修正值减2个百分点减1个百分点不修正加1个百分点加2个百分点加3个百分点
L.1. 40 1. 40≤L,1. 64 1.64L.2.06 2. 06≤L,≤2. 40 2.40≤L.2.70
L.≥2. 70
注：公称通径小于75mm的管道不修正
4. 2. 2 评定指标应按管网的年平均人口压力值进行修正，修正值应符合下列规定：
a) 管网的年平均人口压力大于0.55MPa且小于或等于0.7MPa，漏损率应增加1个百分点。 b) 管网的年平均人口压力大于0.7MPa 漏损率应增加2个百分点。
2 Q/SY 1125—2014
5水计量器具配备
5.1水计量器具配备和管理应符合GB24789，GB17167，GB/T20901和Q/SY1212的规定。 5.2水计量器具性能应满足生产工艺。贸易结算及使用环境的要求。 5.3水计量器具的配备应满足供用水单位实现分级，分项统计和核算的要求。
6水量统计
6.1管网漏损评定前应作好各类水量的统计。 6.2水量统计范围是企业外进人企业界区水管网的水量、企业内部经管网输送的各类供水。用水量。 6.3各类计量数据应符合GB/T7119，GB/T12452和中国石油天然气集团公司节能节水统计管理规定》（质量［2010］881号）的要求。 6.4各类水量的统计期应一致。
计算方法
7
7. 1 漏损率的计算
漏损率应按公式（1）计算：
Rt = α_Q ×100%
(1)
Q:
式中： RL漏损率，用百分数表示： Q—管网供水总量。单位为千立方米（10m） Q.一管网有效供水量，单位为千立方米（10°m）。
7. 2 单位供用水量管长的计算
供用水管网的单位供用水量管长应按公式（2）计算：
Lt
L= Q./D
(2)
式中： L单位供用水量管长：单位为千米每千立方米天［km/（10m·d-1）： L管网管道总长，单位为千米（km）： D——统计期内总天数，单位为天（d）。
8管网漏水检测
8.1企业水平衡测试宜3年~~5年检测一次。 8.2供用水企业应定期进行漏水检测，及时发现漏水，并修复。 8.3管网漏水检测的方法和步骤参见附录A。
3
