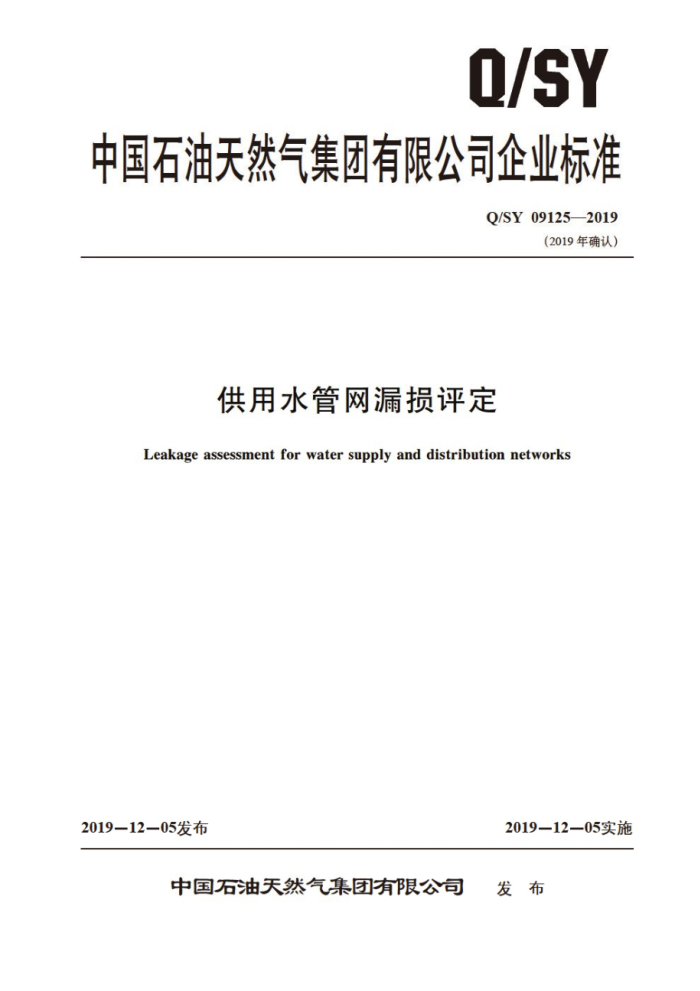

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 091252019
（2019年确认）
供用水管网漏损评定
Leakage assessment for water supply and distribution networks
2019-12—05发布
2019-12—05实施
中国石油天然气集团有限公司 发布 Q/SY091252019
再版说明
本标准于2019年复审，复审结论为修订。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1125—2014修改为Q/SY09125—2019：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY09125—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 管网漏损评定
1
水计量器具配备水量统计计算方法管网漏水检测
5
6
7
8
附录A（资料性附录） 管网水检测方法. 附件 修改单
1
一
T Q/SY091252019
言
前
本标准按照GB/T1.1一2009标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY1125 2107《供用水管网漏损评定》。与Q/SY1125一2007相比，除编辑性修改外，主要技术变化如下：
修改了标准的适用范围（见第丨章）：增加了规范性引用文件（见第2章：增加了术语“单位供用水量管长”《见33）删除了企业分类（207年版的按中国石油天然气 单叫公司业务分类规定了供用水管网漏损率指标（见4.1）：提高了矿区服务业务管网漏损评定的指标（见4.1，2007年版的4.1.3，4.1.4）：增加了对水计量器具配 新现 见第5章增加了企业水平衡测试的现世 见8. 附录A增加了总则 虹A 1).
本标准由中国石油天然气集团有限公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然代集国公司节能技术监测评价中心 中国石油天然气股份有限公
司大庆石化分公司，中国石油天装气股份有限公 兰州石化分公司、 大庆油田有限责任公司，中国石油天然气集团公司西北油田节能监测中心。
本标准主要起草人： 康守军、梁士军、杜永贵、毛国成、刘保迎、王业开、王宇、葛苏鞍、 杨军。
ⅡI Q/SY 091252019
供用水管网漏损评定
范围
1
本标准规定了企业供用水管网漏损的评定指标要求。水量的统计要求及管网漏损率的计算方法本标准适用于中国石油天然气集团有限公司所属企业供用水管网漏损的检测与评定。本标准不适
用于循环水管网油田注水管网漏损的检测与评定。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版本（包打所有的修改单） 适用于本文件。
GB/T 7119 节水型企业评价导则
企业水平衡测试通则
GB/T 12452 GB 17167 用能单位能源计量器 器具配备和管理通则 GB/T20901 石油石化行业能源计量器具配备和管理婴求 GB24789 用水单位水计量器具配备和管理道则 CJJ92城市供水管网漏损控制及评定标准 Q/SY1212能源计量器具配备规范中国石油天然气集团公司节能节水统计管理规定 质量【2010】881号
3术语和定义
下列术语和定义适用于本文
3.1
供用水管网 water supply distribution networh 企业内供水、用水的所有管道及其附属设备和计量水表的总
3. 2
管网供水总量 t total water supply of pipe network 进人供用水管网的全部水量。
3.3
管网有效供水量 effective water supply of pipe metwork 各类用户实际收到供用水管网输出的水量。
3. 4
管网漏损水量 water loss of pipe network 供水总量与有效供水量的差值。
3.5
漏损率 leakage percentage 管网漏损水量与管网供水总量的比值，用百分数表示。
1 Q/SY09125—2019
3. 6
管网漏损限定值 maximum allowable values leakage for pipe network 在规定条件下，充许管网漏损率的最大值
3. 7
管网低损评价值 evaluation values of low leakage for pipe network 在规定条件下，节水型企业管网漏损率最大值。
3. 8
单位供用水量管长 e pipe length per unit water supply and distribution 管网管道总长（DN≥75mm）与平均口供水量之比。
管网漏损评定
4.1 评定指标要求
管网漏损评定指标见表1企业自有水厂管网漏损评定指标按CI92的规定执行。
表1 管网漏损评定指标
管国标损限定价
管网低损评价值
单位类制勘探与生 主产业务炼油与化工业务矿区服务业务
% <6 <7 ≤12 6
11 18 8
销售、天然气与管道， 工程技术 工程建设、装备制造业务
4.2 评定指标的修正 4. 2. 1 评定指标应按单位供用水量管长进行修正，修正值应符合表2的规定
表2 单位供用水量管长的修正值
单位供用水量 管长 km/（10°m
修正值个百分点 1个百分点不修正加1个百分点加2个百分点加3个百分点
L<1.0 1.40≤L<164 1.64≤L2.06 2. 06≤L<2. 40 2.40≤L<2.70
L≥2. 70
注：公称通径小于75mm的管道不修正。
4. 2. 2 评定指标应按管网的年平均人口压力值进行修正， 修正值应符合下列规定：
a) 管网的年平均人口压力大于0.55MPa且小于或等于0.7MPa，漏损率应增加1个百分点。 b) 管网的年平均人口压力大于0.7MPa，漏损率应增加2个百分点。
a Q/SY 091252019
5水计量器具配备
5.1 1水计量器具配备和管理应符合GB24789，GB17167GB/T20901和Q/SY1212的规定。 5.2水计量器具性能应满足生产工艺、贸易结算及使用环境的要求。 5.3 水计量器具的配备应满足供用水单位实现分级，分项统计和核算的要求。
6 水量统计
6.1 管网漏损评定前应作好各类水量的统计
水量统计范围是企业外进人企业界区小管网的水量。企业内部经管网输送的各类供水、用水量
6.2
6.3各类计量数据应符合GB/T7119.GB/T12452和《中国石油天然气集团公司节能节水统计管理规定》（质量［2010］881 1号的婴来 6.4 各类水量的统计期应
计算方法 7.1 漏损率的计算
7
漏损率应按公式（1）计算：
Ri-Q Q
X100%
(1)
式中： RL 漏损率，用百分数表示： Q 管网供水总量，单位为千立方米（10m） Q 管网有效供水量，单位为千立方米
7. 2 单位供用水量管长的计算
供用水管网的单位供用水量管长应按公式（2计算：
(2)
....
Q./D
式中： La 单位供用水量管长.单位为千米每千立方米天km/（10md-1）： L- 管网管道总长，单位为千米（km）： D- 统计期内总天数， 单位为
8 管网漏水检测
8.1 企业水平衡测试宜3年～5年检测一次。 8.2 供用水企业应定期进行漏水检测，及时发现漏水，并修复。 8.3 管网漏水检测的方法和步骤参见附录A。 Q/SY091252019
附录A （资料性附录）管网漏水检测方法
A.1总则
供用水管网检测时，供用小管网品处于正常运行状态，供水压力大于0.15MPa：供用水流量应大于0.5m/h，噪声不大于100dB
A.2音听法
音听法是用电子音听器或听漏棒通过监听漏水声而发现漏水点的方法。检测步骤如下： a 检测前应充分掌握被测管道位置。 b) 用电子音听器（或听漏棒）通过 俏火栓 国门等被测管线的外漏部分听音，以初步判断管
道在该点附近是否有漏水然后在沿管段上方的地面上，每隔1日 右 用电子音听器（或听漏棒）继续进行检测。
d) 如现场条件适合， 对检测到的可疑漏 水点位置店 应使用相关仅进行 复查。
A.3 相关分析检漏法
相关分析检漏法是利用漏水声传到两端探测器的时间差来诊断漏水位置的方法。检测步骤如下：
将两个探测器分别与被测管道的管壁或阅门 消火栓等直接接触，两个接触点的距离及金属管线的管径应符合测试仪表的要
a
b) 采用有线或无线传输方式，保持探测器与相天问的讯号传输
通过相关仪分析诊断漏水点距探测器的距离
A.4 区域检漏法
区域检漏法是通过测定被检漏的 供用水管网瞬时最低进水量来判断漏 水的方法。检测步骤如下 a） 划定被检测管网区域。区域管线长度范围宜在 2kmeam b) 关闭被测管网区域边界的所有阀门（包括所有用水管线的出门阀门），只留有一条公称通径
为50mm的旁通管使水进入被测管网区域旁通管上应安装可连续测量水流量的计量器具，计量器具的准确度等级应不低于1.0级。 当旁通管流量小于0.5m/（km·h），可认为符合要求，不再检漏：当超过上述标准时，可关团被测管网区域内部分阀门（即缩小被测管网区域）：进行比对，以确定澜水管段：然后再用音听法确定漏水位置。
中
A.5水量平衡法
水量平衡法是通过被测管网区域的进水量与用水量的平衡关系来诊断管网漏水的方法。检测步骤如下： 4
