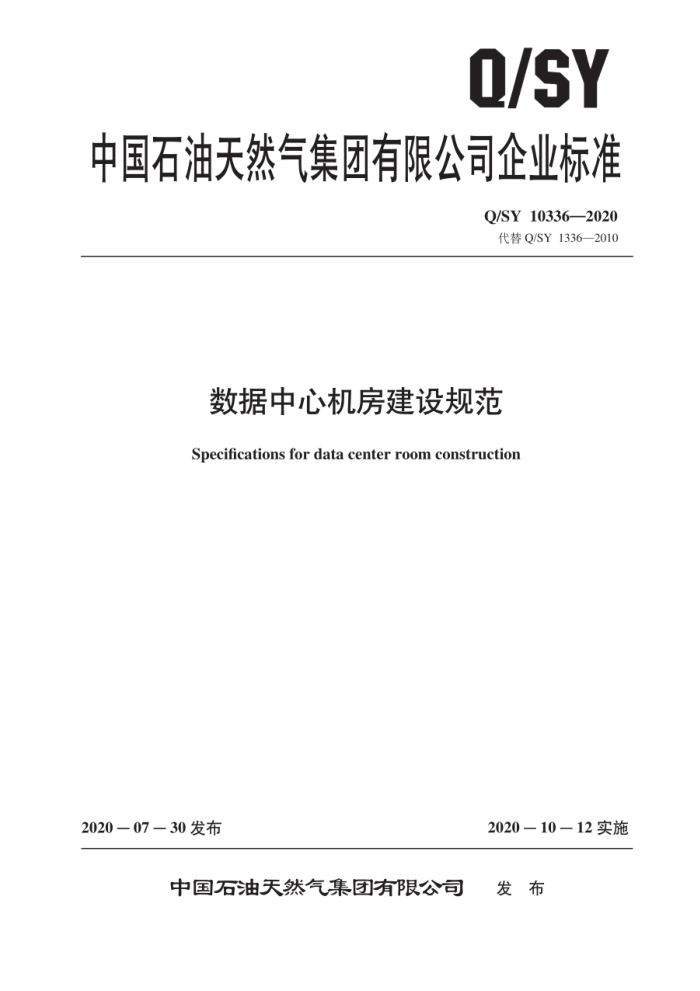

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 10336—2020 代替Q/SY1336—2010
数据中心机房建设规范
Specifications for data center room construction
2020—10－12实施
2020-07—30发布
中国石油天然气集团有限公司 发布 Q/SY10336—2020
目 次
前言范围
- III
1
2 规范性引用文件 3 术语和定义 4. 总则数据中心机房分级与性能要求
5
5.1 分级要求 5.2 性能要求 6机房位置及设备布置 6.1 机房位置选择 6.2 机房组成 6.3 设备布置环境要求
7
建筑与结构 8.1 般规定 8.2 人流、物流及出人口 8.3 室内装修 8.4 机房建筑与结构技术要求空气调节 9.1 一般规定 9.2 负荷计算 9.3 气流组织 9.4 系统设计 9.5 设备选择 9.6 空气调节系统技术要求 10 电气 10.1 供配电 10.2 照明
8.
-
心
L
9
心
中 Q/SY10336—2020
10.3 静电防护 10.4 防雷与接地 10.5 电气系统技术要求
H
11 电磁屏蔽· 12 机房布线 12.1 般规定 12.2 布线标识及材料 12.3 机房布线技术要求 13 机房环境与设备监控 13.1 一般规定 13.2 监控要求 13.3 环境和设备监控系统技术要求 14 机房安全防范 14.1 一般规定 14.2 安全防范系统技术要求 15 给水排水 16 消防 17 数据中心工程抗震附录A（规范性附录） 中国石油各级数据中心机房技术要求
H
1I Q/SY10336—2020
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替Q/SY13362010《数据中心机房建设规范》，与Q/SY1336一2010相比，除编辑性修改外，主要技术变化如下：
修改了范围”（见第1章，Q/SY1336一2010的第1章）：修改了“术语和定义”，增加“主机房”“辅助区”支持区”“配电列头柜”“网络配线柜”“保护性接地”“等电位联结带”“电能利用效率”“水利用效率”“总控中心"“不间断电源系统”，删除了*A级数据中心机房”“B级数据中心机房”“C级数据中心机房”（见第3章 Q/SY1336—2010的第3章）；增加了“总则”（见第4章）：修改了*分级要求”（见5.1，Q/SY13362010的4.1）删除了*A级数据中心机房”（见Q/SY1336—2010的4.2）：删除了B级数据中心机房（见Q/SY13362010的4.3）；删除了*C级数据中心机房*（见Q/SY1336一2010的4.4）：增加了性能要求”（见5.2）：修改了*机房位置选择”（见6.1Q/SY1336—2010的5.1）修改了“设备布置”（见6.3，Q/SY1336—2010的5.3）：修改了“环境要求”（见第7章，Q/SY13362010的第6章）：修改了*建筑与结构*（见第8章，Q/SY1336一2010的第7章）：修改了*气流组织”（见9.3，Q/SY13362010的8.3）修改了*系统设计”（见9.4，Q/SY1336—2010的8.4）：修改了*设备选择”（见9.5，Q/SY13362010的8.5）：修改了*电气”（见第10章，Q/SY1336—2010的第9章）：修改了机房布线”（见第12章，Q/SY13362010的第11章）修改了机房环境与设备监控*（见第13章。Q/SY13362010的第12章）修改了机房安全防范”（见第14章，Q/SY1336一2010的第13章）：修改了*给水排水”（见第15章，Q/SY1336一2010的第14章）修改了*消防（见第16章，Q/SY1336一2010的第15章）增加了“数据中心工程抗震”（见第17章）：修改了中国石油各级数据中心技术要求*（见附录A，Q/SY1336一2010的附录A）。
本标准由中国石油天然气集团有限公司标准化委员会信息技术专业标准化技术委员会提出并归口。
本标准起草单位：信息管理部。勘探开发研究院、东方地球物理公司、吉林石化分公司、新疆油田分公司。西南油气田分公司。长庆油田分公司。东北销售分公司。
本标准主要起草人：王文革、于庆友、姚建强、贾文清、帅训波、郭晓东、王卫国、王贤、王建民，蒋靖、尚振阳、曹继业、吕光建、乔卿丞、耿春生、张弛、何光伟、李铭远。
III Q/SY10336—2020
数据中心机房建设规范
1范围
本标准给出了数据中心机房建设要求，包括数据中心机房分级与性能要求，机房位置选择及设备布置，环境要求。建筑与结构。空气调节，电气技术，电磁屏蔽。机房布线，智能化系统、给水排水消防、抗震的技术要求。
本标准适用于数据中心机房新建、改建和扩建机房建设。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18883室内空气质量标准 GB/T22239 信息安全技术网络安全等级保护基本要求 GB/T30147 安防监控视频实时智能分析设备技术要求 GB/T32910.3一2016数据中心资源利用第3部分：电能能效要求和测量方法 GB/T 37078 出人口控制系统技术要求 GB 50016 建筑设计防火规范 GB 50023 建筑抗震鉴定标准 GB50174—2017 数据中心设计规范 GB 50189 公共建筑节能设计标准 GB 50223- 3—2008建筑工程抗震设防分类标准 GB 50348 安全防范工程技术标准 GB 50367 混凝土结构加固设计规范 GB 50395 视频安防监控系统工程设计规范 GB 50464 视频显示系统工程技术规范 GB 50981 建筑机电工程抗震设计标准 GA/T 367 视频安防监控系统技术要求 JGJ116 建筑抗震加固技术规程 JGJ 145 混凝土结构后锚固技术规程 YD5059 电信设备安装抗震设计规范 Q/SY10003—2016数据中心标识系统规范 Q/SY10721 数据中心动力与环境监控系统建设规范 ANSIISAS71.04过程检测和控制系统的环境条件大气污染物
3术语和定义
GB/T32910.3—2016。GB50174—2017界定的以及下列术语和定义适用于本文件。为了便于使
1 Q/SY10336—2020
用，以下重复列出了GB/T32910.3—2016，GB50174—2017中的某些术语和定义。 3.1
数据中心data center 为集中放置的电子信息设备提供运行环境的建筑场所，可以是一栋或几栋建筑物，也可以是一栋
建筑物的一部分，包括主机房，辅助区。支持区和行政管理区等。
[GB50174—2017，定义2.0.1]
3.2
集团级数据中心机房headquarters-leveldata centerroom 由中国石油天然气集团有限公司（以下简称集团公司）统一规划建设，主要承载集团公司统一建
设、集中部署的信息系统和灾难恢复信息系统的机房。 3.3
区域网络中心机房regionaldatacenterroom 由集团公司统一规划建设，主要承载本区域各企事业单位和分支机构接人中国石油骨干网络，承
载集团公司统一建设，分布部署的信息系统机房。 3.4
企事业单位数据中心机房 local datacenterroom 由各企事业单位自行建设，承载本单位内部信息系统运行和网络接人的机房。
3.5
主机房computerroom 主要用于数据处理设备安装和运行的建筑空间，包括服务器机房。网络机房、存储机房等功能
区域。
[GB50174—2017，定义2.0.3]
3.6
辅助区 auxiliary area 用于电子信息设备和软件的安装、调试、维护。运行监控和管理的场所，包括进线间、测试机
房，总控中心，消防和安防控制室，拆包区，备件库，打印室，维修室等区域。
[GB50174—2017，定义2.0.4]
3.7
支持区supportarea 为主机房、辅助区提供动力支持和安全保障的区域，包括变配电室。后备电源发电机房、电池
室。空调机房、动力站房、不间断电源系统用房、消防设施用房等。
[GB501742017，定义2.0.5]
3.8
配电列头柜 remote power panel (RPP) 为成行排列或按功能区划分的机柜提供配电管理的设备。 [GB50174—2017，定义2.0.21]
3.9
网络配线柜horizontal distribution area cabinet 为成行排列或按功能区划分的机柜提供网络服务的水平配线区设备。 [GB50174—2017，定义2.0.22]
3.10
保护性接地protectiveearthing
