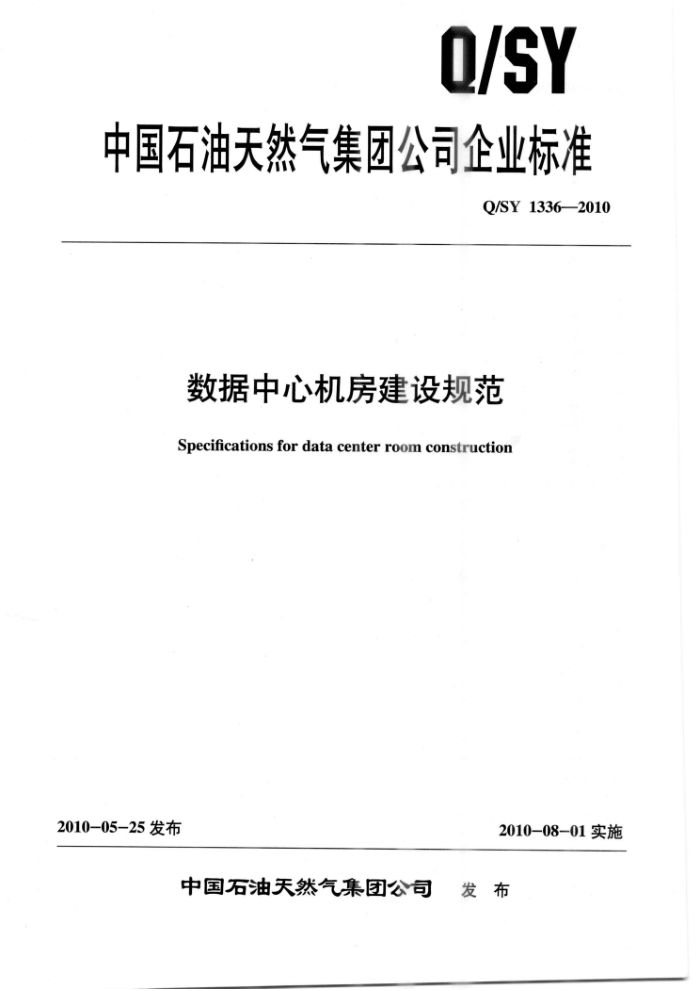

中国石油天然气集团公司企业标准
Q/SY 1336-2010
数据中心机房建设规范
Specifications for data center room construction
2010-05-25发布
2010-08-01实施
中国石油天然气集团公司 发布 目 次
前言
m
范围 2 规范性引用文件 3 术语和定义 ?
1
...
2
数据中心机房分级 4.1 分级要求 4.2 A级数据中心机房 4.3 B级数据中心机房 4.4 C级数据中心机房
.
2
机房位置及设备布置 5.1 机房位置选择 5.2 机房组成 5.3 设备布置 6 环境要求 7 建筑与结构 7.1 般规定 7.2 人流、物流及出入口 7.3 防火和疏散 7.4 室内装修 7.5 机房建筑与结构技术要求 % 空气调节 8.1 般规定 8.2 负荷计算 8.3 气流组织 8.4 系统设计 8.5 设备选择 8.6 空气调节系统技术要求 9 电气 9.1 供配电 9.2 照明 9.3 静电防护 9.4 防雷与接地 9.5 电气系统技术要求 10 电磁屏蔽 11 机房布线 11.1 般规定 11.2 布线介质·
5
2
3 11.3 布线标识及材料 11.4 机房布线技术要求， 12 机房环境与设备监控 12.1 般规定· 12.2 监控要求. 12.3 环境和设备监控系统技术要求 13 机房安全防范 13.1 -般规定 13.2 出入口控制系统 13.3 视频监控系统· 13.4 入侵报警系统· 13.5 安全防范系统技术要求 14 给水排水 15 消防附录A (规范性附录) 中国石油各级数据中心机房技术要求参考文献
C 前言
本标准是中国石油天然气集团公司信息技术专业基础设施层系列企业标准之一。信息技术专业基础设施层系列企业标准共8项标准，另外7项标准是：
Q/SY1333—2010《广域网建设与运行维护规范》； Q/SY1334—2010《互联网出口建设与运行维护规范》 -Q/SY1335—2010《局域网建设与运行维护规范》； Q/SY1337—2010《数据中心机房管理规范》； Q/SY1338—2010《电子邮件管理规范》； Q/SY1339—2010《计算机硬件评估指南》； Q/SY1340—2010《计算机软件评估指南》。
本标准的附录A为规范性附录。 本标准由中国石油天然气集团公司信息技术专业标准化技术委员会提出并归口。 本标准起草单位：中国石油勘探开发研究院。 本标准主要起草人：周晓松、赵明清、李捷、张克春、冯超敏、罗洪武、朱建力、于庆友、王卫
国、柴永财、蔡长宁、于树林、赵满春、李延伟、王成、苏博、刘斌、李宇。 数据中心机房建设规范
1范围
本标准给出了数据中心机房建设要求，包括数据中心机房分级与性能要求、机房位置选择及设备布置、环境要求、建筑与结构、空气调节、电气技术、电磁屏蔽、机房布线、机房监控与安全防范、 给水排水、消防的技术要求。
本标准适用于中国石油天然气集团公司（以下简称中国石油）总部及所属各企事业单位新建、改建和扩建数据中心机房建设。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB50174—2008电子信息系统机房设计规范 GB50395—2007 视频安防监控系统工程设计规范 EIA/TIA-606商业及建筑物电信基础结构的管理标准 UL 969 标记和标签体系
3术语和定义
GB50174—2008确立的以及下列术语和定义适用于本标准。
3.1
数据中心datacenter 容纳机房及其支持区域的一个建筑物或一个建筑物的一部分。 总部级数据中心机房headquarters-level data center room 由总部统一规划建设，主要承载总部统一建设、集中部署的信息系统和灾难恢复信息系统的机
3.2
房。 3.3
区域级数据中心机房regional data center room 由总部统一规划建设，主要承载本区域各企事业单位和分支机构接入中国石油骨干网络，承载总
部统一建设、分布部署的信息系统的机房。 3.4
企事业单位级数据中心机房localdatacenterroom 由各企事业单位自行建设，承载本单位内部信息系统运行和网络接入的机房。 A级数据中心机房class Adatacenter room 按容错系统配置，在系统运行期间，其场地设施不应因操作失误、设备故障、外电源中断、维护
3.5 和检修而导致信息系统运行中断。 3.6
B级数据中心机房 class B data center room 按允余要求配置，在系统运行期间，其场地设施在余能力范围内，不应因设备故障而导致信息
系统运行中断。 3.7
C级数据中心机房 classCdatacenterroom 按基本需求配置，在场地设施正常运行情况下，应保证信息系统运行不中断。
4 数据中心机房分级 4.1分级要求 4.1.1根据信息系统使用性质、管理要求及由于场地设备故障导致运行中断对生产、经营和公共秩序造成的损失或影响程度，将数据中心机房划分为A，B，C三级。 4.1.2在异地建立的备份机房，设计时应与主机房等级相同。 4.1.3同一个机房内的不同部分可根据实际情况，按照不同的标准进行设计。 4.2A级数据中心机房
符合下列情况之一的数据中心机房应为A级： a）信息系统运行中断将造成中国石油重大的经济损失。 b）信息系统运行中断将对中国石油业务、公共秩序造成重大影响。 总部级数据中心机房宜建设成A级。
4.3B级数据中心机房
符合下列情况之一的数据中心机房应为B级： a）信息系统运行中断将造成中国石油较大经济损失。 b）信息系统运行中断将对中国石油业务、公共秩序造成较大影响。 区域级数据中心机房、区域网络中心机房和企事业单位级数据中心机房宜建设成B级。
4.4C级数据中心机房
不属于A级或B级的数据中心机房应为C级。 5 机房位置及设备布置 5.1 机房位置选择 5.1.1机房电力供给、交通、通信、自然环境要求及场所选择，按GB50174—2008中4.1.1和4.1.2 的规定。 5.1.2 应远离存在地质灾害（地震、滑坡、泥石流等）隐患区域。 5.1.3 多层或高层建筑物内的主机房不应选在建筑物的地下楼层。 5.1.4 表A.1给出了机房位置选择的技术要求。 5.2 机房组成
机房功能区组成及其使用面积计算，按GB50174—2008中4.2的规定。 5.3 设备布置 5.3.1 机房的设备布置总体要求，按GB50174—2008中4.3.1的规定。 5.3.2 产生尘埃及废物的设备布置，按GB50174—2008中4.3.2的规定。 5.3.3 机柜或机架的布置，按GB50174—2008中4.3.3的规定。 5.3.4 主机房内通道与设备间的距离： 7.5 机房建筑与结构技术要求
表A.3给出了机房建筑与结构技术要求。 8 空气调节 8.1 一般规定
空气调节系统总体要求及空调设计规范，按GB50174—2008中7.1的规定。 8.21 负荷计算
设备的散热量计算、空调系统夏季冷负荷及湿负荷内容，按GB50174—一2008中7.2的规定。 8.3气流组织
主机房气流组织形式、风口及送回风温差，按GB50174—2008中7.3的规定。 8.4 系统设计 8.4.1 要求有空调的房间的布置，按GB50174—2008中7.4.1的规定。 8.4.2 主机房不应设置采暖散热器。 8.4.3 风管及管道的保温、消声材料和黏结剂的选用，按GB50174一2008中7.4.3的规定。 8.4.4 断面风速计算，按GB50174—2008中7.4.4的规定。 8.4.5 风管布置，按GB50174—2008中7.4.5的规定。 8.4.6 空调系统噪声，按GB50174-2008中7.4.6的规定。 8.4.7 主机房与其他房间、走廊及室外压差，按GB50174—2008中7.4.7的规定。 8.4.8 空调系统新风量计算：
a）有人值守主机房，按GB50174—2008中7.4.8的规定 b）无人值守的主机房，应选取维持机房内正压所需新风量
8.4.9主机房内空调系统用循环机组宜设置中效过滤器。新风系统或全空气系统应设置初效、中效及亚高效空气过滤器。末级过滤装置宜设在正压端，新风系统过滤段不宜设置在主机房内，安装位置应便于过滤器维护。 8.4.10设有新风系统的主机房，在保证室内外一定压差的情况下，送排风要求按GB50174一2008 中7.4.10的规定。 8.4.11 打印室等房间空调系统要求，按GB50174—2008中7.4.11的规定。
分体式空调机的室内机组安装要求，按GB50174—2008中7.4.12的规定。
8.4.12 8.4.13 空调设计的节能措施，按GB50174—2008中7.4.13的规定 8.4.14 新风系统进风口的位置要求：
a）应设在室外空气较清洁的地点 b）应低于排风口。 c）进风口的下缘距室外地坪不宜小于1.2m。
8.4.15 空调室外机安装位置要求：
a）应满足通风、散热、防噪、防晒的要求。 b）当低于室内机时，高差不应大于5m。 c）当高于室内机时，高差不宜大于25m。 d）管线总长度不宜大于60m。
8.4.16室内机周围应设防水堤，并安装漏水监测装置。 8.5设备选择 8.5.1空调和制冷设备的选用要求，按GB50174一2008中7.5.1的规定 8.5.2空调系统和设备选择及执行规范，按GB50174—2008中7.5.2的规定。
