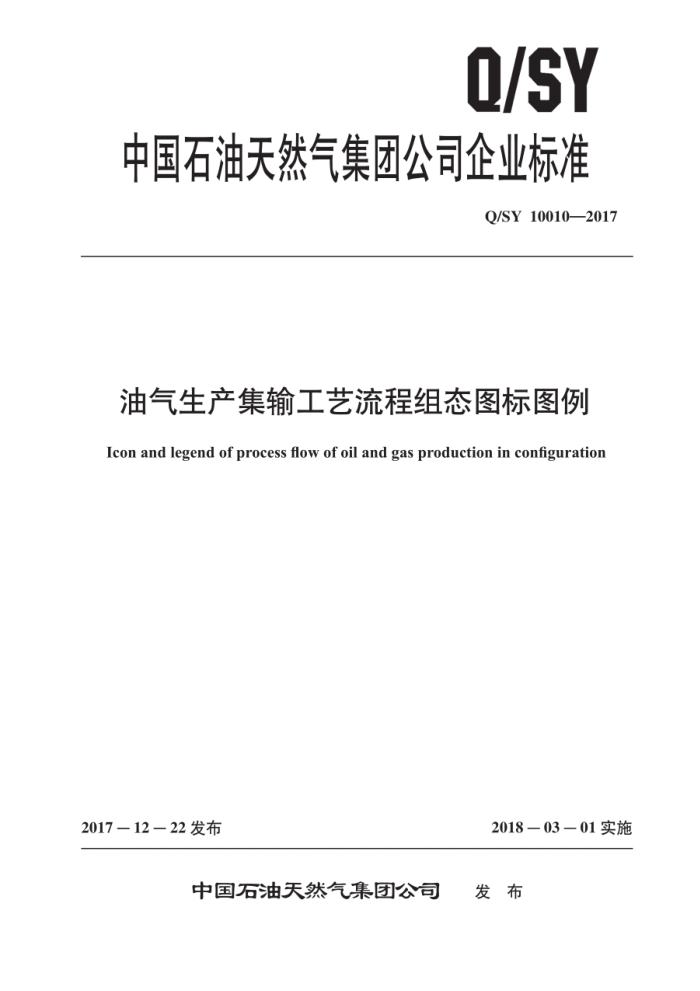

Q/SY
中国石油天然气集团公司企业标准
Q/SY 10010—2017
油气生产集输工艺流程组态图标图例 Icon and legend of process flow of oil and gas production in configuration
2017－12—22发布
2018－0301实施
发布
中国石油天然气集团公司 Q/SY10010—2017
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
总则图标使用要求 5.1 颜色使用 5.2 图标方向 5.3 图标大小 5.4 图标放置图标图例规范及示例 6.1 平面图标 6.2 井类图标图例 6.3 管线、管件图标图例 6.4 阀门图标图例 6.5 加热炉图标图例 6.6 冷换设备图标图例 6.7 罐和容器图标图例 6.8 塔和反应器图标图例 6.9 泵和压缩机图标图例 6.10 其他设备图标图例 6.11 仪表图标图例 6.12 执行机构图标图例 6.13 网络拓扑图标图例参考文南索引
4.
5
.-22 26 -29 ...38 41 .46 54 57 ..-64 .-76 --90 *--97 105 106 Q/SY10010—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团公司信息管理部和勘探与生产分公司提出。 本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：中国石油勘探开发研究院西北分院。大庆油田信息技术公司、新疆油田数据公司。 本标准主要起草人：柴永财，班兴安。龚仁彬。李群。丁建宇，苗新康。邓铁柱，杨洋。何晓
梅、邓潇、张辉、赵卫明、刘英、朱一宁、王从缤、姚刚，闫迎春、肖占禄，李英浩、韩辛酉、龚彬、于何礼、张百灵、张希成、李金诺、吴海莉、胥小马、米兰。
1I Q/SY10010—2017
油气生产集输工艺流程组态图标图例
1范围
本标准规定了油气生产集输工艺流程组态所应用到的设备图标图例，主要包括平面，并类。管线
和管件、阀门、加热炉。冷换设备、罐和容器、塔和反应器、泵和压缩机、其他设备。仪表。执行机构，网络拓扑的标准化图标和使用要求。
本标准适用于在油气田行业数字化建设过程中油气生产集输工艺流程组态中的界面设计和流程设计工作。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16902.4设备用图形符号表示规则第4部分：屏幕和显示器用图形符号（图标）的设计指南
HG/T20505一2014过程测量与控制仪表的功能标志及图形符号 SH/T3101—2017 炼油厂流程图图例 SY/T0003—2012石油天然气工程制图标准 SY/T0043—2006油气田地面管线和设备涂色规范 Q/SY1688—2014油气田地面工程视觉形象设计规范 Q/SY1722—2014油气生产物联网系统建设规范 Q/SY1837—2015石油工程设施地理信息图形图式
3术语和定义
下列术语和定义适用于本文件。
3.1
图标icon 具有明确指代含义的计算机图形。其中桌面图标是软件标识，界面中的图标是功能标识
3.2
图例 egend 集中于设计图一角或一侧的各种图标和颜色所代表内容与指标的说明，有助于更好地认识设计
图。它具有双重任务。在编图时作为图解表示图内容的依据。用图时作为必不可少的阅读指南。 3.3
工艺流程 process flow 在工业品生产中，从原料到制成成品各项工序安排的程序，也称“加工流程”或“生产流程”
简称“流程”。
1 Q/SY10010—2017
3.4
组态configuration 组态的含义是“配置”、“设定”“设置”等意思，是应用专业工具软件进行油气生产集输工艺流
程监控功能和界面设计的过程。
4总则
4.1组态界面应遵循统一的界面风格，按照统一组态界面模板实施，符合Q/SY1722一2014的要求。 4.2图标图例根据油气生产集输设备特性进行分类，采用象形。写意。几何等方法进行设计，符合 GB/T16902.4的要求。 4.3油气生产集输工艺参数和设备的动态信息（如流量、液位、压力、状态、开度、流体流向、设备状态等）应以图标图例结合动态过程的方式表达。 4.4设备状态信息应按正常运行绿色（R0，G255，B0），停用红色（R255，G0，B0），报普红色闪烁。故障黄色（R255，G255，B0）表示。 4.5工艺参数数值显示框应按不同颜色表示工艺状态，正常运行浅灰色（R226，G226，B226）、预警黄色（R255，G255，BO）、报警红色（R255，GO，B0）和浅灰色（R226。G226B226）交替闪烁，报警确认后红色（R255，G255，B0）。 4.6设备操作、工艺参数设置应按需设置弹出框。
5图标使用要求 5.1颜色使用 5.1.1组态图底色应选择使组态界面清晰且不易使人视觉疲劳的颜色，宜使用黑色（RO，GO，B0）灰绿色（R0.G103，B102）。 5.1.2本标准中规定的图标图例颜色应根据不同介质进行相应的设置，其颜色应符合表1、表2表 3的要求。
表1管 管道颜色规定
标准色 色样中灰中灰棕银白银白橘黄深绿艳绿
色值（RGB） R120.G122.B122 R120.G122.B122 R96.G44.B39 R191，G200。B204包括汽油。煤油，柴油、天然气凝液管道 R191,G200.B204 包括液化天然气管道 R239,G156.B2 R0,G105.B52 包括排水管道、含油采出水管道
备注
管道类别
原油管道污油管道润滑油管道轻质油管道液化石油气管道
天然气管道
污水管道水管道
包括给水。注水。循环冷却水、消防水，饮用
R0.G166,B80 水、低矿化度清水管道
2 Q/SY 10010—2017
表1 (续) 色值（RGB） R127. G184, B14 R234G28.B36 R234,G28,B36 R234. G28. B36 R146.G214.B227 R232,G110,B36 包括有毒介质管道 R153,G78,B46 包括不燃气体管道 R178. G204.B208
管道类别蒸汽、热水管道 浅绿
标准色 色样
备注
大红
消防管道消防泡沫液管道 大红
大红
安全放空管道氧气、压缩空气管道 天酰蓝
氨管道氨气管道上氧化碳管道化学药剂管道聚合物母液管道 淡酞蓝
橘红淡棕海灰橘红
包括破乳剂、防垢剂、防腐剂。杀菌剂。絮凝剂等
R232.G110,B36
RO,G174.B239 R255. G221.B0 包括胺类管道 R124,G81,B161 R191.G200.B204 包括普通钢制引线管，保护管
淡黄紫银白
醇类管道酸、碱管道仅表管道
表2 2容器和塔器颜色规定
色值（RGB） R191,G200.B204 包括压力沉降罐、缓冲罐、事故储罐、采出水 R120.G122.B122 沉降罐。净化油罐及含水油罐 R96.G44.B39 R191. G200. B204 R191.G200.B204 R191. G200, B204 包括液化天然气罐 R191. G200. B204 包括天然气柜 RO.G166.B80 包含采出水过滤罐。消防水罐。注水罐 R234. G28.B36 R146.G214.B227
标准色 色样银白中灰棕银白银白银白银白艳绿大红
备注
管道类别
原油罐
润滑油罐轻质油罐天然气凝液罐液化石油气罐天然气球罐
水罐消防泡沫罐压缩空气罐 天蓝 Q/SY10010—2017
表2(续）色值（RGB） R153.G78.B46 R232,G110,B36 R124. G81. B161 R255.G221.B0 R191.G200.B204 R120.G122,B122
标准色 色样淡棕橘红紫淡黄银白中灰
备注
管道类别氮气罐化学药剂罐酸、碱罐醇类罐
塔器般反应器、分离器、 冷换设备、天然气干 银白
油采用中灰。气采用银白
R191.G200.B204
爆器
中灰艳绿橘黄银白中灰银白大红银白
R120.G122. B122 R0,G166,B80 油采用中灰。水采用艳绿，气采用橘黄 R239G156,B2 R191,G200.B204 R120,G122,B122 R191,G200.B204 R234. G28. B36 独立式火炬简体或放空管 R191, G200. B204
过滤器
加热炉、锅炉
火炬
烟肉清管收发球装置
按输送介质的管道颜色
汇管
按输送介质的管道颜色
表3 其他机械。设备颜色规定
标准色 色样艳绿银白银白大红
备注
管道类别
色值（RGB）
RO.G166,B80
机泵
水泵为艳绿色，其他机泵均为海灰
R191, G200, B204
R191, G200. B204 也可保持出厂色
电气仪表设备
包括消防水泵。泡沫液泵、泡沫比例混合装置等
消防设备
R234.G28,B36
5.1.3 图标的颜色除了采标规定的颜色外，特殊需要时可添加其他颜色，添加颜色应符合Q/SY1688- 2014的要求。 4 Q/SY10010—2017
5.2图标方向 5.2.1 根据性质和标示的内容。图标可直立标绘或者按实际方向标绘。 5.2.2 无实际方向意义的图标，可直立标绘。 5.2.3 有行动方向和规定方向的标号可按实际方向标绘。 5.3 图标大小 5.3.1 图标大小应根据图标的类型。级别和底图比例尺确定。 5.3.2 在同一比例尺的工艺流程组态上，同一性质（同类同级）的图标应等大小：不同性质的图标大小应相称，如工艺流程组态上级别高的图标要比级别低图标大。 5.3.3 同一界面上同类图线的宽度应保持一致。 5.4 图标放置 5.4.1 图标放置应保持一定距离，使界面整洁，工艺流程完整、清晰。 5.4.2 图标、图线不应与文字、数字及符号重叠、混淆，应保证文字、数字及符号的清晰，符合 SY/T0043—2006的要求。 5.4.3 流程图中管道的接续、进出装置或单元的介质应标明介质名称。性质，流向。
图标图例规范及示例 6.1 平面图标
平面图标见表4。
表4平面图标
图标色值（RGB）
名称
编号
来源说明
图标
符号说明
(255.0.0) 线宽0.7mm SY/T 0003—2012
管理机关
1-1
工厂
(0. 0.0) 线宽0.7mm SY/T 0003—2012
1-2
(255.0.0) 线宽0.7mm SY/T 0003—2012
13
医院
火车站
线宽0.7mm SY/T 0003—2012
(255.0.0)
L
