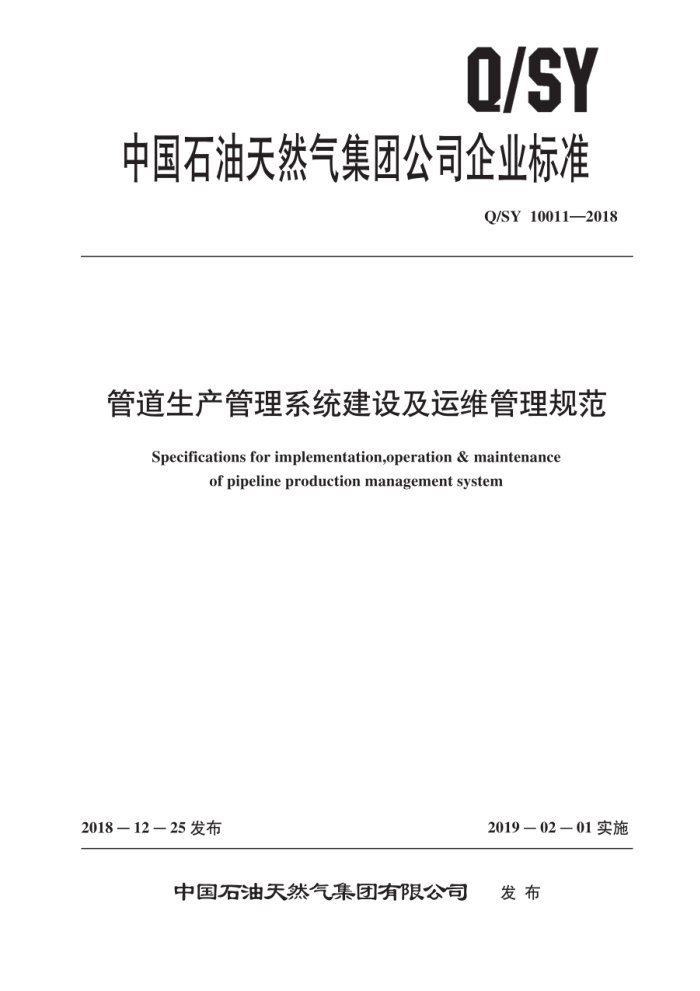

Q/SY
中国石油天然气集团公司企业标准
Q/SY 10011—2018
管道生产管理系统建设及运维管理规范
Specifications for implementation,operation & maintenance
of pipeline production management system
2018－12—25发布
2019－02－01实施
发布
中国石油天然气集团有限公司 Q/SY10011—2018
目 次
前言范围 2 规范性引用文件 3 术语和定义 4
1
系统设计 4.1 一般要求 4.2 系统架构及功能 4.3 系统管理 4.4 安全性设计 5 接口管理 5.1 SCADA接口 5.2 系统接口
中
厂
专业计算 6.1 周转量计算 6.2 天然气管存计算 6.3 罐存计算 6.4 天然气物料平衡计算统计与分析
6
7
H
7.1 固定报表 7.2 灵活分析 7.3 决策支持运行维护
8
8.1 总体要求 8.2 运维工作内容 8.3 用户管理 8.4 数据管理 8.5 报表管理 8.6 巡检管理 8.7 需求管理 8.8 应急管理附录A（规范性附录） 运维工作表单参考文献
L
10 .10
12 .13 Q/SY10011—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会提出并归口。 本标准起草单位：中国石油规划总院。 本标准主要起草人：邓辉、万璐、樊禹、骆科东。徐英俊、王国丽、刘晨、金洪秋、喻祖娟、
马志斌。石玉兰。种翩，王彬。 Q/SY10011—2018
管道生产管理系统建设及运维管理规范
1范围
本标准规定了中国石油天然气集团有限公司（以下简称“集团公司）管道生产管理系统建设的
系统设计、接口管理。专业计算、统计与分析。运行维护的内容。
本标准适用于集团公司下属企业的管道生产管理系统建设，以及系统运行维护单位及应用单位的运维工作。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17747.2天然气压缩因子的计算第2部分：用摩尔组成进行计算 GB/T19779石油和液体石油产品油量计算静态计量 GB/T 20273 信息安全技术数据库管理系统安全技术要求 Q/SY61节能节水统计指标及计算方法 Q/SY1331.1信息系统运维管理规范第1部分：导则 Q/SY1331.3 信息系统运维管理规范 第3部分：监控管理 Q/SY1331.4 信息系统运维管理规范 第4部分：事件和服务请求管理 Q/SY 1331.5 信息系统运维管理规范 第5部分：问题管理 Q/SY1331.6 信息系统运维管理规范 第6部分：变更管理 Q/SY1341 信息系统安全管理规范 Q/SY1345 信息安全事件与应急响应管理规范 Q/SY 1346 信息系统用户管理规范 Q/SY05197 油气管道损耗计算方法
3术语和定义
下列术语和定义适用于本文件。
3.1
数据采集与监视控制系统 supervisory control and data acquisition (SCADA) 也称自控数据采集系统，是以计算机为基础的DCS与电力自动化监控系统。
3.2
周转量 volume of the circular flow 管道输送量与输送里程的乘积。
3.3
管存 pipeline storage
1 Q/SY10011—2018
目标管道内动态变化的介质的量。
3.4
罐存tank storage 目标储罐内的介质的量。
3.5
物料平衡计算material balance calculation 天然气的输差损耗计算。
3.6
DMZ demilitarized zone 为了解决安装防火墙后外部网络的访问用户不能访问内部网络服务器的问题，而设立的一个非安
全系统与安全系统之间的缓冲区。
4系统设计
4.1一般要求
4.1.1 1应遵循统一性原则，先进性原则，实用性原则、可扩展性原则、安全可靠性原则。 4.1.2系统设计应满足天然气管道、原油管道、成品油管道、城市燃气管网、LNG接收站、储气库等相关生产业务。 4.1.3系统架构设计应满足与集团公司其他统建系统的集成要求。 4.1.4系统设计应满足国内及海外管道生产管理系统的建设，海外管道生产管理系统应遵循独立部署原则。 4.2 系统架构及功能 4.2.1 系统架构 4.2.1.1 图1给出了系统架构图。
内网用户登录
外网用户登录
接口服务
集团公司
Internet 安全机制
Internet 安全机制 统一身份认证
DMZ软证书
信息通信相关接口
Web站点
境内
境外 PC端
统一身份认证系统接口
移动端
PC端
服务
业务系统接口
移动应用服务 工作流引擎 监控服务 SCADA采集服务
报表服务
专业计算服务
备份服务
磁带备份服务
实时数据采集接口
数据库境外数据库
数据仓库
境内数据库
图1 系统架构图
2 Q/SY10011—2018
4.2.1.2系统架构应采用集中部署，数据库。服务器、存储等集中部署在集团公司数据中心，支持多层级组织机构应用。 4.2.1.3应用架构应满足系统在集团公司企业内网及互联网上的应用，宜采用B/S架构。提供互联网应用时，外网应用服务器应部署在DMZ区，应采用具备身份验证与加密通信的传输协议。 4.2.1.4系统应包括计划管理、调度管理。运销计量。能源管理。专业计算、统计与分析、设备状态管理、工作助理等功能。 4.2.2 计划管理
应实现对天然气、原油、成品油，城市燃气、LNG等介质的日、周、月、季、年的调运计划管理，对计划上报、审批、发布的流程管理。计划管理功能所需最低数据要求见表1。
表1 功能所需最低数据要求
序号 1 2 3 4 5 6 7 00 9 10 11 12 13
介质类型天然气天然气天然气天然气天然气威品油成品油原油原油原油城市燃气 LNG LNG
数据项分输计划进气计划自用气计划储气库注气计划储气库采气计划分输计划收油计划分输计划收油计划自用油计划销售计划接卸船计划进管道计划
周期年，季月、周、日
年、季、月年、季、月年、季、月年、季、月年、季、月年、季、月年、季、月年、季、月年、季、月年、月即时年、月
4.2.3 调度管理
应实现对天然气、原油， 成品油。城市燃气。LNG等介质的管道生产运行数据的管理，对调度指令、作业计划的管理。调度管理功能所需最低数据要求见表2和表3。
表2 调度管理所需最低数据要求
序号 1 2
介质类型天然气成品油原油
数据名称作业计划作业计划作业计划调度令
周期年、月、周年、月、周年，月、周年、月、周
4
天然气、成品油、原油
2 Q/SY 10011—2018
表3运行管理所需最低数据要求
序号 1 2 3 4 n
介质类型天然气。成品油。原油天然气。成品油。原油天然气、成品油、原油天然气。成品油。原油天然气。成品油。原油
单位 c MPa m3 m3 kw-h
数据名称分输温度分输压力日完成量日总耗气日总耗电
4.2.4 运销计量
应实现对天然气、原油，成品油、城市燃气，LNG等介质的运销数据及日、月运销报表的管理，对各介质的计量交接填报，审批的流程。计量交接单据的管理。运销计量功能所需最低数据要求见表4。
表4 运销计量所需最低数据要求
序号 1 2 3 4 5
介质类型天然气。成品油、原油天然气。成品油。原油天然气。成品油。原油天然气、成品油、原油天然气。成品油。原油
数据名称分输压力分数温度期初累计期末累计日交接
单位 MPa c m3 m3 m3
4.2.5 能源管理
应实现对场站能耗月报。能耗月计划。能源报告的管理。对生成能耗季报。年报以及多维度统计分析报表的管理。能源管理功能所需最低数据要求见表5。
表5 能源管理所需最低数据要求
序号 1 2 3 4
介质类型天然气。成品油。原油天然气。成品油。原油天然气。成品油。原油天然气。成品油。原油
数据名称耗水量耗电量耗油量耗气量
单位 t kw -h L m3
4.2.6 专业计算
应实现对周转量计算、管存计算、罐存计算和天然气物料平衡等储运专业计算的管理。
4.2.7 统计与分析
应实现对固定报表，灵活查询和决策支持功能的管理。
4
