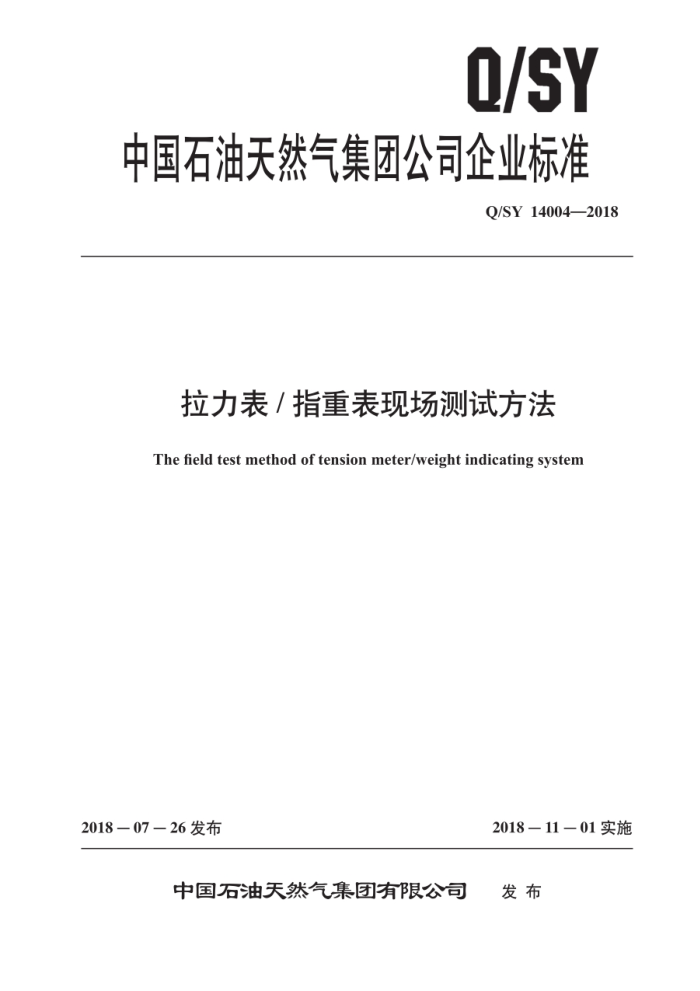

Q/SY
中国石油天然气集团公司企业标准
Q/SY 14004—2018
拉力表／指重表现场测试方法
The field test method of tension meter/weight indicating system
2018－07—26发布
2018－11－01实施
中国石油天然气集团有限公司 发布 Q/SY14004—2018
目 次
前言范围 2 规范性引用文件 3 术语和定义技术要求
11
4.
测试条件测试方法
5
2 2 5
6
附录A（资料性附录） 旁压式张力传感器标定方法附录B（资料性附录） 拉力表/指重表测试记录参考格式
门 Q/SY14004—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会计量专业标准化技术委员会归口。 本标准起草单位：大庆石油管理局技术监督中心。大庆钻探工程公司钻井一公司、西部钻探工程
有限公司。川庆钻探工程有限公司。吉林油田分公司。
本标准主要起草人：陈剑、薛国民。孙延海、惠秦庆，王秀男，李博、陆凤侠、闫庆武，冷溧杨吉祥、谁国军。廉勇凯。
1I Q/SY14004—2018
拉力表/指重表现场测试方法
1范围
本标准规定了修井过程中最大死绳拉力不大于100kN的拉力表/指重表现场测试方法。 本标准适用于修井过程中的拉力表/指重表现场测试，钻井过程中的拉力表/指重表现场测试可
参照此方法。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG455一2000工作测力仪检定规程 SY/T7075—2016石油钻修井指重表校准方法
3术语和定义
下列术语和定义适用于本文件。
3.1
旁压式张力传感器 side pressure tension sensor 为双孔剪切梁结构，专用于测量钢丝绳的张力，包含夹具及指示装置。
4技术要求 4.1拉力表/指重表外观 4.1.1铭牌应完整、清晰，应注明产品名称、型号。规格、编号、准确度级别、制造厂名等内容。拉力表外观符合JJG455—2000中4.1的要求。指重表外观符合SY/T7075—2016中5.1的要求。 4.1.2拉力表／指重表外观应无影响计量性能或读数的缺陷。 4.2 拉力表/指重表技术要求
拉力表／指重表最大死绳拉力、基本误差符合表1的规定。
表1最大死绳拉力。基本误差
项目名称
技术指标
拉力表
指重表
最大死绳拉力，kN
100
1 Q/SY14004—2018
表1(续)
项目名称
技术指标
拉力表
指重表
1.0 ± 1.0
1.0 ± 1.0
1.5 ± 1.5
准确度等级，级
2.0 ± 2.0
2.0 ± 2.0
示值误差，%FS
5测试条件 5.1 安全要求
测试需符合现场安全要求。 5.2 测试环境
环境温度：-10℃一40℃。 5.3测试标准器
测试标准器要求见表2。
表2测试标准器要求
名称
要求
须模拟现场受力情况标定后，准确度等级不低于0.5级，才可用于测试
旁压式张力传感器
使用不同规格的夹具，达到螺栓旋紧后固定件下表面与传感器上表面间距与钢丝绳直径对应，保证测试过程中受力角度不变
注：夹具包含固定件及螺栓。
6测试方法
6.1外观检查
通过目测检查拉力表/指重表的外观。应符合4.1的要求。 6.2测试原理
拉力表/指重表现场测试原理见图1：将标定过的旁压式张力传感器通过夹具安装到钢丝绳上当井架负载变化时，钢丝绳受力形变，导致旁压式张力传感器产生信号，信号传输到指示装置，通过指示装置内的对应标定公式进行计算获得标准载荷值，与指重表液压传感器通过指重表指示装置显示的载荷值进行比对，完成现场测试（旁压式张力传感器标定方法参见附录A）。 2 Q/SY14004—2018
1一钢丝绳：2一旁压式张力传感器，3一指示装置：4一指重表液压传感器：5一指重表指示装置
图1拉力表/指重表现场测试原理
6.3测试方法
6.3.1 现场安装
现场安装见图2，根据现场钢丝绳的直径，选择对应的夹具，将旁压式张力传感器利用夹具固定到钢丝绳死绳端，旋紧螺栓保证受力角度不变。
图2现场安装示意图 Q/SY14004—2018
6.3.2 拉力表/指重表示值误差的测试
将旁压式张力传感器安装后，大钩空载情况下旁压式张力传感器的显示数值确定为测试的起始点，以现场实际最大工作载荷为上限点，除起始点、上限点外均勾选取两个测试点，从起始点逐点增加载荷进行测试，按照以上方法进行两次测试，读取被测仪表显示值及标准力值并记录数据，记录格式参见附录B。 6.3.3 测试结果的处理
按公式（1）计算各点示值误差，取两次测试各点示值误差最大值与被测表基本误差做比较。当
最大示值误差大于被测表的基本误差时，将被测表送实验室检定或更换。
J-F ×100%
R=
(1)
·
F
式中： R 第点的误差 J一一第点的被测仪表显示死绳力值： F一第i点的标准力值； F—被测仪表的满量程力值。
4
