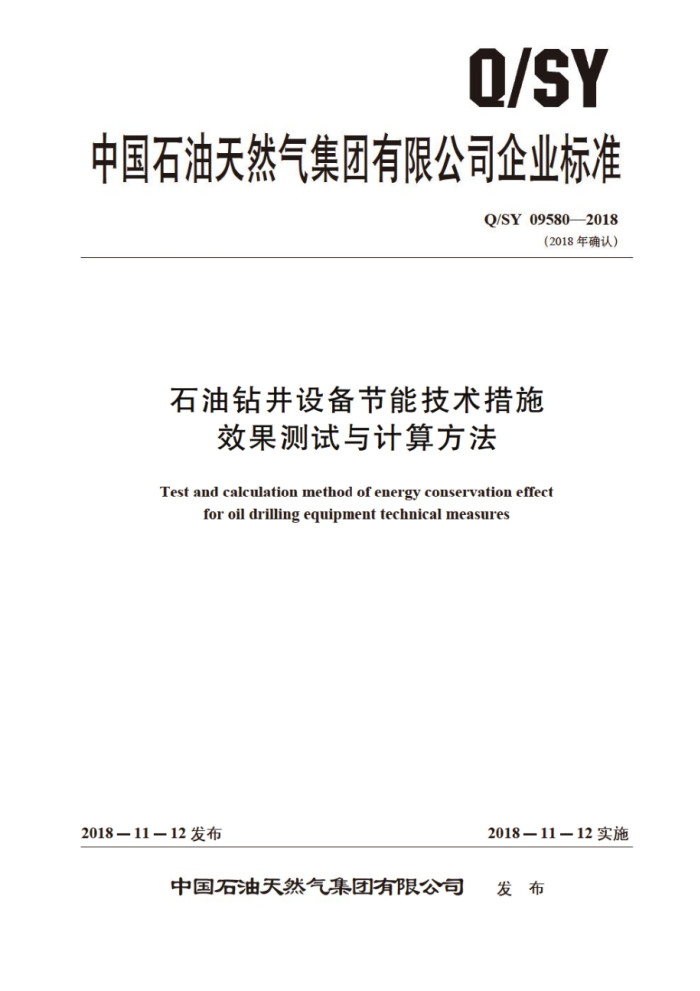

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY095802018
（2018年确认）
石油钻井设备节能技术措施
效果测试与计算方法
Test and calculation method of energy conservation effect
for oil drilling equipment technical measures
2018—11—12实施
2018—11—12发布
中国石油天然气集团有限公司 发布 Q/SY095802018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1580—2013修改为Q/SY09580—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY095802018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本原则
1
测试要求 6 测试准备 7 测试项目及测试方法
5
计算方法计算说明
8
5
9
附录A（资料性附录） 技术措施节参考文献
能率推荐计算方
10
工 Q/SY095802018
前 言
本标准按照GB/T1.1一2009（标准化工作导则第1部分：标准的结构和编写”给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国市油天然气集团公司工程技术节能监测中心、中国石油天然气集团公司工
程技术分公司、中国石油集团川民钻探工程有限公司、中国石油集团西部钻探工程有限公司、中国石油集团长城钻探工程有限公司、中国石油华国瀚海钻操工程有限公司。中国石油集团海洋工程有限公司、中国石油大庆钻探工程公司。
本标准主要起草人：李克渠，王计平，吴形、倪昌、杨男、王风臣、魏忠华、于德顺、张建、谁国军、冯玥、李江、魏星。
S
ⅡI Q/SY 095802018
石油钻井设备节能技术措施效果测试与计算方法
1范围
本标准规定了石油钻井设备节能技不措施效果测试与计算的基本原则，测试要求，测试准备，测试项目及测试方法，计算方法
本标准适用于石油钻井设备及附属设融的节能测试与计算
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版 本（包括所有的修改单） 适用于本文件。
GB/T5700 照明测量方法 GB/T 6422 用能设备能量测试导则 GB/T 13234 2009 企业节能 量计算方酒 GB/T 20901 石油石化行业能源计量器儿配备和管理婴求 GB/T 21404 2008内燃机 发动机功率的确定和测量方法 般要求 GB/T 24337 电能质量 公用电网间谐波 SY/T5030 石油天然 气工业用柴油机 SY/T5641—2009 石油天然气工业 天然气发动机 SY/T6269- -2010 石油企业常用节能市水词汇 SY/T6728 石油天然气工业 业柴油/天然气双燃料发动机 SY/T6767—2009石油企业余热资源量测试与计算规范
3 术语和定义
GB/T 13234—2009- GB/T214 404-2008SY/T5641-2009.SY/7 工6269—2010界定的以及下列术语和定义适用于本文件 为丁便于使用，以下重复列出了GB工 234—2009,GB/T21404 2008.SY/T5641-2009SY/T6269-2010中的某些术语和定义 3. 1
节能量 energy saved 满足同等需要或达到相同目的的条件下，能源消耗减少的数量。 ［GB/T13234—2009定义2.1]
3. 2
技术措施节能量 energy saved of technique 企业实施技术措施前后能源消耗变化量。 ［GB/T13234—2009*定义2.5]
3.3
技术措施节能率 energy saving rate of technique
1 Q/SY095802018
企业实施技术措施前后的单位能耗降低率，用百分数表示。 注：改写GB/T13234—2009.定义2.8
3. 4
能源节约类技术措施energy saving technique 在不改变使用能源种类的情况下，以降低能源消耗：提高运行效率为主要目的的节能技术措施。
3. 5
能源替代类技术措施 energy replacing technigue 用一种能源代替另一种能源，以实现降低生产成本，提高经济效益的技术措施。
3. 6
燃油消耗率 specific fuel consumption 柴油发动机每单位功率和单位时间内所消耗的燃油量注：改写GB/T21404-2008 1支41.1
3.7
天然气发动机热耗率 epecifie heat consumption of gas engine 天然气发动机每单位功率和单位时间内所消耗的天然气燃烧所能放出的实际能量。 注：改写SY/T5641-2009，定文工2
3.8
替代效率 replacing efficiency 柴油/天然气双燃料发动机在相同工况条件 牛下。被替代柴油的实际能量与所消耗天然气的实际能
量之比。 3. 9
单位钻井进尺生产能耗 E energy consumption of unit penetration footage 钻井时间内，钻井生产及辅助生产消耗的各种能源量与钻井进尺的比值。 注：改写SY/T6269-2010定义2.2.2.1
4基本原则
4.1节能技术措施节能效果的测式与计算虚荐合心BT心422的现定 应在可比的使用条件下，对所采用节能技术措施前后的能耗值进行测定。用节能率表示其节能效果 4.2本标准所提及的节能技术措能节能效果的测试，宜在发动机台架上进行：对于无法在发动机台架上进行测试的节能技术措 施，可选 择在钻井作业现场进行测试。 4.3本标准未提及的节能技术措施效果的测试与计算，应依据相美标准 根据节能技术措施的性质。 参照本标准规定的测试和计算内容进行。 4.4柴油和天然气低位发热量应化先采用实测值。当无法扶得柴油和天然气的低位发热量实际值时，可采用国家统计局公布的低位发热量 4.5对不同的节能措施可采取不同的方法计算节能量和节能率，但对相同节能措施的计算方法应统一。推荐采用的计算方法参见附录A。
5测试要求
5. 1 发动机台架测试要求：
a） 发动机台架对比测试应在同一台发动机上进行。选用的发动机应性能指标稳定，其标定功率
及标定工况点的燃油消耗率不超过产品使用说明书规定指标的土5%。标定工况的转速波动
2 Q/SY095802018
率不超过标定转速的土1%，
b) 测试时，发动机冷却水温度和机油温度应符合其使用说明书规定， c) 发动机对比点的功率偏差值不超过土0.5%，状态参数的变化不超过下述规定值：
1 进气温度变化：≤土2C 2） 进气相对湿度变化：≤土10%。 3） 润滑油温度变化：≤土2℃。 4 柴油温度变化：≤土2℃。 测试数据应在工况稳定运转5min后测取，转速，扭矩、燃油消耗三者应在同一时间段内测
d
量，取相对误差不人于主的一组连续测量数据，计算时取算术平均值。燃油消耗测量时间手动操作时不少于60，自动搅作时不少于30 测试过程中不应对发动机进行调罩和变换
e
5.2钻井现场测试要求：
a）测试应在正常钻进和起下钻时进社 b) 所选取的试验井和 对比止应在同一区块，其地质条件，设计深度，并身结构设计，钻机型
号及其配套设备性能等应基本相同。 c) 试验井和对比井要求舞次开钻测品 武不少于 ·次，每次测试时间不少于1h。 d) 统计资料应包括钻牛施工海日柜能量、 钻井进尺、泵压、钻井液排量、钻井液密度、钻井
日志等数据。
e) 采取了多种节能技术措施的钻井队应进行单项节能技术措施测试。 5.3测试仪器要求：
测试仪器应经过具有相应资质的计量部门检定，并在检定的有效期内。
a
b) 测试仪器的量程选取应与现场工况相匹配。 c) 测试仪器的准确度等级应待合GB/T20901的要求。 参加测试的人员应经过培训。测试过程中测试人 员不宜变动
5.4
6测试准备
6.1 结合具体情况制定测试方案：内容应包括：
a） 任务来源与目的 b) 依据标准。 c) 测试项目与评价内容。 d 测试仪器。
测试与统计要求。
e
f) 测算方法（工况选取，时间确定，测点布置，计算方法等） 6.2发动机台架测试前，应对发动机进行预热运转，使油，水温度达到5.1b）的规定 6.3钻井现场测试前，应根据设备运行状况，地质条件，钻井工艺仪表配备等情况，明确测试的钻井工况。测点布置。人员配备。仪器准备等工作。 6.4检查测试仅器，测试仪器应满足5.3的要求， 6.5应按照测试方案中测点布置的要求配置和安装测试仪器。 6.6 检查被测设备和系统的运行工况，应符合第5章的要求，如未满足要求应进行整改。 6.7测试前应熟悉测试操作程序和设备，系统运行情况
3 Q/SY095802018
7 测试项目及测试方法
7.1 测试项目 7.1.1 能源节约类技术措施实施前后测试项目见表1。
表1 能源节约类技术措施测试项目
测试项目
技术指施
序号
实施后
S51
钻机专用无功补偿及谐 电参数电流，业正，电量、功率国数电餐数电流、电压、电量、功率国数被抑制系统
等）、谐波中量，站并进尽。耗油量等 等. 替波含量、钻井进尺。耗油量等
发动机节油装置和柴油 动机转速，输出扭单，耗油量，测试 发动机转速、输出扭矩、耗油量、测
试时间等发电机输出功率，耗油量、 测试时间等
净化装置发电机节油装置和柴油净化装置大功率软启动装置高效液力帮合器
时间等电机输出功率，耗油量，测试时间等启动时间，居动时电参数 电话：电压 动时间、启动时电参数（电流、电电量，动车用数等）
电量、功率因数等）等输人扭处 输出扭矩。转速等
日
输入扭施、抛用扭矩 特速等
S
煤、油、电 清托量 煤（油） 能慧消村 毛量、保温期时间、烟气组分。
佳蘭低贷发
柴油机烟气余热利用
广
活环水士 循环水进出温度等
热数（电流：心，电量、功国数 电数 人电流、电压、电量、功率国数等照度，自时时间等
钻井队照明节能改造
7
照度，照明时间等消耗压缩空气量、压缩机耗电量、压缩机排气量等
耗电量发动机转速、输出扭矩，耗油量。测试 发动机转速、输出扭矩、耗油量、测时间等
气动隔膜泵
柴油（润滑油）添加剂
试时间等
7. 1. 2 能源替代类技术措施实施前后测试项目见表2。
表2能源替代类技术措施测试项目
测试项目
技术指施
序号
实施前
实施后
耗油量。钻井进尺、柴油发动机输出扭瓶。转建等耗油量粘拌建尼翠轴发动机输出扣矩。 转业管耗油量、钻井进尺、柴油发动机输出扭 耗气量、钻井进尺、天然气发动机输矩。转速等
钻机油改电
托电量： 钻井进尺等
1
量 耗气量、钻井进尺、双燃料更动机输出扭矩，转速等
双燃料发动机（发电机）
天然气发动机（发电机）
出扭矩、转速等
7. 2 测试方法 7.2.1 发电设备或用电设备的电参数用便携式电力分析仪在其低压输出或输人端测定，电源谐波的测定应按GB/T24337的规定进行。 7.2. 2 转速和扭矩应在转动轴侧面用转速表和扭矩仪测定 7.2. 3 烟气余热资源的测定应按SY/T6767的规定进行，烟气组分在排气管道处用烟气分析仪 4
