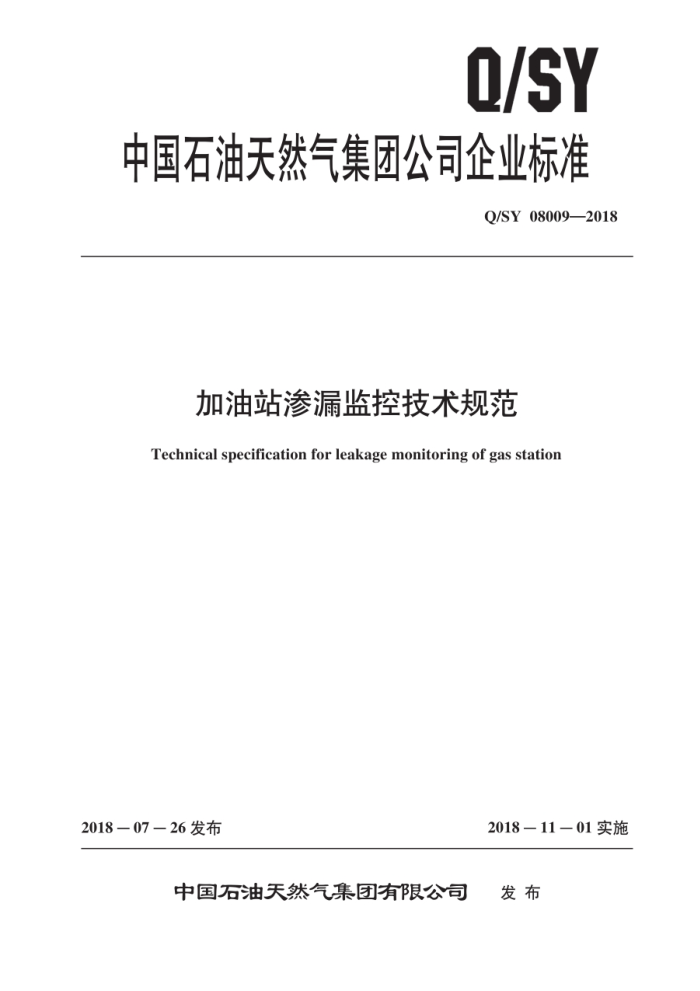

Q/SY
中国石油天然气集团公司企业标准
Q/SY 08009—2018
加油站渗漏监控技术规范
Technical specification for leakage monitoring of gas station
2018－07—26发布
2018－11－01实施
发布
中国石油天然气集团有限公司 Q/SY08009—2018
目 次
前言范围 2 规范性引用文件 3 术语和定义
1
一般要求间质层渗漏监测 6 油品系统渗漏监测加油站场地环境监测加油站埋地油品存储系统渗漏排查
4
中
5
2
2
A
3
8 Q/SY08009—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。 本标准起草单位：中国石油安全环保技术研究院。中国石油北京销售公司。中油碧辟石油有限公司。 本标准起草人：张坤峰、陈昌照、张濛、陈宏坤、杜显元、宋权威、郑瑾、李兴春、宋佳宇、
李至琳。王靖。 Q/SY08009—2018
加油站渗漏监控技术规范
1范围
本标准规定了加油站渗漏监控的技术规范。 本标准适用于加油站埋地油罐及工艺管线等设施渗漏监测等工作。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。凡是不注日期的号用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14848地下水质量标准 GB/T30040.1双层罐渗漏检测系统第1部分：通则 GB50156—2012汽车加油加气站设计与施工规范 GB/T50934石油化工防渗工程技术规范 HJ/T164地下水环境监测技术规范加油站地下水污染防治技术指南（试行）环发［2017力323
3术语和定义
下列术语和定义适用于本文件。
3.1
加油站gas station 具有储油设施，使用加油机为机动车加注汽油、柴油等车用燃油并可提供其他便利性服务的场所。
3.2
理地油罐 underground storage tank 罐顶低于油罐填埋区地面，并采用直接覆土或罐池充沙方式埋设在地下的卧式油品储罐。
3.3
埋地油品存储系统 t underground storage system 埋地油罐和与之相连的地下输油工艺管线。
3.4
间质层渗漏监测leakagemonitoring of secondary containment 加油站双层油罐壁间、双层管线壁间或者防渗池内部的监测。
3.5
油品系统渗漏监测 leakage monitoring of storage system 加油站利用理地油罐渗漏监测，罐存平衡统计分析以及密闭性检测等对理地油品存储系统运行状
况进行的监测。 3.6
动态渗漏监测dynamic leakage monitoring
1 Q/SY08009—2018
加油站保持正常运营状况下，进行的一种埋地油罐完整性测试。液位仪系统根据加油站埋地油品存储系统运行状况，自动寻找满足设定的停止卸油和加油的一段油品静止状态时间，自动开启油品体积变化率测量而进行的监测。 3.7
静态渗漏监测static leakage monitoring 在既不加人又不抽出油品状态下，进行的一种埋地油罐完整性测试。停止卸油，加油，静置2h
以上：油料达到油罐容量50%以上，液位仪连续监测1h～6h，结合温度和油品热膨胀系数或密度，由液位仪系统自动计算出当前油品的体积变化率而进行的监测。 3.8
加油站场地环境监测 environmental site monitoring of gas station 利用加油站埋地油品存储系统场地内所设的地下水监测井或者土壤气体监测井进行的监测。
4一般要求
对加油站埋地油品存储系统进行渗漏监测，能够快速发现渗漏情况。从而防止泄漏油品在土壤和地下水中的扩散。加油站应满足场地环境监测条件，同时应采取间质层渗漏监测以及油品系统渗漏监测。
5间质层渗漏监测
5.1 防渗池设计须执行GB50156—2012中6.5设置要求。 5.2采取防渗漏措施的加油站，其埋地加油管线应采用双层管线。双层管线设计要求应符合GB50156 2012及GB/T50934，双层管系统最低点应设置检漏点。 5.3理地油罐采用双层油罐时，须执行GB50156一2012中6.1设置要求 5.4双层油罐、防渗池和管线系统的渗漏检测宜采用在线监测系统，每月至少运行1次监测装置，每3年测试1次在线渗漏监测系统完好性。液体传感器须满足《加油站地下水污染防治技术指南（试行）》（环发【2017】323）要求。 5.5双层油罐渗漏检测设置须满足GB/T30040.1要求。 5.6监测记录保存3年以上。
6油品系统渗漏监测
6.1罐存平衡统计分析过程中要依据加油站零售管理系统提供的每日，月、年数据，对销售各环节进行渗漏分析。 6.2埋地油罐渗漏监测通过液位仪自动测量系统实现，包括动态渗漏监测和静态渗漏监测。当理地油罐动态渗漏监测系统报警时，须停止运行该油罐，并进行静态渗漏监测 6.3静态渗漏检测时，停止卸油，加油，静置2h以上，埋地油罐内油品体积在50%一90%范围内。 静态渗漏监测油品体积变化超过0.8L/h，判定理地油罐存在渗漏现象。 6.4如果静态渗漏监测未发现渗漏现象，可恢复该油罐正常运行。否则，须再次进行静态渗漏监测。 连续2次静态渗漏监测结果均存在渗漏现象，须对该油罐进行密闭性检测。 6.5统计分析数据。记录、报告等保存3年以上。
2 Q/SY 08009—2018
7加油站场地环境监测 7.1地下水监测方法 7.1.1地下水监测方法符合《加油站地下水污染防治技术指南（试行）》（环发【2017】323）中2.3 地下水日常监测要求，地下水采样按照HJ/T164要求执行，地下水检测分析等按照GB/T14848要求执行。 7.1.2监测记录保存3年以上。 7.2 土壤气体监测方法 7.2.1土壤气体监测井采用一孔成井工艺，监测管在埋地油罐填埋区域地表1m以下，直到监测管底部采用过滤管段。检测管口应采取遮盖措施或设置防尘盖 7.2.2定期进行挥发性气体监测。当测定值存在异常时，连续7d每日进行监测。如果测定值连续7d 存在异常，须开展苯。甲苯，乙苯。邻二甲苯。间（对）二甲苯等监测。 7.2.3 3监测记录保存3年以上。
6 加油站理地油品存储系统渗漏排查
8.1 1对于存在间质层的加油站，根据间质层的监测情况，确定是否存在渗漏 8.2 通过油品系统渗漏监测，判断是否存在渗漏。 8.3通过场地环境监测，确定加油站场地环境是否存在污染以及污染情况。 810z—60080 XS/0
中国石油天然气集团公司
企业标准
加油站渗漏监控技术规范
Q/SY08009—2018
車
石油工业出版社出版（北京安定门外安华里二区一号楼）
北京中石油彩色印刷有限责任公司排版印刷
（内部发行）

880×1230毫米16开本0.5印张13千字印1—800 2018年8月北京第1版2018年8月北京第1次印刷
书号：155021*19015定价：10.00元
版权专有 不得翻印
