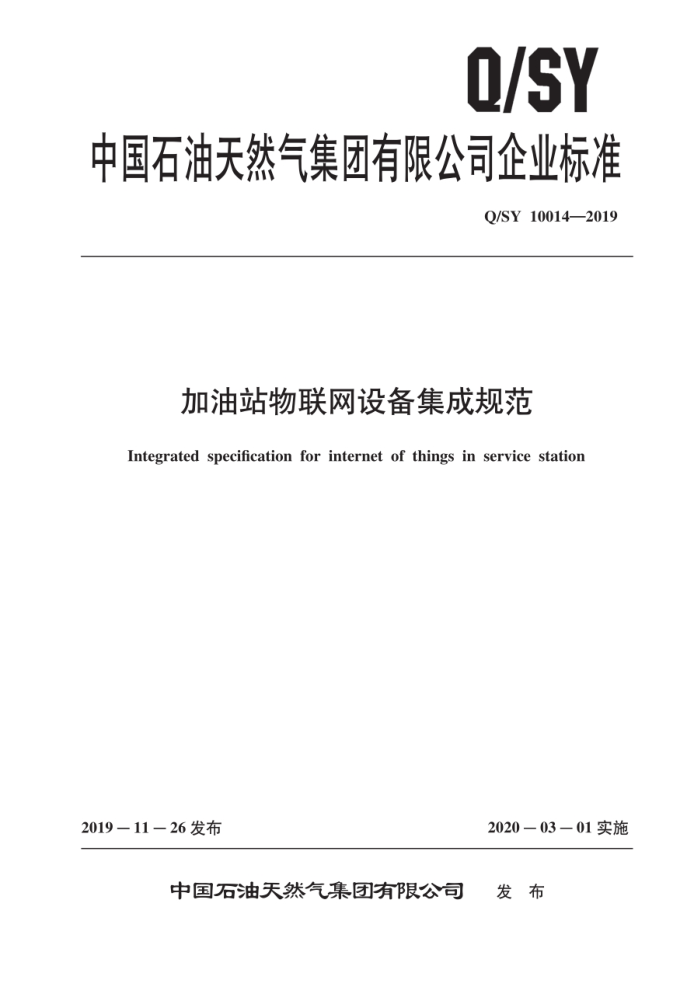

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 10014—2019
加油站物联网设备集成规范
Integrated specification for internet of things in service station
2019－11－26发布
2020－03－01实施
中国石油天然气集团有限公司 发布 Q/SY10014—2019
目 次
前言
II
范围 2 规范性引用文件
术语和定义组成
3
4.
4.1 系统架构 4.2 感知层 4.3 传输层 4.4 应用层 5 感知层 5.1 组成 5.2 网关节点设备 5.3 感知节点设备传输层
6
19
6.1 组成 6.2 一般要求 6.3 有线传感网络接人要求 6.4 无线传感网接人要求 6.5 网络结构应用层 7.1 组成 7.2 应用支撑 7.3 业务应用安全要求
10
19
19
7
- 19 ..20 -21 25 -- 25 - 25 27 -- 28 -- 28 --28 -- 32
8.
8.1 一般要求 8.2 技术安全要求 8.3 管理安全要求 9检测要求 9.1 基本要求 9.2 检测要求附录A（规范性附录） 通信传输要求 Q/SY10014—2019 附录B（规范性附录） 液位仪指令要求附录C（规范性附录） 接口转换单元指令规范附录D（规范性附录） 智能传感器通信协议参考文献
---48 .--- 52 .-72
.---77
II Q/SY10014—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团有限公司信息管理部提出。 本标准由中国石油天然气集团有限公司标准化委员会信息技术专业标准化技术委员会归口。 本标准起草单位：规划总院、销售分公司。 本标准主要起草人：许涛。郑正发。程晓春樊涛，葛雁冰。王华。杨文军。杨德志。钱志军。
刘航宇、马军强。朱斌、周金明、马晓鸿、张苗苗、李航、张振华。
III Q/SY 10014—2019
加油站物联网设备集成规范
1范围
本标准规定了加油站物联网系统的组成，并分别从感知层，传输层，应用层，安全要求及检测要
求等方面对加油站物联网设备的集成要求进行了规定。
本标准适用于中国石油天然气集团有限公司全资和控股加油站中物联网设备的设计，制造和准
人：参股和特许加油站中物联网设备的设计、制造和准人参照本标准执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件。仅注日期的版本适用于本文件。凡是不注日期的弓用文件：其最新版本（包括所有的修改单）适用于本文件。
GB 3836.1 爆炸性环境第1部分：设备通用要求 GB 3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB 3836.4 爆炸性环境第4部分：由本质安全型“”保护的设备 GB 3836.15 爆炸性环境第15部分：电气装置的设计，选型和安装 GB 3836.18 爆炸性环境第18部分：本质安全电气系统 GB/T 9081 机动车燃油加油机 GB/T15150 产生报文的银行卡 交换报文规范金融交易内容 GB15322 （所有部分）可燃气体探测器 GB 20815 视频安防监控数字录像设备 GB/T 21117 磁致伸缩液位计 GB/T22239 信息安全技术信息系统安全等级保护基本要求 GB/T 23647 自助服务终端通用规范 GB/T28181 公共安全视频监控联网系统信息传输、交换，控制技术要求 GB50058 爆炸危险环境电力装置设计规范 GB50156一2012汽车加油加气站设计与施工规范 Q/SY1335 5局域网建设与运行维护规范 Q/SY10551.3加油站管理系统建设规范 第3部分：前庭设备
3术语和定义
下列术语和定义适用于本文件。
3.1
加油站物联网 internet of things at service stations 利用物联网技术，将加油站各类感知层设备通过互联网等网络连接起来构成的一个应用系统，实
现加油站生产管理。安全管理和设备管理等相关业务数据的采集，传输和共享：加油站物联网包括感 Q/SY10014—2019 知层、传输层和应用层。 3.2
感知层perceptionlayer 感知层为加油站物联网的第三层（其他两层分别为传输层和应用层），主要实现加油站各类前庭
设备信息的识别和采集，包括网关节点设备和感知节点设备。 3.3
传输层transport layer 加油站物联网的第二层，主要实现加油站物联网的数据传输和交互。
3.4
应用层applicationlayer 加油站物联网的第三层，该层为加油站站端的各类应用的基础服务平台，支持加油站各类物联网
设备接人，提供加油站各类应用数据集成。数据存储。数据处理分析和快速应用开发等服务。 3.5
前庭设备forecourdevice 置于加油站前庭，支持加油站销售及运营管理的各类硬件设备。
3.6
网关节点设备gatewaynodeequipment 网关节点设备是一种以将感知节点设备所采集的数据传输到数据处理中心的关键出口，是连接传
统信息网络的桥梁。简单的感知层网关只是对感知数据的转发（因电力充足），而智能的感知层网关可以包括对数据进行适当处理、数据融合等业务。 3.7
感知节点设备 sensornode 也叫感知终端设备（endsensor）、终端感知节点设备（endsensornode），是物联网系统的
最终端设备或器件，能够通过有线，无线方式发起或终结通信，采集物理信息和/或接受控制的实体设备。 3.8
接口转换单元interfaceconversionunit 接口转换单元为加油站物联网系统架构应用层的重要组成部分，其功能主要为网关节点设备提供
通信接口，为感知节点设备提供通信接口，接口转换及电源保护 3.9
液位传感器liquid level senson 具有与外部网络系统双向通信的手段。用于发送测量油罐液位及状态信息，接收和处理外部命令
的传感器。 3.10
测漏传感器 leak sensor 测漏传感器是专门用于实时检测是否发生泄漏，并能将检测结果输出的设备。
3.11
压力传感器oiltankpressuresensor 具有与外部网络系统双向通信的手段，用于测量油罐压力信息，接收和处理外部命今的传感器。
3.12
控制模块controlmodule 种主要完成通信，控制功能的逻辑模块，包含通信主板和控制主板。
2
