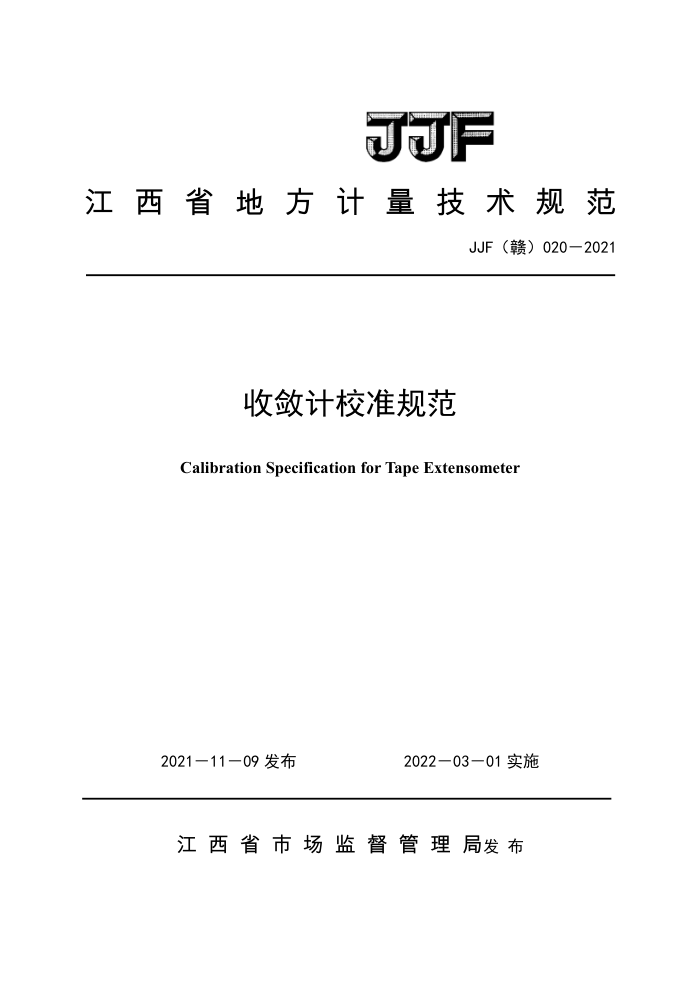

JF
江西省地方计量技术规范
JJF（赣）020—2021
收敛计校准规范
Calibration Specification for Tape Extensometer
2021—11-09 发布
2022—03—01实施
江西省市场监督管理局发布 JJF （赣）020-2021
收敛计校准规范 Calibration Specification for Tape Extensometer
JJF（赣）020—2021
本规范经江西省市场监督管理局于2021年11月9日批准，并自2022
年3月1日起施行。
归口单位：江西省市场监督管理局
主要起草单位：江西省计量测试研究院
本规范委托江西省计量测试研究院负责解释 JJF（赣）020-2021
本规范主要起草人：
陈旭生（江西省计量测试研究院）付亮亮（江西省计量测试研究院）
参加起草人：
罗国平（江西省计量测试研究院） JJF （赣）020-2021
目录
引言， 1 范围 2 引用文件. 3 概述，
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (5) (6) (7)
计量特性， 4. 1 张力. 4. 2 示值误差， 4.3 漂移 4. 4 测量重复性. 5 校准条件 5. 1 环境条件 5.2 测量标准及其他设备 6 校准项目和校准方法， 6. 1 校准项目 6.2 校准方法， 7 校准结果表达 8 复校时间间隔附录A收敛计精测装置的示值误差测量结果的不确定度评定
4 JJF（赣）020-2021
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JF1001《通用计量术语及
定义》、JJF1059.1《测量不确定度评定与表示》等计量技术规范进行编写。
本规范主要参考了MT/T919-2002 《电子数显式收敛计》。 本规范为首次发布，
II JJF（赣）020-2021
收敛计校准规范
1 范围
本规范适用于测量范围为（0.5～50）m收敛计的校准。
2 引用文件
本规范引用下列文件： MT/T919-2002电子数显式收敛计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3 概述
收敛计是用于测量隧道、巷道、室及其它工程围岩周边任意方向两点间距离的微小变化的计量器具。利用机械传递位移的方法，将两个基准点间的相对位移转变为数显位移计的两次读数差。仪器典型结构如图1所示。
3
2
6
5
阳0
图1收敛计外形结构示意图
1-挂钩：2-尺带盘；3-调节螺母；4-精测装置；5、张力窗口；6-尺带；7尺孔销
4计量特性 4.1张力
收敛计的张力为（60～120）N。
4.2示值误差 4.2.1精测装置的示值误差不超过土0.03mm。 JJF（赣）020-2021
4.2.2尺带的示值误差符合JJG4《钢卷尺》检定规程中的II级钢卷尺要求。
4.3漂移
数显式收敛计其示值漂移在1小时内不大于0.01mm，带有自动关机功能的收敛计
可不校此项。
4.4测量重复性
测量重复性不超过0.04mm。
注：以上指标不用于合格性判定。
5 校准条件 5.1环境条件 5.1.1环境温度：（20±5）℃，相对湿度：≤75% 5.1.2被检收敛计和校准装置在室内等温时间不少于2h。
5.2 测量标准及其他设备
测量标准及其他设备见表1。
表1测量标准及其他设备
测量标准及其他设备
技术要求 2级
拉力计收敛计校准装置专用基线场
任意30mmMPE：±0.005mm
≥5 m
注：允许使用满足测量不确定度要求的其他测量标准及设备。
校准项目和校准方法
6
6.1校准项目
校准项目见表2
表2校准项目一览表
序号 1
校准项目张力
2 JJF（赣）020-2021
2 3 4
示值误差漂移测量重复性
6.2校准方法
校准前先检查外观和各部分相互作用，确定没有影响计量特性因素后再进行校准。
6.2.1张力
收敛计的张力用拉力计测量。
6.2.2示值误差
6.2.2.1精测装置的示值误差校准时，在收敛计精测装置示值范围内均匀选择3～5个点进行校准。如图2所示，将收敛计安装在收敛计校准装置上，调节平动装置使收敛计张力窗中指标线与观测窗口刻线对齐，然后同时将收敛计和收敛计校准装置示值清零，移动平动装置至相应校准点，转动收敛计调节螺母，使收敛计张力窗中指标线与观测窗口刻线重新对齐，分别读取收敛计的示值和收敛计校准装置的示值，两者的差值为示值误差，见公式（1）。重复测量3次，取3次示值误差的平均值作为该校准点的示值误差，按上述方法依次测量其余各校准点的示值误差，取各校准点示值误差中绝对值的最大值为测量结果，见公式（2）。
(1)
S, = Lai - Lh
式中： s,——第;校准点的示值误差，mm; L. 第；校准点收敛计示值，mm; L—第；校准点收敛计校准装置示值，mm。
8 = s.lm
(2)
式中： 8 精测装置的示值误差，mm。
n
