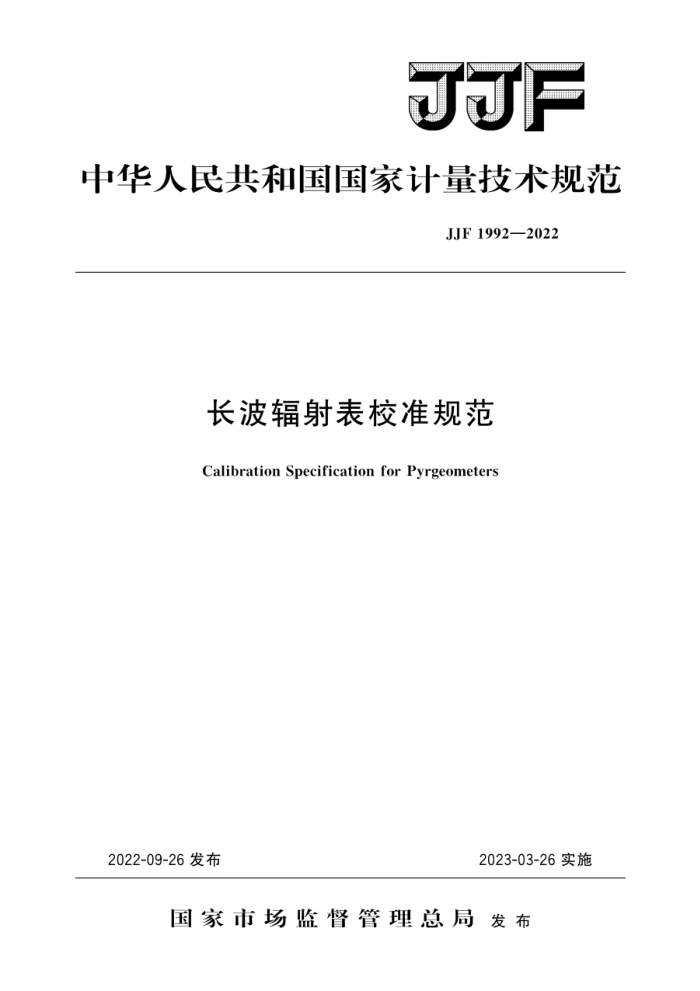

JJF
中华人民共和国国家计量技术规范
JJF1992—2022
长波辐射表校准规范
Calibration SpecificationforPyrgeometers
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1992—2022
长波辐射表校准规范 Calibration Specificationfor
JJF1992—2022
Pyrgeometers
归口单位：全国气象专用计量器具计量技术委员会主要起草单位：中国气象局气象探测中心参加起草单位：江苏省无线电科学研究所有限公司
本规范委托全国气象专用计量器具计量技术委员会负责解释 JJF1992—2022
本规范主要起草人：
崇伟 (中国气象局气象探测中心) 丁蕾（中国气象局气象探测中心）边泽强（中国气象局气象探测中心）
参加起草人：
孙立新（江苏省无线电科学研究所有限公司）闫加俊（江苏省无线电科学研究所有限公司） JJF1992—2022
目
录
引言
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (6) (7) (9) (10) (15) (17)
范围. 2 引用文件. 3
1
术语和计量单位· 概述…
4
5 计量特性· 5.1灵敏度与修正系数. 5.2 稳定性· 6校准条件 6.1环境条件. 6.2测量标准及其他设备： 7 校准项目和校准方法· 7.1校准项目 7.2校准方法 8 校准结果的表达·
复校时间间隔附录A长波辐射计算方法附录B 长波辐射表表体温度和罩体温度计算方法附录C 校准结果的不确定度评定示例附录D 长波辐射表校准记录（参考格式）附录E 校准证书（参考格式)
9 JJF1992—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定的基础性系列规范，
本规范为首次发布。
Ⅱ JJF1992—2022
表1(续)
分类
名称
测量范围
主要技术指标
温度：±0.2℃；相对湿度：土2%；风速：±（0.5m/s十0.03）（为实际风速) 风量：不小于160m·h-"；风速：不小于2m·s-1
温度：（-50~50)℃；相对湿度：10%～100%；风速：（0~30）m/s
环境监测设备
其他设备
通风器
7 校准项目和校准方法 7. 1 校准项目
校准项目及对应的校准方法条款见表2。
表2校准项目表
校准项目
校准方法对应条款
灵敏度与修正系数稳定性
校准方法见7.2.2 校准方法见7.2.3
注：可根据实际应用需要，选择要校准的计量特性项目。
7.2校准方法 7.2.1外观检查
对长波辐射表的外观和结构进行检查。长波辐射表外观应完好，入射窗口罩无磨损，表体无明显变形和机械损伤；水平泡清晰可见；铭牌和标记应完整、清晰、醒目。 7.2.2灵敏度与修正系数 7.2.2.1校准程序
校准期间，应避免人员靠近或遮挡，以减少对校准结果造成影响。校准程序如下： a）将标准长波辐射表和被校长波辐射表安装到通风器中，稳定放置在室外校准平
台上，标准长波辐射表和被校长波辐射表之间的距离不大于10m，清洁标准长波辐射表和被校长波辐射表的人射窗口罩，调节水平。
b）对模拟输出型长波辐射表，将标准长波辐射表和被校长波辐射表的电压和电阻输出端与数字多用表或数据采集器连接，测量电压和电阻信号，为避免干扰，电压与电阻通道之间空出一个通道；对数字输出型长波辐射表，标准长波辐射表和被校长波辐射表直接与计算机串口相连，直接测量长波辐照度。测量过程中应保持标准长波辐射表和被校长波辐射表供电正常。
c）正式校准测量之前，打开数字多用表或数据采集器电源，同步采集标准长波辐射表和被校长波辐射表输出值，检查并确认输出值的正负极性、大小和稳定性正常。所有仪器仪表预热测量0.5h以上。
d）校准时，采样时间间隔介于（1～3）min，测量时间为（2～4）h。校准一般在
3
