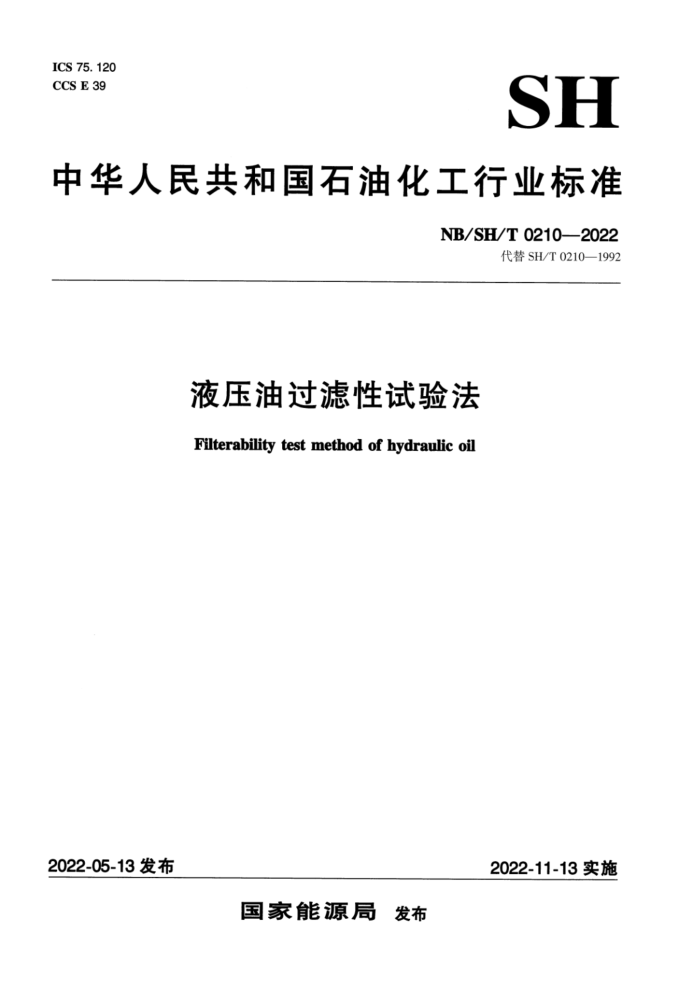

ICS75.120 CCS E 39
SH
中华人民共和国石油化工行业标准
NB/SH/T 0210—2022
代替SH/T0210—1992
液压油过滤性试验法 Filterability test method of hydraulic oil
2022-05-13发布
2022-11-13实施
国家能源局 发布 NB/SH/T0210—2022
前言
本文件按照CB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SH/T0210—1992《液压油过滤性试验法》，与SH/T0210—1992相比，除结构调整和编辑性改动外，主要技术变化如下：
一过滤时真空度由“650mmHg”修改为“660mmHg”（见9.4条，1992版7.4条）； —振荡方式由“两手横握剧烈振动”修改为“振荡器剧烈振动”（见9.5条，1992版7.5条）；一过滤样品起始体积由“175mL开始，到滤出75mL结束”修改为“175mL开始，到100mL
结束”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油化工集团有限公司提出。 本文件由全国石油产品和润滑剂标准化技术委员会石油燃料和润滑剂分技术委员会（SAC/TC280/
SC1）归口。
本文件起草单位：中国石油天然气股份有限公司大连润滑油研究开发中心、中国石化润滑油有限公司上海研究院、江苏徐工工程机械研究院有限公司。
本文件主要起草人：李猛、刘中国、苗新峰、丁冬梅、章仁毅、王普健、朱伟伟。 本文件及其所代替文件的历次版本发布情况为： —1992年首次发布为SH/T0210—1992； —本次为第一次修订。
I NB/SH/T0210—2022
液压油过滤性试验法
警示：本文件的使用可能涉及某些有危险性的材料、操作和设备，但并未对所有的安全问题都提出建议。因此，用户在使用本文件前应建立适当的安全防护措施，并确定相关规章限制的适用性。
1范围
本文件规定了液压油过滤性的测试方法。 本文件适用于以矿物油为基础油调合的、能满足GB/T3141规定的黏度等级不超过100的液压油。
本文件不适用于以非矿物油为基础油调合的其他类型液压油，如难燃液、磷酸酯等；也不适用于具有某些特殊性能的液压油，如液压油中含有不溶或部分溶解的添加剂。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3141工业液体润滑剂 JISO黏度分类 GB/T4756石油液体手工取样法 GB/T6682一2008分析实验室用水规格和试验方法 GB/T7305石油和合成液水分离性测定法
3术语和定义
下列术语和定义适用于本文件。
3. 1
过滤性filterability 在过滤结束时，过滤过程所用时间小于600s，记录实际用时作为试验结果，用秒数表示；过滤过
程所用时间大于600s，记录试验结果为600*s，用秒数表示。
4方法概要
200mL试样在规定的过滤设备中，于18℃~24℃，88kPa（660mmHg）真空度时进行试验，记录从175mL开始到100mL结束，滤出75mL试样所需的时间（s）为无水试样的过滤性。另取200mL 含体积分数为2%的水的试样在相同条件下试验，其试验结果为含水试样的过滤性。在理想情况下过滤速率是恒定的。
1 NB/SH/T 0210—2022
5试剂与材料
5.1试剂 5.1.1水：应符合GB/T6682—2008中三级水的规定。 5.1.2石油醚：30℃~60℃，分析纯。 5.2材料 5.2.1 真空胶管：橡胶材质，大小与吸滤瓶和真空泵相匹配。 5.2.2 过滤膜：圆形、微孔、混合纤维素酯滤膜，直径47mm，孔径1.2μm。
6 仪器
6.1 过滤装置的示意图见图1，包括如下部件：
a）过滤漏斗：300mL，筒状，刻度为100mL~250mL，分度为25mL； b）金属弹性夹：夹紧漏斗和橡胶塞漏斗座的工具； c）吸滤瓶：300mL； d) 漏斗座：氯丁橡胶制； e） 橡胶密封垫圈； f）筛板：金属网状。
过滤漏斗
/金属弹性夹过滤膜
漏斗座
橡胶密封垫圈筛板
I I
真空胶管
吸滤瓶
图1 过滤设备示意图
2 NB/SH/T 0210—2022
记作600*s。 11 精密度
本文件尚未确定精密度，表1给出了黏度等级为46的液压油过滤性试验结果的典型值。
表 1 液压油过滤性试验结果的典型值
过滤时间/s
黏度等级 46
无水 150
含水2%（体积分数）
220
4 ICS75.120 CCS E 39
