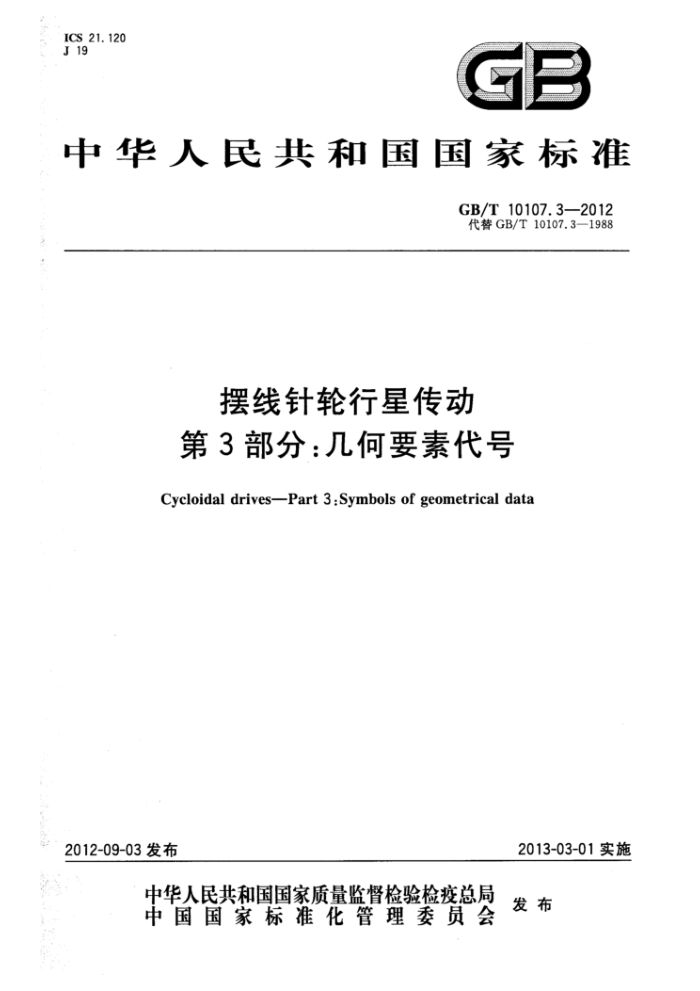

ICS 21. 120 J 19
中华人民共和国国家标准
GB/T 10107.3—2012 代替GB/T10107.3—1988
摆线针轮行星传动第3部分：几何要素代号
Cycloidal drivesPart 3 : Symbols of geometrical data
2013-03-01实施
2012-09-03发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 福
GB/T 10107.3-2012
前言
GB/T10107《摆线针轮行星传动》包括下列三部分：
d
第1部分：基本术语；第2部分：图示方法； -第3部分：几何要素代号。
本部分为GB/T10107的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T10107.3-1988《摆线针轮行星传动 几何要素代号》。本部分与
GB/T10107.3—1988相比，除编辑性修订外，主要修改部分如下：
修订和增加了d,、rp、D和R的同义词(见第3章); 增加了新的几何要素代号 D。、△rp、△rrp、△、Ae、△。和 △:(见第3章）。
本部分由中国机械工业联合会提出并归口。 本部分主要起草单位：河北工业大学、天津市石化通用机械研究所。 本部分参加起草单位：天津市减速机总厂有限公司、上海减速机械厂有限公司、江苏泰隆减速机股
份有限公司、泰星减速机股份有限公司、山东奥博减速机有限公司、张家港第二纺织机械有限公司。
本部分主要起草人：戴天伟、徐安平、刘志新、马小娟、侯周明、刘思厚。 本部分所代替标准的历次版本发布情况为：
GB/T 10107.3—1988。 GB/T 10107.3—2012
摆线针轮行星传动第3部分：几何要素代号
1范围
GB/T10107的本部分规定了摆线轮、针轮及其行星传动的几何要素代号。 本部分适用于摆线针轮行星传动。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T10107.1摆线针轮行星传动第1部分:基本术语
3代号
几何要素代号应符合GB/T10107.1的规定，并用下列拉丁或希腊字母等符号表示：
中心距[偏心距］摆线轮齿宽针轮有效齿宽 -摆线轮顶圆直径摆线轮基圆直径摆线轮分布圆直径摆线轮节圆直径摆线轮根圆直径发生圆直径[滚圆直径] 针齿中心圆直径[针齿中心分布圆直径]
a b. bp dac d bc d. d' dfe dg dp d' -针轮节圆直径
针齿套外径柱销套外径
drp drw dsp 针齿销直径 dsw
柱销直径柱销孔直径摆线轮齿高传动比啮合侧隙转速摆线轮基圆齿距摆线轮分布圆齿距摆线轮顶圆半径
dw h i j n Pbe pe rac
1 GB/T 10107.3—2012
摆线轮基圆半径摆线轮分布圆半径摆线轮节圆半径摆线轮根圆半径发生圆半径[滚圆半径] 针齿中心圆半径[针齿中心分布圆半径］针轮节圆半径针齿套外圆半径柱销套外圆半径针齿销半径柱销半径柱销孔半径输出机构柱销孔中心圆直径[输出机构柱销孔中心分布圆直径] 摆线轮中心大孔直径变幅(短幅或长幅)系数针径系数输出机构柱销孔中心圆半径[输出机构柱销孔中心分布圆半径]
rbe r. r' rfe rg rp r' Trp Trw rsp rsw rw Dw D。 K K2 Rw
Waf 摆线轮顶根距
跨齿测量的公法线长度(对于外齿轮），跨齿槽测量的公法线长度(对于内齿轮) 摆线轮齿数针轮齿数输出机构柱销孔数啮合角摆线轮齿廓曲线的曲率半径齿宽系数啮合相位角角速度移距修形量
W: Z. Z, Zw α p dd pHP w Arp Arrp 等距修形量 A 转角修形量
偏距修形量原始法向间隙初始法向间隙
△e △。 △;
