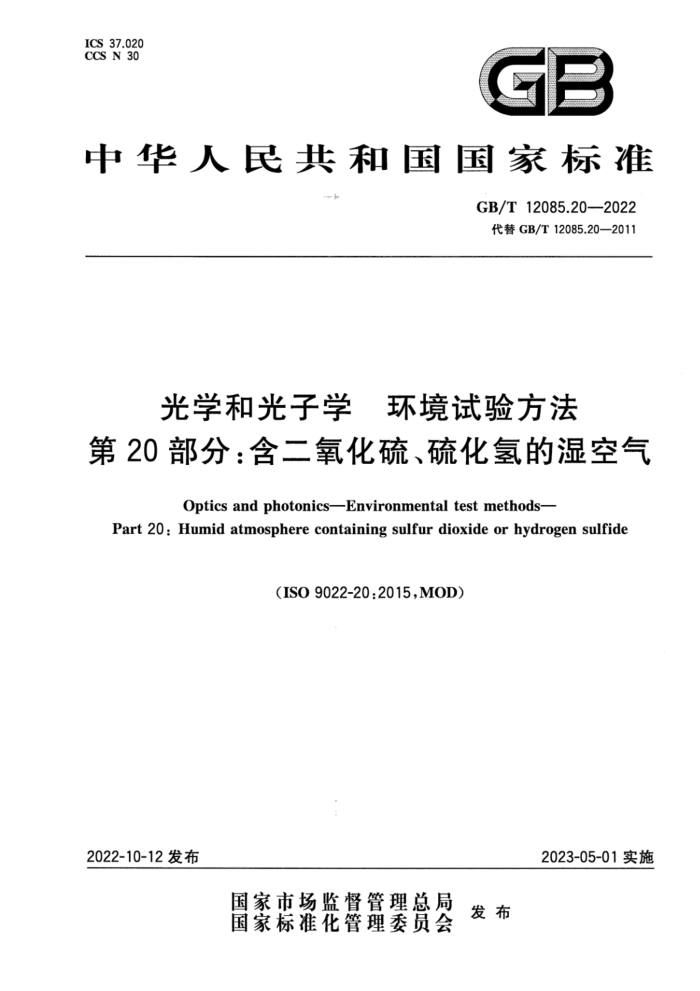

ICS 37.020 CCSN30
GB
中华人民共和国国家标准
GB/T12085.20—2022
代替GB/T12085.20—2011
光学和光子学 环境试验方法
第20部分：含二氧化硫、硫化氢的湿空气
Opticsandphotonics-Environmentaltestmethods-
Part 2O:Humid atmosphere containing sulfur dioxide or hydrogen sulfide
(ISO9022-20:2015,MOD)
2023-05-01实施
2022-10-12发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T12085.20—2022
目 次
前言引言 1 范围 2
m
规范性引用文件 3 术语和定义
一般要求 5 条件试验
.
6 试验程序
2
环境试验标记 8 规范附录A（资料性）含二氧化碳和硫化氢湿空气中的试验装置参考文献..
7
h GB/T12085.20—2022
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T12085《光学和光子学环境试验方法》的第20部分。GB/T12085已经发布了以下部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热；第3部分：机械作用力；
-
-
第4部分：盐雾；第6部分：砂尘；第7部分：滴水、淋雨；第8部分：高内压、低内压、浸没；第9部分：太阳辐射与风化；第11部分：长霉；第12部分：污染；第14部分：露、霜、冰；第17部分：污染、太阳辐射综合试验；第20部分：含二氧化硫、硫化氢的湿空气；第22部分：低温、高温或温度变化与碰撞或随机振动综合试验；第23部分：低压与低温、大气温度、高温或湿热综合试验。
本文件代替GB/T12085.20一2011《光学和光学仪器环境试验方法第20部分：含二氧化硫、硫化氢的湿空气》。与GB/T12085.20一2011相比，除结构调整和编辑性改动外，主要技术变化如下：
将全文中“光学仪器”更改为“光学和光子学仪器”；一更改了“范围”的适用界限（见第1章，2011年版的第1章）；更改了环境试验标记内容（见第7章，2011年版的第6章）。
本文件修改采用ISO9022-20：2015《光学和光子学环境试验方法第20部分：含二氧化硫、硫化氢的湿空气》。
本文件与ISO9022-20：2015相比做了下述结构调整：
增加了“术语和定义”一章；为避免悬置段，增加了5.1，后续条编号顺延。
本文件与ISO9022-20：2015的技术差异及其原因如下：
将全文中的“光学仪器”更改为“光学和光子学仪器”，以符合光学行业应用领域的要求； -用规范性引用的GB/T12085.1替换了ISO9022-1（见6.1、6.2、第7章），以适应我国的技术条件，提高可操作性。
本文件做了下列编辑性改动：
第7章中用资料性引用的GB/T12085（所有部分）替换了ISO9022；附录A中用资料性引用的GB/T4798.4替换了IEC60721-3-4。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。
I GB/T 12085.20—2022
本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本文件起草单位：麦克奥迪实业集团有限公司、广州粤显光学仪器有限责任公司、苏州慧利仪器有
限责任公司、上海理工大学、宁波永新光学股份有限公司、上海雄博精密仪器股份有限公司、梧州奥卡光学仪器有限公司、宁波舜宇仪器有限公司、宁波湛京光学仪器有限公司、南京东利来光电实业有限责任公司、上海千欣仪器有限公司、宁波华光精密仪器有限公司、宁波市教学仪器有限公司、南京江南永新光学有限公司、上海唯视锐光电技术有限公司、上海光学仪器研究所。
本文件主要起草人：杨泽声、李弥高、韩森、张薇、毛磊、姜冠祥、张韬、胡森虎、干林超、洪宜萍、华越、 孔燕波、王国瑞、李晞、王蔚生、冯琼辉。
本文件及其所代替文件的历次版本发布情况为：
-2011年首次发布为GB/T12085.20—2011；本次为第一次修订。
2 GB/T12085.20—2022
引言
光学和光子学仪器广泛应用于国民经济及国际科技各个领域，由于其使用及运输环境条件非常复杂，有来自物理的、化学的、生物的、气候的以及电气的等各种环境条件的影响，都会使光学和光子学仪器的性能发生变化而不能正常发挥功能。
鉴于上述原因，为了保证光学和光子学仪器产品的质量，需要模拟各种复杂的环境条件变化，对光学和光子学仪器产品进行试验，考核其经受严醋环境条件的能力，因而GB/T12085包含了试验条件、 条件试验、试验程序、环境试验标记等条款。同时由于环境条件内容较多且分属不同的类型，为了便于标准的贯彻，GB/T12085根据环境条件的类型拟分为15个部分。
第1部分：术语、试验范围。目的在于统一环境试验方法的术语和定义、试验程序及环境试验
标记。 一第2部分：低温、高温、湿热。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等
特性受到温度和湿度影响的变化程度。 一第3部分：机械作用力。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性
受到机械作用力影响的变化程度。 第4部分：盐雾。目的在于对仪器表面和保护涂（镀）层抵抗盐雾的能力进行评估。
一第6部分：砂尘。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到砂
尘影响的变化程度。 第7部分：滴水、淋雨。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到滴水、淋雨影响的变化程度。
一第8部分：高内压、低内压、浸没。目的在于研究试样的光学、气候、机械、化学和电气（包括静
电）等特性受到环境气体高压、低压或浸没影响的变化程度。 第9部分：太阳辐射与风化。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到太阳辐射或风能（太阳照射、湿热）影响的变化程度。 第11部分：长霉。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到长霉的影响程度，以及评估霉菌代谢产物（比如酶或酸性物质）导致对零件的腐蚀程度或引起线路板的短路等严重程度。 第12部分：污染。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内暴露在试剂中的抵抗能力。 第14部分：露、霜、冰。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受露、霜、冰的影响的程度。 第17部分：污染、太阳辐射综合试验。目的在于研究仪器，尤其是仪器的表面、涂层或合成材料短时间内受试剂腐蚀及太阳辐射的抵御能力。 第20部分：含二氧化硫、硫化氢的湿空气。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受二氧化硫或硫化氢的影响。 第22部分：低温、高温或温度变化与碰撞或随机振动综合试验。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等特性受到综合低温、高温或温度变化与碰撞或随机振动的影响的变化程度。 第23部分：低压与低温、大气温度、高温或湿热综合试验。目的在于研究试样的光学、气候、机械、化学和电气（包括静电）等性能特性受到综合低压和低温、常温或高温的影响程度。
V GB/T12085.20—2022
光学和光子学环境试验方法
第20部分：含二氧化硫、硫化氢的湿空气
1范围
本文件描述了光学和光子学含二氧化硫、硫化氢的湿空气试验的环境试验方法。 本文件适用于光学和光子学仪器以及来自其他领域的组件（如机械、化学和电子设备）的含二氧化
硫、硫化氢的湿空气试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12085.1光学和光子学环境试验方法第1部分：术语、试验范围（GB/T12085.1一2022， ISO 9022-1:2016，MOD)
3术语和定义
本文件没有需要界定的术语和定义。
4一般要求
用于试验的二氧化硫和硫化氢应为化学纯气体，取自天然压缩气缸。适宜的试验装置见附录A。 试验过程中，试样不应直接暴露于阳光下，试验箱（室）或试样本身不应有凝露产生。因此，在放人试验箱（室）之前，试样应加热到比事先设定的试验箱（室）温度高2K或3K。如果多个试样同时试验，则试样之间或试样与试验箱（室）壁不应相互接触。试样体积不应超过试验箱（室）体积（暴露区）的50%。 在试验开始后，试样应在2h内达到要求的试验条件。在要求的暴露时间内，试验不应中断。当试验气体改变时，上次所用的试验气体应全部从试验箱（室)中排尽。在试验箱（室）中不应采用吸收二氧化硫和硫化氢的材料。
5条件试验
5.1通则
规定的暴露时间应从试验箱（室)中达到所要求的试验条件开始。 5.2 2条件试验方法41：含二氧化硫（SO2）的湿空气
条件试验方法41：含二氧化硫（SO2）的湿空气的严醋等级见表1。
1 GB/T12085.20—2022
表 1
严酷等级
05
06
07
08
01
03
04
02 1~2
试验气体中二氧化硫含量
20~30
10~15
cm°/m 试验箱(室)温度
25±2
35±2
℃ 相对湿度
70~80
% 暴露时间
56
10 21 1或2°
21
10
1
d 工作状态
主要用于检查电气功能安全。
5.3 条件试验方法42：含硫化氢(H2S)的湿空气
条件试验方法42：含硫化氢(H2S)的湿空气的严醋等级见表2。
表 2 03
严酷等级试验气体中硫化氢含量
01 0.5~1
02
04
05
06
07
08
09
10~15
4~6
cm°/ms 试验箱(室)温度
25±2
35±2
℃ 相对湿度
70~80
% 暴露时间
21
56
10
21
10
1
d 工作状态
1或2*
主要用于检查电气功能安全。
6 试验程序 6.1 通则
试验应按相关规范和GB/T12085.1的要求进行。 6.2 预处理
如果相关规范中没有说明，则不应按GB/T12085.1的规定对潜在腐蚀面进行润滑。
2
