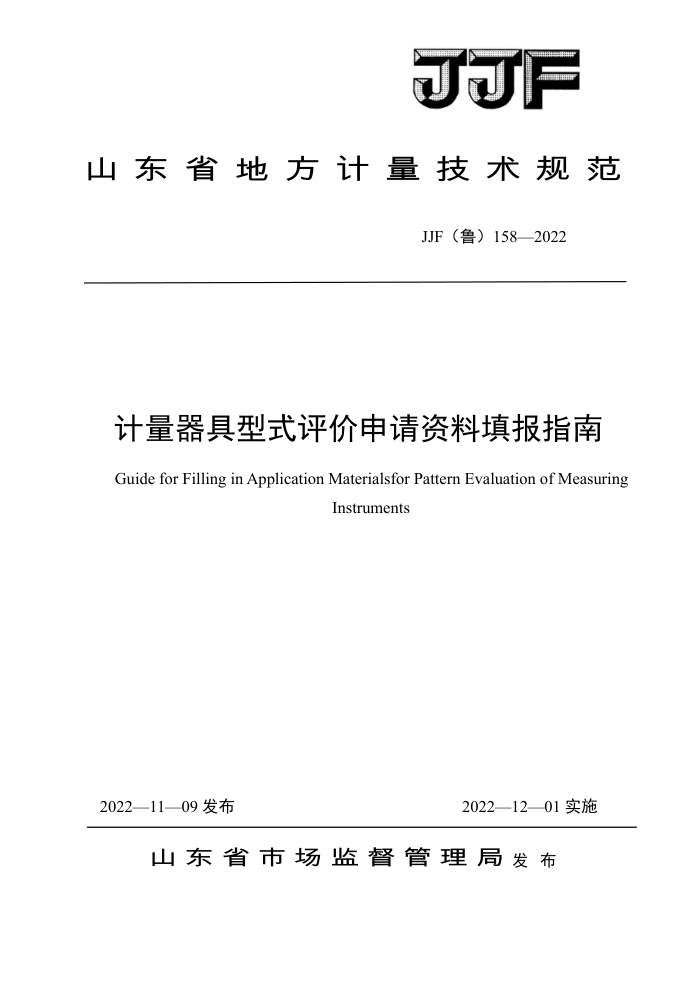

山东省地方计量技术规范
JJF（鲁）158—2022
计量器具型式评价申请资料填报指南 Guide for Filling in Application Materialsfor Pattern Evaluation of Measuring
Instruments
2022—11—09发布
20221201实施
山东省市场监督管理局发布 JF（鲁）158-2022
计量器具型式评价申请资料
填报指南
JJF（鲁)158-2022
Guide for Filling in Application Materials for Pattern
EvaluationofMeasuringInstruments
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：青岛市计量技术研究院
济南市计量检定测试院
本规范由山东省市场监督管理局解释 JJF（鲁）158-2022
本规范主要起草人：
闫妍（山东省计量科学研究院）赵东升（山东省计量科学研究院）彭婷婷（山东省计量科学研究院）
参加起草人：
宋述古（青岛市计量技术研究院）胡涵（济南市计量检定测试院）吴静怡（山东省计量科学研究院）吕金晶（山东省计量科学研究院） JF（鲁）158-2022
目录
引言 1 范围. 2引用文件 3 术语和定义... 3.1爆炸性环境. 4 概述，
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (6) (7) (7) (7) (8) (8) (8) (9) (9) (10) (14) (29) (30)
技术要求. 5.1 通用要求.. 5.2 申请书. 5.3 样机照片. 5.4 产品标准.. 5.5 总装图.. 5.6 电路图. 5.7 关键零部件清单 5.8 使用说明书. 5.9 试验报告.. 5.10 防爆合格证 5.113 软件测评报告 6 技术资料的填报 6.1 申请书. 6.2 样机照片， 6.3 产品标准.. 6.4 总装图. 6.5 电路图. 6.6 关键零部件清单 6.7 使用说明书， 6.8试验报告.. 6.9 防爆合格证. 6.10软件测评报告. 附录A型式批准申请书格式附录B计量器具型式评价申请项目填报参考模板，附录C关键零部件清单格式附录D试验报告格式
5 JJF（鲁）158-2022
引言
本规范是山东省内企业在申请型式批准时填报型式评价申请资料的指导性技术规范 《计量器具新产品管理办法》《实施强制管理的计量器具目录》、JJF1071《国家计量校
准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1015 5《计量器具型式评价通用规范》共同构成本规范制定工作的基础性系列规范
本规范为首次发布。
三 JJF（鲁）158-2022
计量器具型式评价电请资料填报指南
1范围
本规范适用于申请计量器具型式评价所需技术资料的填报和检查。
2引用文件本规范引用了下列文件：
JJF1001通用计量名词术语 JJF1015计量器具型式评价通用规范 JJF1051计量器具命名与分类编码 GB/T13983仪器仪表基础术语 GB/T3836.1爆炸性环境第1部分：设备通用要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和定义
JJF1001《通用计量术语及定义》、JJF1015《计量器具型式评价通用规范》和GB/T13983 《仪器仪表基础术语》中有关术语和以下术语和定义适用于本规范。 3.1爆炸性环境explosiveatmosphere
在大气条件下，可燃性物质以气体、蒸气或粉尘的形式与空气形成的混合物，被点燃后，能够保持燃烧自行传播的环境。 4概述
型式评价技术资料是申请单位向承担型式评价的技术机构（以下简称“技术机构”）递交的技术资料，主要包括：申请书、产品标准、样机照片、总装图、电路图和关键零部件清单、使用说明书、试验报告等。
型式评价是型式批准的主要环节，技术机构对型式评价申请材料的审查是型式评价重要工作之一，申请单位规范填报型式评价技术资料对型式的评价、型式的批准具有支持作用。 5技术要求 5.1通用要求
型式评价要求申请单位应提供与所申请产品相关的技术资料，所提交技术资料应符合 JJF1015和相关法律、法规的要求，应使用国家法定计量单位。
1 JJF（鲁）158-2022
提交的技术资料应与申请单位所申请型式评价的计量器具样机一致。 5.2申请书
申请书内容包括申请单位信息和所申请计量器具相关的产品信息，申请书中所提及的产品信息应与所申请计量器具的计量特性和实际能力一致，将作为关键信息在型式批准证书中表述。产品信息包括计量器具类别、计量器具名称、型号、规格、准确度等级、执行的产品标准、依据的检定规程、试制样机数等。
申请书格式见附录A。 注：通常技术机构在技术资料审查中应告知申请单位对申请书中的技术指标是否需要进行修改或者
补充完善。 5.3样机照片
样机照片为所申请计量器具样机的全拍照片，包括必要的外围设备，应能体现样机的完整的外部特征，可为多张，多角度的照片。 5.4产品标准
产品标准为规定所申请计量器具需要满足的要求，以保证其适用性的标准。应提供与所申请型式评价计量器具一致的现行有效产品标准。 5.5总装图
总装图应能表示所申请计量器具各组成部分的图纸，包括零部件相互位置、连接和装配。图纸内容及格式应符合相关国家标准。 5.6电路图
电路图为所申请计量器具的电子线路原理图。电路图内容及格式应符合相关国家标准，应提供与所申请型式评价计量器具样机一致的电路图。 5.7关键零部件清单
关键零部件是指对计量器具的计量性能有直接影响的零件或部件。应提交与所申请型式评价计量器具样机一致的关键零部件清单，格式见附录C。 5.8使用说明书
使用说明书是用于介绍所申请计量器具的安装、调试、使用和维修保养应用的说明性文本。其内容应符合国家法律、法规要求，应与所申报产品的产品标准、检定规程等技术规范一致。 5.9试验报告
试验报告是依据与所申请计量器具一致的产品标准或型式评价大纲进行试验而出具的
2
