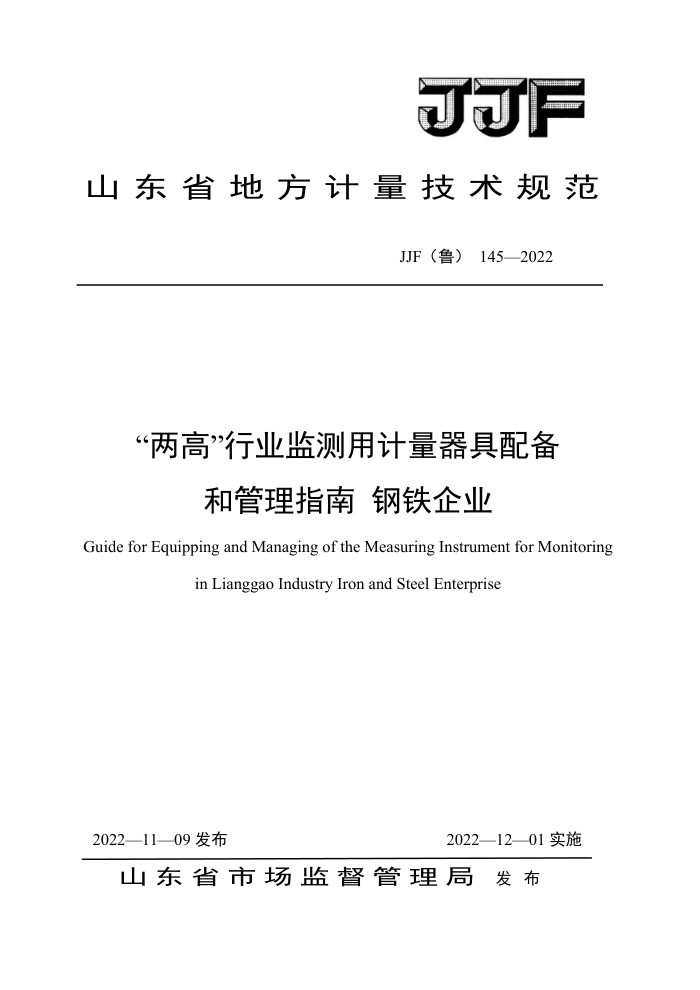

JJF
山东省地方计量技术规范
JJF（鲁）145—2022
“两高”行业监测用计量器具配备
和管理指南 钢铁企业
Guide for Equipping and Managing of the Measuring Instrument for Monitoring
in Lianggao Industry Iron and Steel Enterprise
2022—12—01实施
2022—11—09发布
山东省市场蓝督管理局 发布 JJF（鲁）145-2022
“两高"行业监测用计量器具配备和管理指南钢铁企业
JJF（鲁）145-2022
Guide for Equipping Managing of the Measuring Instirment for Monitoring in Lianggao Industry Iron and Steel Enterprise
归口单位：山东省低碳计量技术委员会
主要起草单位：济南市计量检定测试院
参加起草单位：山东省计量科学研究院
山东省计量检测中心
本规范委托山东省低碳计量技术委员会负责解释 JJF（鲁）145-2022
本规范主要起草人：
李彦闽（济南市计量检定测试院）马磊（济南市计量检定测试院）张文师（济南市计量检定测试院）
参加起草人：
贾敏强（山东省计量检测中心）
张瑞锋（山东省计量科学研究院）许瑞祥（山东省计量科学研究院）梁兴忠（山东省计量科学研究院） JJF（鲁）145-2022
目录
引言 1范围.. 2引用文件... 3术语和定义. 4能源计量器具配备. 4.1计量能源的种类.. 4.2计量能源的范围， 4.3能源计量器具的配备原则 4.4能源计量器具的配备要求， 5原材料计量器具配备 5.1计量原材料的种类. 5.2原材料计量范围， 5.3原材料计量器具的配备原则 5.4原材料计量器具的配备要求. 6产量计量器具配备 6.1需要计量产量的产品， 6.2产量计量范围， 6.3产量计量器具的配备原则 6.4产量计量器具的配备要求.. 7污染物排放监测计量器具配备 7.1监测污染物种类和范围. 7.2污染物排放监测计量器具的配备原则 7.3污染物排放监测计量器具的配备要求 8计量器具的管理要求 8.1钢铁企业计量制度.... 8.2钢铁企业计量人员.. 8.3钢铁企业计量器具 8.4钢铁企业计量数据.. 9钢铁企业接入端管理要求附录量值溯源框图格式
(II) (1) (1) (1) (1) .. (1) (1) (2) (2) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) .. (5) (5) (5) (6) . (6) (6) (6) .(7) (8) (9)
...
1 JJF（鲁）145-2022
引言
为规范钢铁企业产量、原材料消耗量、综合能源消费量、煤炭消费量、用水量、污染物排放量、用电量等的监测用计量器具配备和管理，特制定本规范
本规范参照JJF1356-2012《重点用能单位能源计量审查规范》、GB 17167-2006《用能单位能源计量器具配备和管理通则》、GB/T21368-2008《钢铁企业能源计量器具配备和管理要求》的部分内容
本规范为首次发布。
II JJF（鲁）145-2022
“两高”行业监测用计量器具配备和管理指南钢铁企业
1范围
本规范规定了钢铁企业监测用计量器具配备原则和管理要求。 本规范适用于以生产钢铁为主的企业。其它相关单位可参照本规范执行。
2引用文件
本规范引用了下列文件： JF（鲁）144-2022“两高"行业监测用计量器具配备和管理总则 HJ76-2017固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术
要求及检测方法
HJ353-2019水污染源在线监测系统（CODcr、NH3-N等）安装技术规范 HJ820排污单位自行监测技术指南火力发电及锅炉 HJ878排污单位自行监测技术指南钢铁工业及炼焦化学工业 HJ1013-2018固定污染源废气非甲烷总烃连续监测系统技术要求及检测方
法
凡是注日期的引用文件，仅注日期的版本适用于该规范：凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和定义
JJF(鲁)144-2022《“两高"行业监测用计量器具配备和管理总则》中界定的和以下名词术语均适用于本规范。 3.1钢铁企业ironandsteelenterprise
以黑色金属治炼、压延加工及制品生产为主营业务的企业
3.2钢铁企业的主要生产装置mainproductiondevicesofironandsteelindustry
钢铁企业主要生产装置包括高炉、转炉、电弧炉等。
4能源计量器具配备 4.1计量能源的种类
本规范所称能源，指煤炭、原油、天然气、焦炭、煤气、热力、成品油、液化石油气、生物质能和其他直接或者通过加工、转换而取得有用能的各种资源。 4.2能源计量范围
能源计量范围包括：
1 JJF（鲁）145-2022
a）输入企业和主要生产装置的能源及载能工质： b）输出企业和主要生产装置的能源及载能工质； c）用能企业和主要生产装置使用(消耗)的能源及载能工质： d）用能企业和主要生产装置自产的能源及载能工质 e）用能企业和主要生产装置可回收利用的余能资源。 4.3能源计量器具的配备原则
4.3.1应满足能源分类计量的要求。 4.3.2应满足企业的能源分级、分项考核的统计和核算的要求 4.3.3宜配备余能回收、使用及放散的能源计量器具，包括蒸汽的循环利用和回收、污水的回收处理和再利用等。 4.3.4对具有能源加工、转换、输运环节的企业，应满足企业评价其能源加工、 转换、输运效率和单位产品能源自耗率的要求。 4.4能源计量器具的配备要求 4.4.1进出企业的能源计量器具配备率应达到100%：主要生产装置以生产车间或工序为单元配备能源计量器具，配备率需达到100% 4.4.2能源计量器具的计量特性应满足相应的生产工艺要求。 4.4.3能源计量器具的性能应满足相应的生产工艺及使用环境（如温度、温度变化率、湿度、照明、振动噪声、粉尘、腐蚀、电磁干扰等）要求。 4.4.4能源计量器具宜采用具有自动采集和远程传输功能的计量器具。 4.4.5能源计量器具的计量性能应符合表1的要求。
表1能源计量器具的计量特性要求
准确度等级
序 计量器具名称
计量项目
主要生产装置
号
企业
转炉 电弧炉
高炉中准确度 中准确 中准确
企业、主要生产装置的能源称
中准确度级
重静态计量重动态计量
度级
度级
级
衡器
1
企业、主要生产装置的能源称 0.5级 1级 1级 1级
I类用户 C级(0.5S级) C级 C级 C级
(0.5S级) (0.5S级) (0.5S 级)
电能
企业、主要生产
计量 电能
C级(0.5S级) (1 级) B级
B级 (1 级) (0.5S级)
C级
2
装置 表 装置的有功交 IⅡI类用户
流电能计量
A级 A级 B级
IⅢI类用户 B级(1级)
(2 级) (1级)
(2级) JJF（鲁）145-2022
准确度等级
序号
主要生产装置
计量器具名称
计量项目
企业
高炉
转炉 电弧炉
IV类用户 A级(2级) A级 A级 A级
企业、主要生产装置的有功交流电能计量
电能表
(2级) (2 级) (2 级) A级
电能计量装置
A级
A级
V类用户 A级(2级)
2
(2 级) (2 级) (2 级) 0.2S级 0.2S级 0.2S级
电压互感器电流互感器
0.2S级 0.2S级 0.2S级 0.2S级 0.2S级
企业、主要生产 汽油、柴油 0.5级 0.5级装置的液体能
I
3
油流量表
1.0级 2.0级
源计量
重油高炉煤气、 转炉煤气天然气水蒸气氧气、氮气、 氩气、压缩
/
1.0级 2.0级
I
2.0级
2.0级 1.0级
2.0级 1.0级
/
1
气体流量表（装 液体及气体流
4
置)
量计量
/
/
2.0级
2.0级 2.0级 2.0级
空气
水流量表 企业、主要生产 ≤250mm 管径 2.5级
2.5级 2.5级 1.5级 1.5级
2.5级
5
装置的水流量
（装置）
管径> 250mm
计量用于液态、气态能源的温度计
1.5级 2.0级 1.0级
1.5级
2.0级 2.0级 2.0级 1.0级 1.0级 1.0级 1.6级 1.6级 1.6级
量
温度仪表
6
与气体、蒸汽质量计算相关的
温度计量
用于气态、液态能源的压力计
1.6级
量
压力仪表
7
与气体、蒸汽质量计算相关的
1.0级
1.0级
1.0级
1.0级
压力计量
注: 1，当计量器具是由传感器（变送器）、二次仪表组成的测量装置或系统时，表中给出的准确度等级
应是装置或系统的准确度等级。 2.运行中的电能计量装置按其所计量电能量的多少分为五类：
1）I类为月平均用电量500万kW·h及以上或变压器容量为10000kV·A及以上的高压计费用户、200MW及以上发电机、发电用能单位上网电量、电网经营企业之间的电量交换点的电能计量装置。 2）IⅡ类为月平均用电量100万kW·h及以上或变压器容量为2000kV·A及以上的高压计费用户、100MW及以上发电机的电能计量装置。 3）Ⅲ类为月平均用电量10万kW·h及以上或变压器容量为315kV·A及以上的计费用户、 100MW以下发电机、发电企业厂（站）用电量的电能计量装置。 4）IV类为负荷容量为315kV·A以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置。 5）V类为单相供电的电力用户计费用电能计量装置。
3
