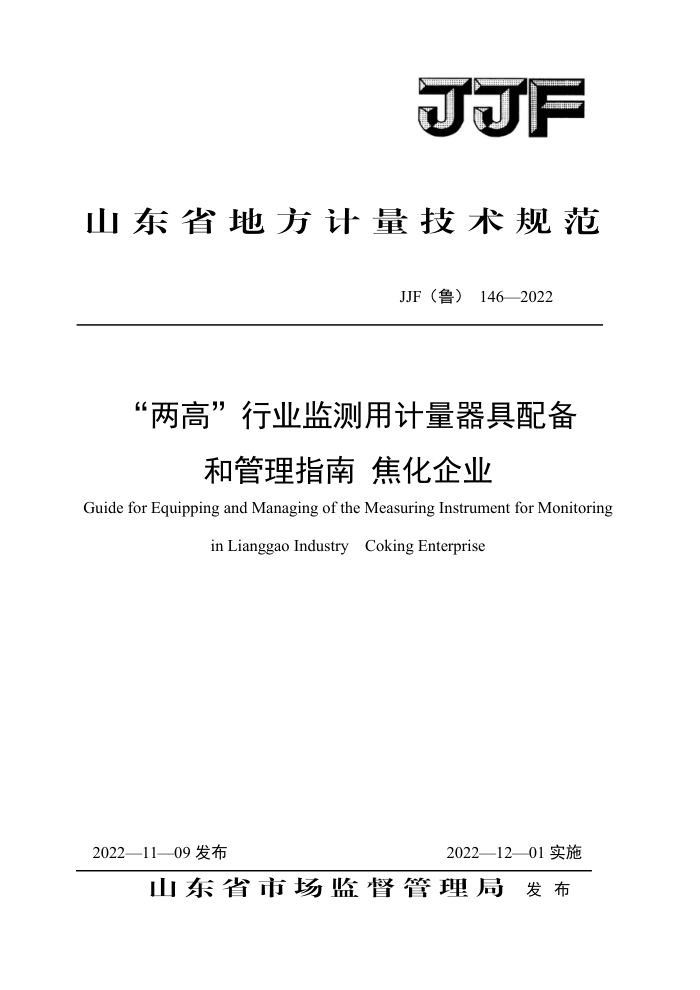

JJF
山东省地方计量技术规范
JJF（鲁）146—2022
“两高”行业监测用计量器具配备
和管理指南 焦化企业
Guide for Equipping and Managing of the Measuring Instrument for Monitoring
in Lianggao IndustryCoking Enterprise
2022—11—09发布
2022—12—01实施
山东省市场监督管理局 发布 JJF（鲁）1462022
“两高”行业监测用计量器具配备和管理指南焦化企业
JJF(鲁)146-2022
Guide for Equipping Managing of the Measuring Instirment for Monitoring in Lianggao Industry Coking Enterprise
归口单位：山东省低碳计量技术委员会
主要起草单位：山东省计量科学研究院
参加起草单位：山东省计量检测中心
本规范委托山东省低碳计量技术委员会负责解释 JJF（鲁）146—2022
本规范主要起草人：
冯忠彬（山东省计量科学研究院）
隋峰 （山东省计量科学研究院）周宁宁（山东省计量科学研究院）
参加起草人：
许爱华（山东省计量科学研究院）
贾敏强（山东省计量检测中心）
孙晓研（山东省计量检测中心）
王磊 （山东省计量检测中心） JF（鲁）146—2022
目 录
引言， 1范围 2引用文件.. 3术语和定义 4能源计量器具配备， 4.1计量能源的种类 4.2能源计量范围 4.3能源计量器具配备原则 4.4能源计量器具的配备要求 5原材料计量器具配备 5.1计量原材料的种类 5.2原材料计量范围 5.3原材料计量器具的配备原则， 5.4原材料计量器具的配备要求， 6产量计量器具配备 6.1需要计量产量的产品 6.2产量计量范围 6.3产量计量器具的配备原则 6.4产量计量器具的配备要求 7污染物排放监测计量器具配备 7.1监测污染物种类和范围， 7.2污染物排放监测计量器具的配备原则. 7.3污染物排放监测计量器具的配备要求 8计量器具的管理要求 8.1焦化企业计量制度， 8.2焦化企业计量人员. 8.3焦化企业计量器具： 8.4焦化企业计量数据， 9企业接入端系统要求. 附录量值溯源框图格式，
(II) (1) (1) (1) (1) (1) (1) (2) (2) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (6) (6) (7) (8) (9) JJF（鲁）1462022
引言
为规范焦化企业产量、原材料消耗量、综合能源消费量、煤炭消费量、用水量、污染物排放量、用电量等的监测用计量器具配备和管理，特制定本规范。
本规范参考了JJF1356-2012《重点用能单位能源计量审查规范》、GB17167-2006《用能单位能源计量器具配备和管理通则》、GB/T21368-2008《钢铁企业能源计量器具配备和管理要求》的部分内容。
本规范为首次发布。
II JJF（鲁）146—2022
“两高”行业监测用计量器具配备和管理指南焦化企业
1范围
本规范适用于焦化企业监测用计量器具配备原则和管理要求。
2引用文件
本规范引用了下列文件： JJF(鲁）144-2022“两高”行业监测用计量器具配备和管理总则 HJ76-2017固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检
测方法
HJ353-2019水污染源在线监测系统（CODcr、NH3-N等）安装技术规范 HJ820排污单位自行监测技术指南火力发电及锅炉 HJ878排污单位自行监测技术指南钢铁工业及炼焦化学工业 HJ1013-2018固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和定义
JJF(鲁)144-2022《“两高”行业监测用计量器具配备和管理总则》中界定的和以下名词术语均适用于本规范。 3.1焦化企业coking enterprise
以煤炭为原料生产焦炭（含半焦）为主的企业，包括独立焦化企业和附属于钢铁联合
企业的焦化企业。 3.2焦化企业主要生产装置mainproductionequipmentofcokingenterprises
焦化企业的主要生产装置为焦炉，按装煤方式分为顶装式焦炉和捣固式焦炉。
4能源计量器具配备 4.1计量能源的种类
本规范所称能源，指煤炭、原油、天然气、焦炭、煤气、热力、成品油、液化石油气、 生物质能和其他直接或者通过加工、转换而取得有用能的各种资源。 4.2能源计量范围
能源计量范围包括： JJF（鲁）146—2022
a）输入企业和主要生产装置的能源及载能工质； b）输出企业和主要生产装置的能源及载能工质： c）企业和主要生产装置使用（消耗）的能源及载能工质； d）企业和主要生产装置自产的能源及载能工质； e）企业和主要生产装置可回收利用的余能资源。
4.3能源计量器具配备原则 4.3.1应满足能源分类计量的要求。 4.3.2应满足企业能源分级、分项进行统计和核算的要求， 4.3.3宜配备余能回收、使用及放散的能源计量器具，包括焦炉干熄焦余能发电、回收余热转换为蒸汽、回收利用焦炉煤气、回收处理污水再利用等。 4.3.4应满足企业评价其能源加工、转换、输运效率和单位产品能源自耗率的要求。 4.4能源计量器具的配备要求 4.4.1企业、主要生产装置应加装能源计量器具，进出企业和主要生产装置的能源计量器具配备率需达到100%。 4.4.2 能源作为生产原料使用时，其计量器具的计量特性应满足相应的生产工艺要求。 4.4.3能源计量器具的性能应满足相应的生产工艺及使用环境(如温度、温度变化率、湿度、 照明、振动噪声、粉尘、腐蚀、电磁干扰、防爆等)要求。 4.4.4 能源计量器具宜采用具有自动采集和远程传输功能的计量器具。 4.4.5 能源计量器具的计量特性应满足表1的要求。
2 JJF（鲁） 1462022
表1能源计量器具的计量特性要求
准确度等级要求企业
序号 计量器具类别
计量项目
焦炉
中准确度级 中准确度级
企业、焦炉的能源称重静态计量进出企业、焦炉的能源称重动态计量
衡器
1
1级
0.5级 C级(0.5S级) C级(0.5S级) C级(0.5S级) B级(1级) B级(1级) A级(2级) A级(2级) A级(2级) A级(2级) A级(2级)
类用户
电能 电能表 企业和进入焦炉的有 IⅡⅢI类用户 IⅡI类用户
功交流电能计量
计量装置
IV类用户 V类用户
2
0.5级 0.5S级 0.5级 2.0级 2.5级 2.5级 2.5级 1.5级 2.0级 1.0级 1.6级 1.0级
0.5级 0.5S级
电压互感器电流互感器油流量表（装置）
企业和焦炉的交流电能计量企业和焦炉的交流电能计量
企业、焦炉的液体能源
汽油、柴油煤气、天然气
3
1
计量
企业、焦炉的气态
2.0级 2.5级 2.5级 2.5级 1.5级 2.0级 1.0级 1.6级 1.0级
气体流量表（装置）
能源计量企业、焦炉气态载能 氮气、氧气、压缩空
蒸汽
4
工质的计量企业、焦炉的水流量
气管径≤250mm 管径>250mm
水流量表（装置）温度仪表
5
计量用于液态、气态能源的温度计量
6
与气体、蒸汽质量计算相关的温度计量
用于气态、液态能源的压力计量与气体、蒸汽质量计算相关的压力计量
压力仪表
注： 1.当计量器具是由传感器（变送器）、二次仪表组成的测量装置或系统时，表中给出的准确
度等级应是装置或系统的准确度等级。
2.运行中的电能计量装置按其所计量电能量的多少分为五类 1）I类为月平均用电量500万kW-h及以上或变压器容量为10000kV·A及以上的高压计费
用户、200MW及以上发电机、发电用能单位上网电量、电网经营企业之间的电量交换点的电能计量装置，
2）II类为月平均用电量100万kW-h及以上或变压器容量为2000kV·A及以上的高压计费用户、100MW及以上发电机的电能计量装置。
3）I类为月平均用电量10万kW·h及以上或变压器容量为315kV·A及以上的计费用户、 100MW以下发电机、发电企业厂（站）用电量的电能计量装置，
4）IV类为负荷容量为315kV·A以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置。
5）V类为单相供电的电力用户计费用电能计量装置。
