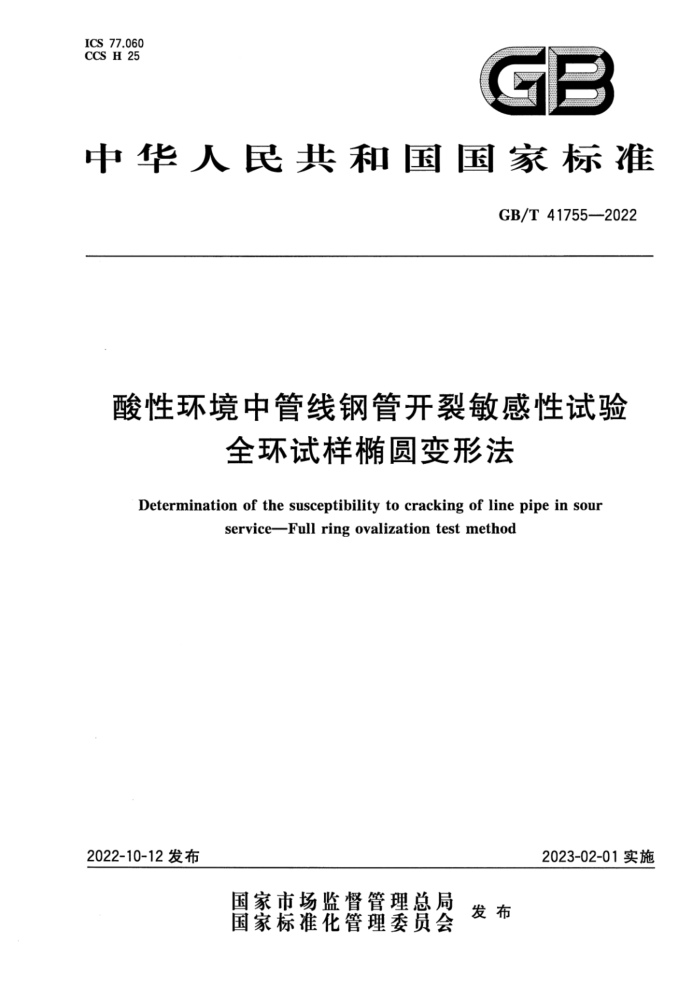

ICS 77.060 CCS H 25
GB
中华人民共和国国家标准
GB/T417552022
酸性环境中管线钢管开裂敏感性试验
全环试样椭圆变形法
Determination of the susceptibilityto cracking of line pipe in sour
service-Fullringovalizationtestmethod
2023-02-01实施
2022-10-12发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T41755—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 试剂 5
Ⅱ
试验装置试验溶液
6 7 试样 8 试样的加载过程 9 试验程序 10 试样检查· 11 试验报告附录A（规范性） 环型加载参考文献
...
13 GB/T41755—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：中国石油集团工程材料研究院有限公司、冶金工业信息标准研究院、中国石油工
程建设有限公司西南分公司。
本文件主要起草人：付安庆、龙岩、缪晖、侯捷、韩燕、姜放、田子健、李倩、陈勇彬、尹成先、马庆伟、 姚欢。
I GB/T41755—2022
酸性环境中管线钢管开裂敏感性试验
全环试样椭圆变形法
警告：H2S是有毒气体，应小心处理，处理H,S时的安全注意事项应依据GB/T4157一2017规定执行。
1范围
本文件规定了采用一段完整的管段样品测试管线钢在酸性环境（含H，S的低pH值水溶液环境）
中开裂敏感性的试验方法。
本文件适用于无缝管、直缝焊管、螺旋焊管或环焊缝管等在酸性环境中的开裂敏感性。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4157--2017金属在硫化氧氢环境中抗硫化物应力开裂和应力腐蚀开裂的实验室试验方法 GB/T6682一2008分析实验室用水规格和试验方法 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
NB/T47013.3承压设备无损检测第3部分：超声检测
3.术语和定义
下列术语与定义适用于本文件。
3.1
应变strain 单位长度内长度变化比率（如mm/mm）。 注：常用微应变(ue，即应变的百万分率)表示。
3.2
主应变principal strain 通过实测应变值计算出测量面上一点的互成90°的最大和最小应变水平。
4试剂
4.1试验气体H2S纯度应大于99.9%。
2应使用纯度不低于99.998%的氮气、氩气或其他合适的、不会与试剂（或试验溶液）发生化学反应
4.2
1 GB/T 41755—2022
的惰性气体除氧。 4.3氯化钠(NaCI)、乙酸(CH;COOH)、醋酸钠(CH;COONa)等试剂和溶剂为化学纯或以上。 4.4试验用水应为不低于GB/T6682-2008三级的蒸馏水或去离子水。
5试验装置
5.1外部加载组件 5.1.12 外部加载组件由两个加载块和四个及以上均匀负载、分配载荷的加载螺栓组成。 5.1.2加载组件在加载时不应发生弯曲变形，外部加载示意图见图1。
图1外部加载示意图
5.2盖板和底座 5.2.1盖板和底座分别安装在环型试样的两端，使得盖板、底座和环型试样共同组成一个试验单元。 盖板和底座的安装不应使用焊接方式，宜通过密封圈和螺栓将底座和盖板夹紧以实现密封。盖板和底座示意图如图2所示。 5.2.2盖板和底座应选用不与试验溶液发生反应或在试验环境中降解的材料。 5.2.3盖板和底座的选材及厚度应满足防止试验过程中H2S泄漏及O2混人的要求，还应具有足够的强度以承受试验溶液上部形成的气压。 5.2.4盖板应有通人试验气体的进气口、排出试验气体的出气口，以及用于溶液导人导出的导液口。 5.2.5辅助元件：辅助元件包括用于盖板和底座密封的密封圈和螺栓。辅助元件应使用不与试验溶液及试验气体发生反应，同时不会在试验过程中发生降解的材料。 GB/T 41755—2022
0 7
2
o
a) 盖板
O
b) 底座
标引序号说明：
盖板； 2- 一螺母垫片；
1-
-
螺母；一螺栓；一进气孔；
3- 4- 5- 6——pH测量孔；
一温度测量接口；一出气孔。
7-
9
图2盖板和底座示意图
6试验溶液
6
6.1 本文件规定试验方法可选用下列两种溶液进行试验：
a）GB/T4157—2017试验溶液A； b）模拟油田采出水、注人水等输送流体介质的试验溶液。
6.2除非另有要求，试验溶液温度应保持在(24士3)℃。
3 GB/T41755—2022
7试样
7.1带环焊缝的试样，环焊缝应位于试样管段中间位置。为保留加工及焊接过程中产生的残余应力，试样长度应不小于其外径。 7.2应在试样评价区域外表面施加最大载荷位置进行标记，以保证能准确地施加载荷。 7.3碳钢试样表面处理：试样内表面应喷砂至GB/T8923.1一2011中Sa2<清理等级；耐蚀合金试样表面处理：试样内表面仅去除油污，除非用户有特殊要求，不应对试样内表面进行喷砂等带有磨损性的处理。 7.4端面处理：试样两端应加工出清洁平整的表面，端面粗糙度不大于0.8μm，以保证后续气密配合。 7.5当加载块与试样焊缝接触时，应去除接触位置焊缝余高。
8试样的加载过程
8.1超声探伤
试验前超声检测的目的是能够与试验后检测结果进行定量比较。试验前，试样管段应按 NB/T47013.3规定的超声检测程序进行全范围的超声检测。超声检测时应使用无硅耦合剂。
8.2试样加载
8.2.1应变片的使用
使用应变片以及对试样实际加载前，需要选择施加应力的两处最大点，最大应力位置应选在紧邻焊缝的区域或超声波发现的异常区域。应在试样内表面两处应力最大点处粘贴应变片，用以监测载荷和测定所施加载荷产生的应力。可根据如下分类对试样进行应变片排布：
a）无缝试样； b）仅带一条直缝焊缝的试样； c) 仅带一条螺旋焊缝的试样； d) 仅带一条环焊缝的试样； e) 带有直缝焊缝或螺旋焊缝的试样通过环焊缝焊接，环焊缝两侧试样的壁厚相同； f) 除环焊缝两侧壁厚不同外其他与e)相同； g）无缝管试样与直缝管试样通过环焊缝焊接，环焊缝两侧试样的壁厚相同； h）除环焊缝两侧壁厚不同外其他与g)相同。 不同类型管线钢应变片粘贴位置及测量程序按附录A执行。 上述每种试样应分别考虑应变测量方式及加载类型。
8.2.2加载应力
一般要求最大加载应力为72%或80%的名义最小届服强度，也可根据用户要求施加加载应力。 一且载荷被施加，应记录应变片采集的数据并转化为对应的应力值，每组加载块均应记录施加的应
力值。加载后的环型试样应至少放置30min，并进行应力监测以确保未发生应力松弛，否则应修正载荷。最终确认施加载荷满足试验要求后，应去除应变片，去除应变片过程中应避免破坏或划伤试样管段的内表面，随后对应变片粘贴区域及其他受污染区域进行清洗及除油。
4
