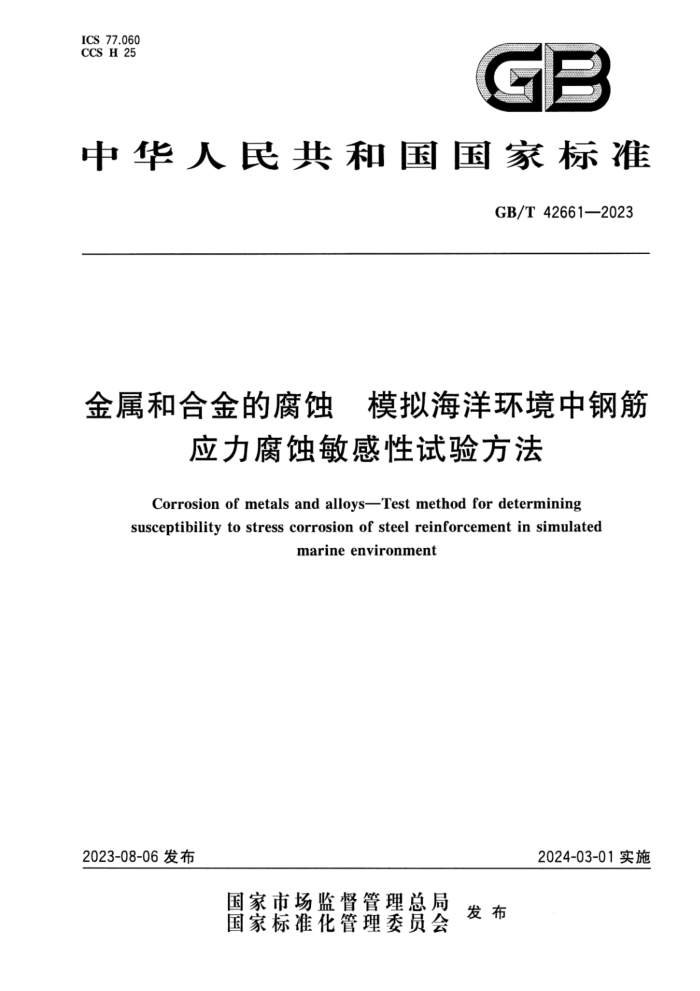

1Cs 77.060 CCSI25
C
中华人民共和国国家标准
GB/T4266T-2023
金属和合金的腐蚀 模拟海洋环境中钢筋
应力腐蚀敏感性试验方法
Corrosion of metals and allovs-Test method for determining susceptibility to stress corrosion of steel reintorcement in simulated
marine environment
2024-03-01 实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42661-2023
前 育
本文件按照GB/T1.1-2020标化工作导期 第1部分：标准化文件的纳构和趣草规测的现定超草
请注意本文样的某些内容可能涉及专利，本文存的发布机物不承扭识刻专利的费任本文件由中国钢烧工业沙会规出，本文祥岗全国钢标化技术餐质会穿AC/TC13归口。 本文件超享单位：中治建筑研究总境育想公配金工业信惠标准研究嘉，中国科季臻宁技材料技
本与工程研究所，青品销研纳克检测防护技术有限公司，中冶检测认证有限公商
本文件主聚草人吕尚、筷提、许亚男主立平、丁国满、讯子能林春来、毛飞雄。马意、季锁、 汪海波。 GB/T42661---2023
金鹰和合金的腐蚀模拟海洋环境中钢舫
应力腐蚀敏感性试验方法
1花罐
本文件换定了钢然在美拟游祥环境中成力腾蚀教感性试验方法的最理、诚验馨我，试祥，试爱步和试验报售，
本文件活南楼道大区、旅藏区，莲集区（水位动区），海水授滋区等海洋环中龄锅勤在耀送
上孔最靠象件下，采用信费单加美祝，慢度爆方法进行成力房德微感性试。
2粮猫生乳用文件
下刻文件中的内穿通过文中的规范性引用随神成本文件必不可少的条款，算中，注日期的享用文件，仅意日期对煎的版本送用子本文件不注日期的孕用文件，其嫩新版本（包括所有的您改单）适用于本文件。
GB/T1499.1 锅筋耀鑫土用钢第1部分：热轧光脚制航 GB/T1499.2 销筋期土品潮第2部分：热轮带助爆筋 GB/T10123金展和合金的虞触本语 GB/T15970.1金庭和合金的离被应力案蚀试验穿1都分：试酸方法总购 GB/T159704金属和合金的房城应力魔试验第4部分：单轴加我拉饰试祥的制备和应用 GB/T15970.？金观和合金的魔能成方囊试验第7部分：健度变速率试激 GB/T16825.3一2022金离材料尊力单物试验机的检意与校准第1部分：拉力和（敢）压力试
验机调力系统的检验与校
3术鑫和庭义
GB/T10123.GB/T15970.1和GB/T15970.7界定的术语和定义适用于本文件。
4菜
家力端就开是会展在拉宠力和密妙全质共同非用下，过一段谢有后所产生能应力意断现象，
在钢剪接土结构中，用于爆靠土最性，会会钢销表形感一是藏密的健化展，快钢费处于不设感的纯化状态。假题，纯膜一且道到破坏，锅筋就会处于脱纯状态，在有足够水和绒气的条件下，便会爱生电化学及庭面享象解影赌植，销够豪精最馨地成的礼，城，装纹导等快整经在是煌方留做载的靠纹，由于在奶表面是现不连续的翼馋，导致裂纹的形成、扩展和最繁断裂。本方法遇过菌馨馨在喜报海祥环境中进行值减有惑便应登速求试骏，依格新时钢球式喜送行至规定时间后，摄装纹款目，制余强度或断后件长率等着标，来评定钢筋的皮力离触敬感性。
5减验溶液
除非另有规定，所用试度为分析魏化学剂。试教用水成为幕馆水或去富手水。所用的水在
3 GB/T 42861-2023 25C土2它下的电导率不高于2加s/m等于201s/e）。不应使用含助给块想的就化销，因为这整爆加刺商就起到诚刺戒促进制的作用。试验游液喜求见装1。
表1诚龄落液求
链化的质量分验
精藏PH馆
祥环境
% 0.8 a 3,5 3
大气区滨藏医潮鉴区（水设查动区）海水发海区
11.0~13.5 8.5-9.5 10.010.5 13.8~~18.3
签：在10艺5艺踏室溢下行游凌配翻，遵过人签氧化秀警节力
春诚择
6.1發医求
卷，1.1盘采用符合GB/T1499,1，GB/T1499.2规定的钢剪。钢筋横裁面遇常为圆形，钢筋表面为光照或带脑找格为62m50mm 6.1.2若试验机满足要求，建议采用贫原材进行试验。推荐试样规格为16m放，长度2000m就，可对领能卖持端进行加工来满足试验机要求。来持部位之问的平行长度意面不应进行任何加工处理。 6.1.3，经试验双方协商，也可对额装面进行切潮想工。加工中成避免外加放力案中的影购，诚样的形款和尺寸应特合GB/T15970.度的婴求。
创如，规格16mm的锅筋城工后试样尺寸的标距可为50mm，教面尺寸100m。意可采用小藏面试样，标大于10m，微面尺守小于30放m 费1.4诚验靠皮对试解进行外魔检验，无目视可见要教或其他可能影响断费的缺陷。 61.5试样数意一数为3个~5个，或搭相关产品标准规定或试验双方协商。
5.2诚样病备
对锈悠进行处，可在10它~35C的温条件下采用10%的碗做洗10min15mins并用蒸馈水成去高子水净洗至衰面器愿金属本色，饮风机热风吹于。
销筋原材试样在进入容馨内至少50M效长的部分应用涂禁等药离馋方法进行防护，试样宜打上永久的说购标记或数字。为了避免影响试验结聚，费注放标记在试样上的位置，应尽可
域送商试教区城。
试样备过程中应避免过热成过压，香厕会在衰面引趣效余应力我冶金学上的变化，热处理、化学撼光或电娜点光在菜然情说下可用于充照这种效座。还度注意减少抛光费留物对表面的污您。
其他餐求皮特合GB/T15970.1.GB/T15970.4的规定
7恒教商草辅加藏拉体力离辣试验
7.1魔健密液的选择
很据试验目的，按第5要求选择配制对应的试验落液，试验落液班用现配，不可黛复使用。
2 GB/T42661-2023
7.2.2加发要求及试验时间
试样放到机架中，从容器中穿诚，对试样加端，5m内裁至初始方，在个试验期间试验为力的变化应保特在初婚力士2%之内。
推荐划载初始力蕴及规宠的试验时间见表么。
裹2加初赖力篮發竭宠的试验时间
初教力值 kN 7KF 80%F BOKF
试验谢闻
90 30 10
连：F。为钢筋原录大力实链值，选用网批钢能2友试样选行测试快得。
7.2.3落凌的填充
期裁及试验时闻设定宠成之后，容馨应密封好以防抢鲜，试验漆渡应预先加热到基验爆度，再注人容器中。溶液的填充应在1mi1内。溶衰填充完成后试验计时开始。 7.2,4诚验温度
在试验开始5m么内，落液遵度应测登到试验温度士2以内，在试验过程中湿密应保持在设定溢度土2C以内。推荐海洋环境各区城游液试验漫度见表3，或由试验双方协商翁定。
表3雅荐溶液试验澡度
诚验发发
海祥环境
C 50 0 26 15
太区滋發区湖楚区（水发变员区）海水汉总区
7.2.5 无外加应力对比试验
接6.2要求制备对比钢筋样品，覆入间配置的落并设定相网的试验湿度，不加载外加应力，经版相间的试验时闻间，以比教所得结渠，证实外加应力的影响。 7.2.6试验的警止
试样发生破断谢，试验完成，应及时数下试样，您护断口，必要时对断口避行观案。 试验进行至规定时超后，即使试样没有被断，也可中止试验。此时试样可能已包含类纹，但还没有
梦展到完全彼新的塞度。所有未破断的试样，都应进行费绒检套。试祥用清水洗净我面残留管，嵌风机热风吹干。在放大倍数8倍~16借下进行外观检查，选取魔蚀最严益区城，记录试样表面1就及以上 GB/T42661—2023
长度裂纹的数目。也可截取裂纹最严重区域截面，测量最长裂纹的长度，必要时用金相显微镜或扫描电镜工具测量。
如果需要去除试样表面腐蚀产物，可采用GB/T16545中所述方法。 对于无裂纹的试样，截取试样的溶液浸泡区域和无外加应力对比试验后的钢筋在同一条件下进行
拉伸试验，对抗拉强度、断后伸长率进行比较，差值分别记为剩余强度和剩余断后伸长率。
注：试验终止时无外加应力对比钢筋试样不应断裂，否则此试验条件不适用于应力腐蚀敏感性的测试。 7.3加工试样试验
加工试样加载要求及试验时间按7.2.2要求，试验温度按7.2.4要求，其他要求应符合GB/T15970.4 的规定。 7.4结果评定
试验结果评定如下： a）试样断裂时，应力腐蚀敏感性可采用试样完全破断的时间表示。 b）若试样未断裂，可采用试样表面1cm及以上长度裂纹的数目、最长裂纹长度进行评定。 c）若试样未断裂，也可将腐蚀后钢筋进行拉伸试验，通过剩余强度和剩余断后伸长率进行评定。
8 慢应变速率应力腐蚀试验
8.1试验装置
采用可控制拉伸速率为10-3S-110-7S-1的应力腐蚀试验机，或对拉伸试验机改进，试样通过腐蚀槽与试验机的两个夹具连接，各项拉伸参数，如载荷、位移、时间等，均由连接试验机的微机系统控制采集。 8.2试验步骤
钢筋试样按第6章要求进行加工与制样，试验可在开路条件下进行，也可通过恒电位或恒电流方法对试样施加阴极极化。试样断裂后，应及时取下试样，保护断口，必要时对断口进行观察。其他步骤按照GB/T15970.7要求进行。 8.3非溶液环境试验
在一般大气环境下进行试验，不添加腐蚀溶液和不控制试验温度，其他试验条件与测试钢筋试样要求相同。 8.4结果评定
可用将暴露在试验环境中和暴露在非溶液环境中的相同试样进行比较的方法来评定应力腐蚀敏感性。比值偏离越远，则开裂敏感性越高，比值计算方法按式（1)）。
试样在试验环境中得到的结果
比值二 试样在非溶液环境中得到的结果
.....(1)
结果可用同一初始应变速率下的一个或多个参数来表示：
断裂时间；一断裂塑性应变；一延性，用断面收缩率或断后伸长率评定； —达到的最大载荷。
5 GB/T42661—2023
试验报告
试验报告应包括以下内容： a) 本文件编号； b) 试验日期和报告日期； c) 试样材料的完整描述，包括产品名称、牌号、规格、编号等； d) 试样的取样数量、部位、方向等； e) 使用仪器以及型号，加载方法和海洋环境选择； f) 试验初始力值； g) 评定试验结果所采用的方法（如完全破断时间、裂纹数目、裂纹长度、断裂塑性应变、剩余强度
和剩余断后伸长率等)； h) 敏感性结果； i) 断口形貌。
6
