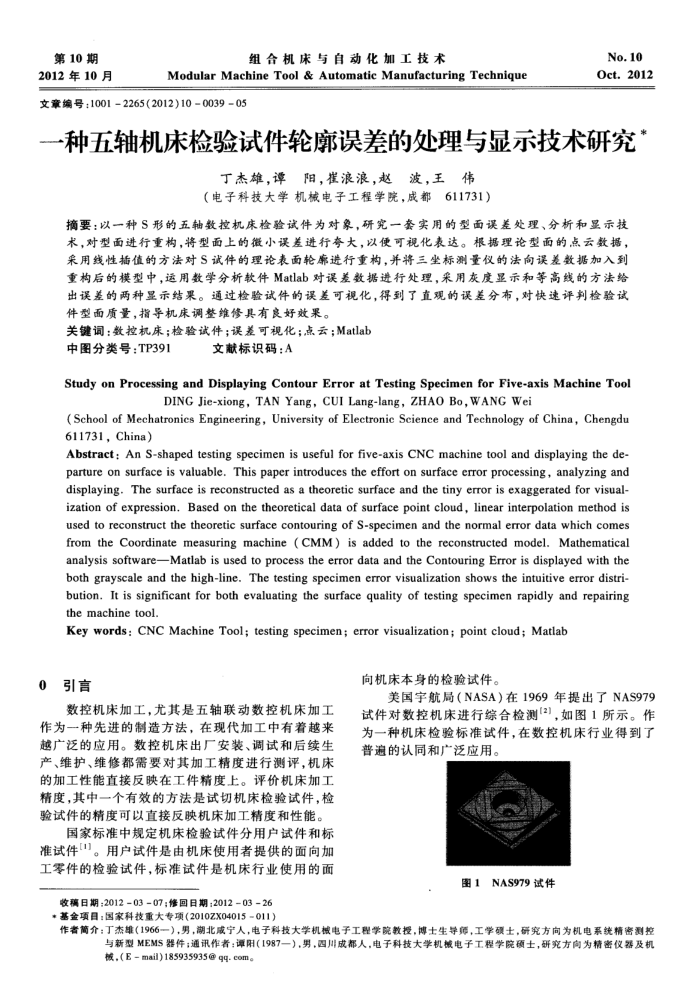

摘要∶以一种S形的五轴数控机床检验试件为对象，研究一套实用的型面误差处理、分析和显示技术，对型面进行重构，将型面上的微小误差进行夸大，以便可视化表达。根据理论型面的点云数据，采用线性插值的方法对S试件的理论表面轮廓进行重构，并将三坐标测量仪的法向误差数据加入到重构后的模型中，运用数学分析软件 Matlab对误差数据进行处理，采用灰度显示和等高线的方法给出误差的两种显示结果。通过检验试件的误差可视化，得到了直观的误差分布，对快速评判检验试件型面质量，指导机床调整维修具有良好效果。
