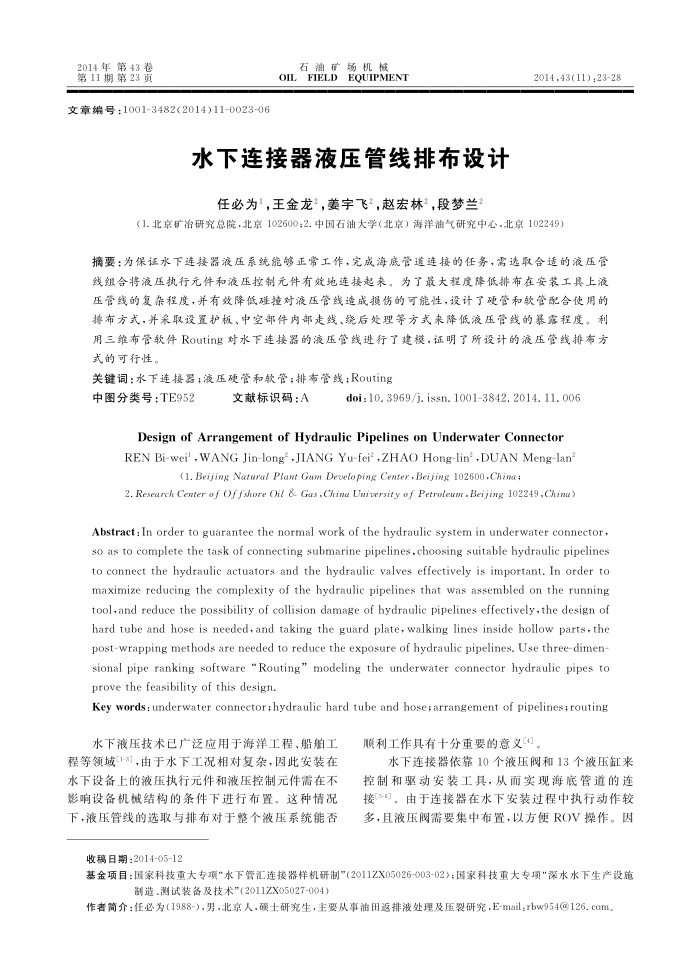

摘要∶为保证水下连接器液压系统能够正常工作，完成海底管道连接的任务，需选取合适的液压管线组合将液压执行元件和液压控制元件有效地连接起来。为了最大程度降低排布在安装工具上液压管线的复杂程度，并有效降低碰撞对液压管线造成损伤的可能性，设计了硬管和软管配合使用的排布方式，并采取设置护板、中空部件内部走线、绕后处理等方式来降低液压管线的暴露程度。利用三维布管软件Routing对水下连接器的液压管线进行了建模，证明了所设计的液压管线排布方式的可行性。
