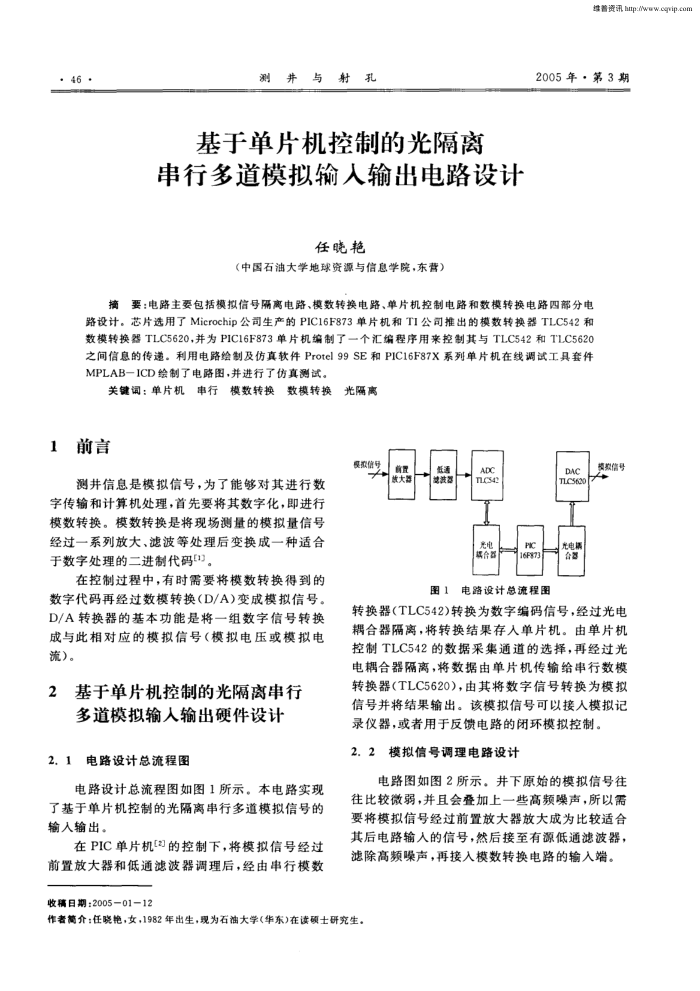

摘要∶电路主要包括模拟信号隔离电路、模数转换电路、单片机控制电路和数模转换电路四部分电路设计。芯片选用了Microchip公司生产的PIC16F873单片机和TI公司推出的模数转换器TLC542和数模转换器TLC5620，并为PIC16F873单片机编制了一个汇编程序用来控制其与TLC542和TLC5620 之间信息的传递。利用电路绘制及仿真软件Protel99 SE和PICl6F87X系列单片机在线调试工具套件MPLAB-ICD 绘制了电路图，并进行了仿真测试。
