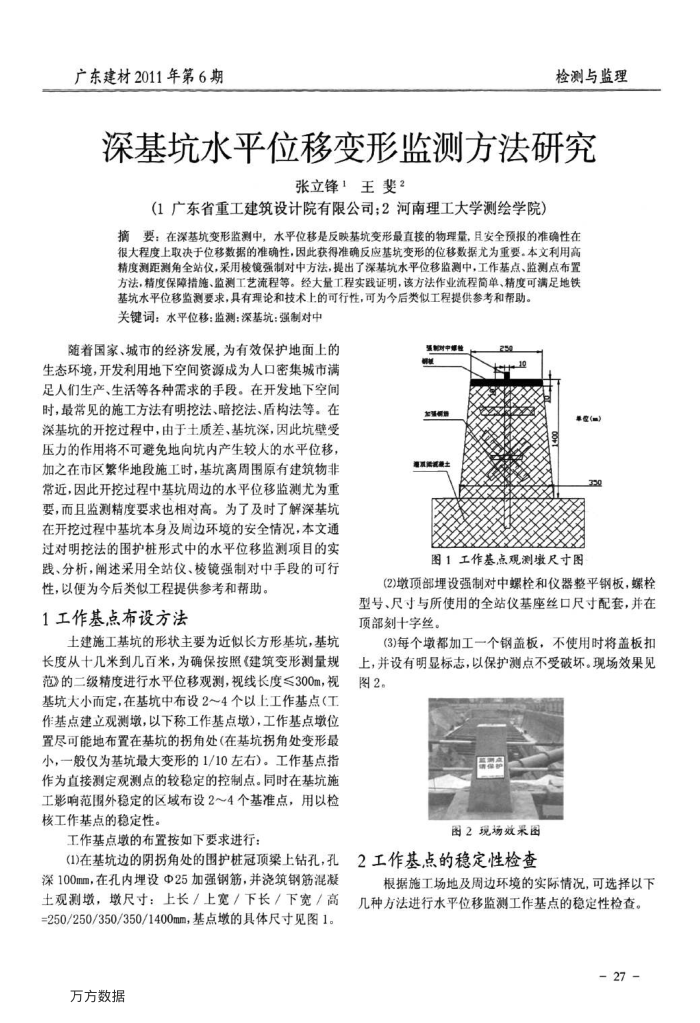

广东建材2011年第6期
检测与监理
深基坑水平位移变形监测方法研究
张立锋1王斐2
（1广东省重工建筑设计院有限公司：2河南理工大学测绘学院）
摘要：在深基坑变形监测中，水平位移是反映基坑变形最直接的物理量，且安全预报的准确性在很大程度上取决于位移数据的准确性，因此获得准确反应基坑变形的位移数据尤为重要。本文利用高精度测距测角全站仪，采用棱镜强制对中方法，提出了深基坑水平位移监测中，工作基点、监测点布置方法，精度保障措施、监测工艺流程等。经大量工程实践证明，该方法作业流程尚单、精度可满足地铁
基坑水平位移监测要求，具有理论和技术上的可行性，可为今后类似工程提供参考和帮助。关键词：水平位移：监测：深基坑：强制对中
随着国家、城市的经济发展，为有效保护地面上的生态环境，开发利用地下空间资源成为人口密集城市满足人们生产、生活等各种需求的手段。在开发地下空间时，最常见的施工方法有明挖法、暗挖法、盾构法等。在深基坑的开挖过程中，由于土质差、基坑深，因此坑壁受压力的作用将不可避免地向坑内产生较人的水平位移，加之在市区繁华地段施工时，基坑离周围原有建筑物非常近，因此开挖过程中基坑周边的水平位移监测尤为重要，而且监测精度要求也相对高。为了及时了解深基坑在开挖过程中基坑本身及周边环境的安全情况，本文通过对明挖法的围护桩形式中的水平位移监测项目的实践、分析，阐述采用全站仪、棱镜强制对中手段的可行
性，以便为今后类似工程提供参考和帮助。 1工作基点布设方法
土建施工基坑的形状主要为近似长方形基坑，基坑长度从十几米到几百米，为确保按照《建筑变形测量规范》的二级精度进行水平位移观测，视线长度≤300m，视基坑大小而定，在基坑中布设2～4个以上工作基点（工作基点建立观测频，以下称工作基点），工作基点墩位置尽可能地布置在基坑的拐角处(在基坑拐角处变形最小，一般仅为基坑最大变形的1/10左右)。工作基点指作为直接测定观测点的较稳定的控制点。同时在基坑施工影响范围外稳定的区域布设24个基准点，用以检核工作基点的稳定性。
工作基点墩的布置按如下要求进行：
(1)在基坑边的阴拐角处的围护桩冠顶梁上钻孔，孔深100mm，在孔内埋设Φ25加强钢筋，并浇筑钢筋混凝土观测墩，墩尺寸：上长／上宽／下长／下宽／高 =250/250/350/350/1400mm，基点墩的具体尺寸见图1。
方方数据
强对中
商加机带湖联据试凝士
X
10
度(m) 329
图1工作基点观测墩尺寸图
(2)墩顶部埋设强制对中螺栓和仪器整平钢板，螺栓型号、尺寸与所使用的全站仪基座丝口尺寸配套，并在顶部刻十字丝。
(3)每个墩都加工一个钢盖板，不使用时将盖板扣上，并设有明显标志，以保护测点不受破坏。现场效果见图2。
图2现场效果图
2工作基点的稳定性检查
根据施工场地及周边环境的实际情况，可选择以下几种方法进行水平位移监测工作基点的稳定性检查。
