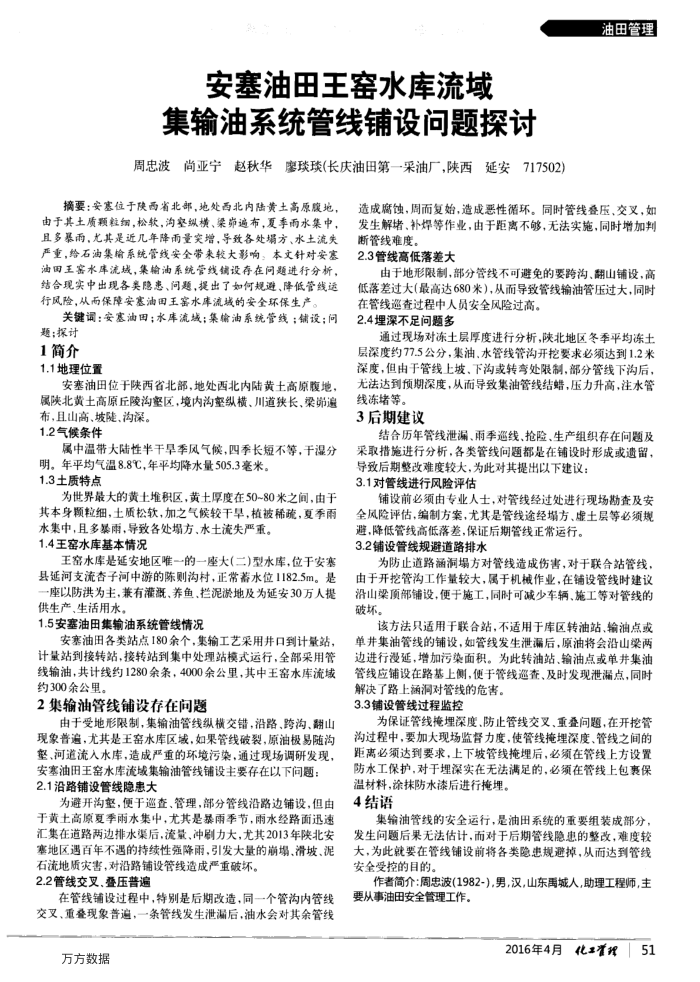

安塞油田王窑水库流域集输油系统管线铺设问题探讨周忠波尚亚宁赵秋华廖琰（长庆油田第一采油厂陕西延安717502)
摘要：安塞位于陕西省北部，地处西北内陆黄土高原腹地，由于其土质颗粒细，松软，沟坚纵横、梁帮遍布，夏季雨水集中，且多基雨，光其是近几年降雨量突增，导致各处娟方、水土流失严重，给石油集榆系统管线安全带来较大影响，本文针对安塞油因王窑水库流域，集输油系统管线铺设存在问题进行分析，结合现实中出现各美隐惠、问题，提出了如何规避、降低管线运行风险，从而保障安塞油田王窑水库流城的安全环保生产
关键调：安塞油田；水库流域；集愉油系统管线：铺设；问
题；探讨 1简介
1.1地理位置
安塞油田位于陕西省北部，地处西北内陆黄土高原腹地，属陕北黄土高原丘陵沟整区，境内沟玺纵横、川道狭长、梁卵遍
布，且山高、坡陡、沟深。 1.2气候条件
属中温带大陆性半干旱季风气候，四季长短不等，干湿分
明。年平均气温8.8℃，年平均降水量505.3毫米。 1.3土质特点
为世界最大的黄土堆积区，黄土厚度在50~80米之间，由于其本身颗粒细，土质松软，加之气候较干旱，植被稀疏，夏季雨
水集中，且多基雨，导致各处方，水土流失严重。 1.4王窑水库基本情况
王窑水库是延安地区唯一的一座大(二)型水库，位于安塞县延河支流杏子河中游的陈则沟村，正常著水位1182.5m。是一座以防洪为主，兼有灌溉、养鱼、拦泥淤地及为延安30万人提供生产，生活用水。
1.5安塞油田集输油系统管线情况
安塞油田各类站点180余个，集输工艺果用井口到计量站，计量站到接转站，接转站到集中处理站模式运行，全部采用管线输油，共计线约1280余条，4000余公里，其中王窑水库流域约300余公里。
2集输油管线铺设存在间题
由于受地形限制，集输油管线纵横交错，沿路、跨沟、翻山现象普遍，尤其是王窑水库区域，如果管线破裂，原油极易随沟整、河道流入水库，造成严重的环境污染，通过现场调研发现，
安塞油田王窑水库流域集输油管线铺设主要存在以下问题： 2.1沿路铺设管线隐患大
为避开沟整，便于巡查，管理，部分管线沿路边铺设，但由于黄土高原夏季雨水集中，尤其是暴雨季节，雨水经路面迅速汇集在道路两边排水渠后，流量、冲刷力大，尤其2013年陕北安塞地区遇百年不遇的持续性强降雨，引发大量的崩塌、滑坡、泥
石流地质灾害，对沿路铺设管线造成严重破坏。 2.2管线交叉、叠压普遍
在管线铺设过程中，特别是后期改造，同一个管沟内管线交叉、重叠现象普遍，一条管线发生泄漏后，油水会对其余管线
万方数据
油田管理
造成腐蚀，周而复始，造成恶性循环。同时管线叠压，交叉，如发生解堵、补焊等作业，由于距离不够，无法实施，同时增加判断管线难度。
2.3管线高低落差大
由于地形限制，部分管线不可避免的要跨沟、翻山铺设，高低落差过大最高达680米)，从而导致管线输油管压过大，同时
在管线巡查过程中人员安全风险过高。 2.4埋深不足问题多
通过现场对冻土层厚度进行分析，陕北地区冬季平均冻土层深度约77.5公分，集油，水管线管沟开挖要求必须达到1.2米深度，但由于管线上坡、下沟或转弯处限制，部分管线下沟后，无法达到预期深度，从面导致集油管线结蜡，压力升高，注水管线冻堵等。
3后期建议
结合历年管线泄漏、雨季巡线、抢险、生产组织存在问题及采取措施进行分析，各类管线问题都是在铺设时形成或遗留，
导致后期整改难度较大，为此对其提出以下建议： 3.1对管线进行风险评估
铺设前必须由专业人士，对管线经过处进行现场勘查及安全风险评估，编制方案，尤其是管线途经填方、虚土层等必须规
避，降低管线高低落差，保证后期管线正常运行。 3.2铺设管线规避道路排水
为防止道路涵润塌方对管线造成伤害，对于联合站管线，由于开挖管沟工作量较大，属于机械作业，在铺设管线时建议沿山梁顶部铺设，便于施工，同时可减少车辆，施工等对管线的破坏。
该方法只适用于联合站，不适用于库区转油站、输油点或单井集油管线的铺设，如管线发生泄漏后，原油将会沿山梁两边进行浸延，增加污染面积。为此转油站、输油点或单井集油管线应铺设在路基上侧，便于管线巡查、及时发现泄漏点，同时
解决了路上涌洞对管线的危害。 3.3铺设管线过程监控
为保证管线掩埋深度、防止管线交叉、重叠问题，在开挖管沟过程中，要加大现场监督力度，使管线掩埋深度、管线之间的距离必须达到要求，上下坡管线掩埋后，必须在管线上方设置防水工保护，对于埋深实在无法满足的，必须在管线上包裹保
温材料，涂抹防水漆后进行掩埋。 4结语
集输油管线的安全运行，是油田系统的重要组装成部分，发生问题后果无法估计，而对于后期管线隐患的整改，难度较大，为此就要在管线铺设前将各类隐患规避掉，从而达到管线安全受控的目的。
作者简介：周忠波(1982-).男，汉，山东禹城人，助理工程师，主要从事油田安全管理工作。
