进水阀门，进行泄压，并最终将容器中介质排空：
2.3.3而排气及压力表主要在充水过程中进行排气：在升压过程中监视容器压力：在泄压及容器排空过程中，破坏真空，加速容器排空
2.4试验边界
水压试验的边界包括容器本体，本
体连接的法兰密封面，以及与容器连接的第一个阀门及阀门前管道。水压试验前，需逐个确认边界是否能承受水压试
验的压力：边界隔离阀门压力等级必须满足水压试验压力，压力表、液位计等设备须进行隔离并排空。对于不便于隔离，或不能满足试验压力要求的地方，则需用加装盲板等方法进行隔离。
3.结束语
由于奏山二期属于二代改进机组，
其《核级承压容器耐压试验大纲》的计划和实施过程也有别于参考电厂，针对案山二期的特点以及外部收集的经验反馈，从文件准备、工具选型、临设设计、
Academic
学术
现场实施都建立了符合现场要求的模式，保证了水压试验的顺利实施，实现了核级承压容器水压试验准备到实施的体系从无到有的建立，为后续水压试验工作的顺利开展积累了宝贵的经验。
参考文献：
[1]核电厂核岛机械设备在役检查规
则（RSE-M），1997版[S].北京：核工业第二研究设计院，2007.

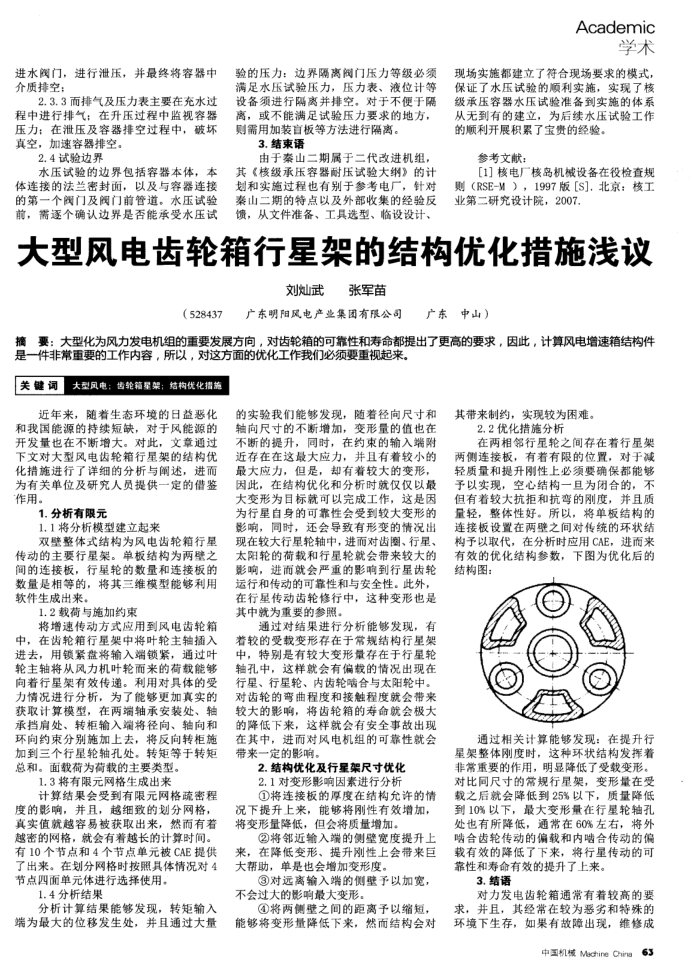

大型风电齿轮箱行星架的结构优化措施浅议
刘灿武张军苗
（528437广东明阳风电产业集团有限公司广东中山）
摘要：大型化为风力发电机组的重要发展方向，对齿轮箱的可靠性和寿命都提出了更高的要求，因此，计算风电增速箱结构件是一件非常重要的工作内容，所以，对这方面的优化工作我们必须要重视起来。
大型风电：齿轮箱星架；结构优化措施
关键词
近年来，随着生态环境的日益恶化和我国能源的持续短缺，对于风能源的开发量也在不断增大。对此，文章通过下文对大型风电齿轮箱行星架的结构优化措施进行了详细的分析与阐述，进而为有关单位及研究人员提供一定的借鉴作用。
1.分析有限元
1.1将分析模型建立起来
双壁整体式结构为风电齿轮箱行星传动的主要行星架。单板结构为两壁之间的连接板，行星轮的数量和连接板的数量是相等的，将其三维模型能够利用软件生成出来。
1.2载荷与施加约束
将增速传动方式应用到风电齿轮箱中，在齿轮箱行星架中将叶轮主轴插入进去，用锁紧盘将输入端锁紧，通过叶轮主轴将从风力机叶轮而来的荷载能够向着行星架有效传递。利用对具体的受力情况进行分析，为了能够更加真实的获取计算模型，在两端轴承安装处、轴承挡肩处、转柜输入端将径向、轴向和环向约束分别施加上去，将反向转柜施加到三个行星轮轴孔处。转矩等于转矩总和。面载荷为荷载的主要类型。
1.3将有限元网格生成出来
计算结果会受到有限元网格疏密程度的影响，并且，越细致的划分网格，真实值就越容易被获取出来，然而有若越密的网格，就会有着越长的计算时间。有10个节点和4个节点单元被CAE提供了出来。在划分网格时按照具体情况对4 节点四面单元体进行选择使用。
1.4分析结果
分析计算结果能够发现，转矩输入端为最大的位移发生处，并且通过大量
的实验我们能够发现，随着径向尺寸和轴向尺寸的不断增加，变形量的值也在不断的提升，同时，在约束的输入端附近存在在这最大应力，并且有着较小的最大应力，但是，却有着较大的变形，因此，在结构优化和分析时就仅仅以最大变形为目标就可以完成工作，这是因为行星自身的可靠性会受到较大变形的影响，同时，还会导致有形变的情况出现在较大行星轮轴中，进而对齿圈、行星、太阳轮的荷载和行星轮就会带来较大的影响，进而就会严重的影响到行星齿轮运行和传动的可靠性和与安全性。此外，在行星传动齿轮修行中，这种变形也是其中就为重要的参照。
通过对结果进行分析能够发现，有
着较的受裁变形存在于常规结构行星架中，特别是有较大变形量存在于行星轮轴孔中，这样就会有偏载的情况出现在行星、行星轮、内齿轮瞻合与太阳轮中。对齿轮的弯曲程度和接触程度就会带来较大的影响，将齿轮箱的寿命就会极大的降低下来，这样就会有安全事故出现在其中，进面而对风电机组的可靠性就会带来一定的影响。
2.结构优化及行星架尺寸优化 2.1对变形影响因素进行分析
①将连接板的厚度在结构允许的情
况下提升上来，能够将刚性有效增加，将变形量降低，但会将质量增加。
②将邻近输入端的侧壁宽度提升上来，在降低变形、提升刚性上会带来巨大帮助，单是也会增加变形度。
③对远离输入端的侧壁予以加宽，不会过大的影响最大变形。
④将两侧壁之间的距离予以缩短，能够将变形量降低下来，然而结构会对
其带来制约，实现较为困难。
2.2优化措施分析
在两相邻行星轮之间存在着行星架两侧连接板，有着有限的位置，对于减轻质量和提升刚性上必须要确保都能够予以实现，空心结构一旦为闭合的，不但有着较大抗拒和抗弯的刚度，并且质量轻，整体性好。所以，将单板结构的连接板设置在两壁之间对传统的环状结构予以取代，在分析时应用CAE，进而来有效的优化结构参数，下图为优化后的结构图：
通过相关计算能够发现：在提升行星架整体刚度时，这种环状结构发挥着非常重要的作用，明显降低了受载变形。对比同尺寸的常规行星架，变形量在受载之后就会降低到25%以下，质量降低到10%以下，最大变形量在行星轮轴孔处也有所降低，通常在60%左右，将外啮合齿轮传动的偏载和内啮合传动的偏载有效的降低了下来，将行星传动的可靠性和寿命有效的提升了上来。
3.结语
对力发电齿轮箱通常有着较高的要求，并且，其经常在较为恶劣和特殊的环境下生存，如果有故障出现，维修成
