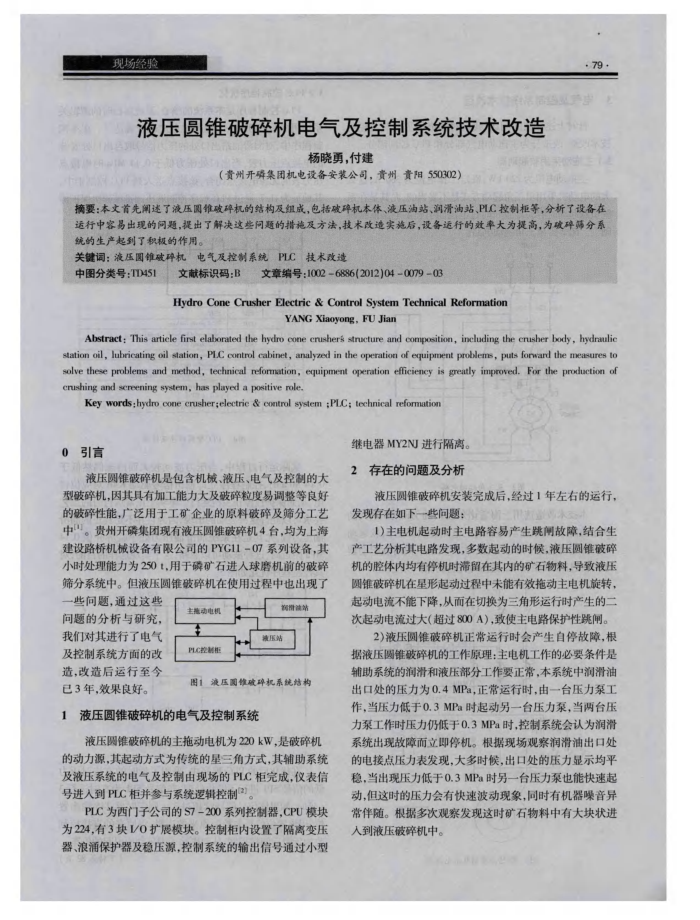

现场经验
液压圆锥破碎机电气及控制系统技术改造
杨晓勇，付建
（贵州开磷集团机电设备安装公司，贵州贵阳550302）
79
摘要：本文首先阐述了液压圆维破辞机的结构及组成，包括破牌机本体、液压油站、润滑油站、P拉制柜等，分新了设备在运行中容易出现的间题，提出了解决这些问题的措施及方法，技术改造实施后，设备运行的效率大为提高，为破碑筛分系统的生产起到了积极的作用。
关键调：液压圆锥破碎机电气及控制系统PIC技术改造
中图分类号：TD451
文献标识码：B文章编号：1002-6886（2012）04-0079-03
Hydro Cone Crusher Electric & Control System Technical Reformation
YANG Xiaoyong, FU Jian
Abstract: This article first elaborated the hydro cone crushers structure and composition, including the crusher body, hydnaulic station oil, lubricating oil station, Pl.C control cabinet, analyzed in the operation of equipment problems, puts fonwarnd the measures to solve these problems and method, technical refomation, equipment operation efficieney is greatly improved. For the production of crushing and screening system, has played a positive role.
Key words:hydro cone cnusher;electrie & control system ;PLC; technical refomation
0引言
液压圆锥破碎机是包含机械、液压、电气及控制的大型破碎机，因其具有加工能力大及破碎粒度易调整等良好的破碎性能，广泛用于工矿企业的原料破碎及筛分工艺中国。贵州开磷集团现有液压圆锥破碎机4台，均为上海建设路桥机械设备有限公司的PYG11-07系列设备，其小时处理能力为250t，用于碍矿石进人球磨机前的破碎筛分系统中。但液压圆锥破碎机在使用过程中也出现了
些问题，通过这些问题的分析与研究，我们对其进行了电气及控制系统方面的改造，改造后运行至今已3年，效果良好。
主能动电机 PLC控相
超能激站
湖医站
图1液压菌维破碎机系统结构
1液压圆锥破碎机的电气及控制系统
液压锥破碎机的主拖动电机为220kW，是破碎机的动力源，其起动方式为传统的星三角方式，其辅助系统及液压系统的电气及控制由现场的PLC柜完成，仪表信号进入到PLC柜并参与系统逻辑控制[2]
PLC为西门子公司的S7-200系列控制器，CPU模块为224，有3块V0扩展模块。控制柜内设置了隔离变压器、浪通保护器及稳压源，控制系统的输出信号通过小型
继电器MY2N进行隔离。 2存在的问题及分析
液压圆锥破碎机安装完成后，经过1年左右的运行，发现存在如下一些间题：
1）主电机起动时主电路容易产生跳闸故障，结合生产工艺分析其电路发现，多数起动的时候，液压圆锥破碎机的腔体内均有停机时滞留在其内的矿石物料，导致液压圆破碎机在星形起动过程中未能有效拖动主电机旋转，起动电流不能下降，从面在切换为三角形运行时产生的二次起动电流过大（超过800A），致使主电路保护性跳闸。
2)液压圆锥破碎机正常运行时会产生自停故障，根据液压圆锥破碎机的工作原理：主电机工作的必要条件是辅助系统的润滑和液压部分工作要正常，本系统中润滑油出口处的压力为0.4MPa，正常运行时，由一台压力泵工作，当压力低于0.3MPa时起动另一台压力泵，当两台压力泵工作时压力仍低于0.3MPa时，控制系统会认为润滑系统出现故障而立即停机。根据现场观察润滑油出口处的电接点压力表发现，大多时候，出口处的压力显示均平稳，当出现压力低于0.3MPa时另一台压力泵也能快速起动，但这时的压力会有快速波动现象，同时有机器噪音异常伴随。根据多次观察发现这时矿石物料中有大块状进入到液压破碎机中。
