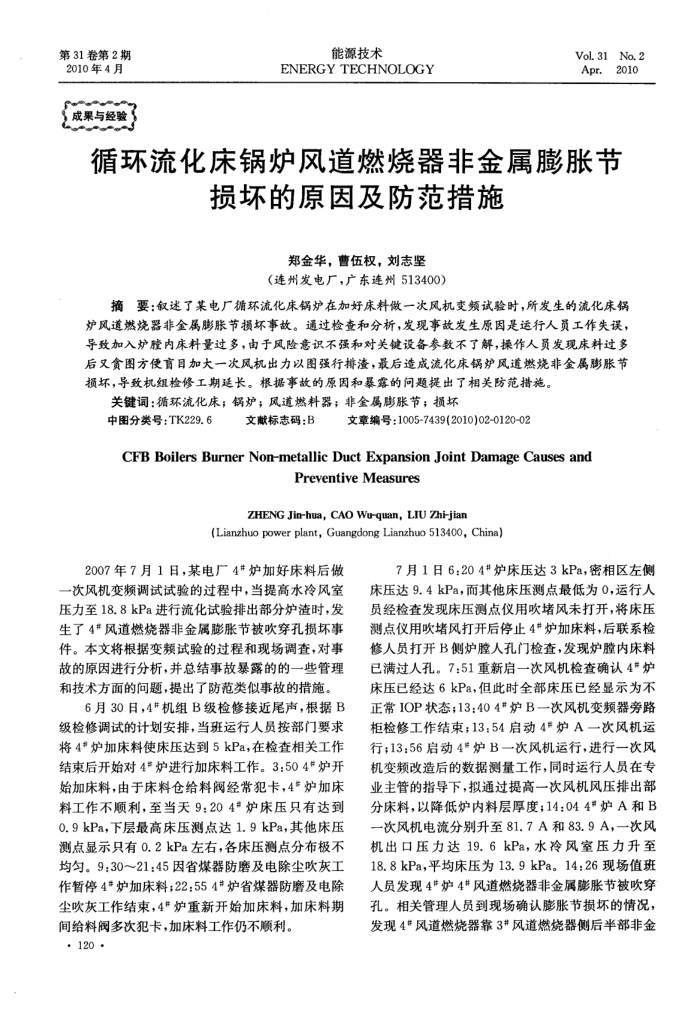

第31卷第2期 2010年4月
成果与经验
能源技术
ENERGYTECHNOLOGY
Vol.31No.2 Apr.2010
循环流化床锅炉风道燃烧器非金属膨胀节
损坏的原因及防范措施
郑金华，曹伍权，刘志坚
（连州发电广，广东连州513400）
摘要：叙述了某电厂循环流化床锅炉在加好床料做一次风机变频试验时，所发生的流化床锅炉风道燃烧器非金属膨胀节损坏事故。通过检查和分析，发现事故发生原因是运行人员工作失误，导致加入炉整内床料量过多，由于风险意识不强和对关键设备参数不了解，操作人员发现床料过多
损坏，导致机组检修工期延长。根据事故的原因和暴露的问题提出了相关防范措施。
关键词：循环流化床；锅炉；风道燃料器；非金属膨胀节；损坏
中图分类号：TK229.6
文献标志码：B
文章编号：1005-7439(2010)02-0120-02
CFBBoilersBurnerNon-metallicDuctExpansionJointDamageCausesand
PreventiveMeasures
ZHENG Jin-hua, CAO Wu-quan, LIU Zhi-jian
(Lianzhuo power plant, Guangdong Lianzhuo 513400, China)
2007年7月1日，某电厂4#炉加好床料后做
一次风机变频调试试验的过程中，当提高水冷风室压力至18.8kPa进行流化试验排出部分炉渣时，发生了4"风道燃烧器非金属膨胀节被吹穿孔损坏事件。本文将根据变频试验的过程和现场调查，对事故的原因进行分析，并总结事故暴露的的一些管理和技术方面的问题，提出了防范类似事故的措施。
6月30日，4#机组B级检修接近尾声，根据B 级检修调试的计划安排，当班运行人员按部门要求将4"炉加床料使床压达到5kPa，在检查相关工作结束后开始对4*炉进行加床料工作。3：504"炉开始加床料，由于床料仓给料阀经常犯卡，4*炉加床料工作不顺利，至当天9：204"炉床压只有达到 0.9kPa，下层最高床压测点达1.9kPa，其他床压测点显示只有0.2kPa左右，各床压测点分布极不均匀。9：3021：45因省煤器防磨及电除尘吹灰工作暂停4*炉加床料；22：554#炉省煤器防磨及电除尘吹灰工作结束，4"炉重新开始加床料，加床料期
间给料阀多次犯卡，加床料工作仍不顺利。· 120·
7月1日6：204#炉床压达3kPa，密相区左侧床压达9.4kPa，而其他床压测点最低为0，运行人员经检查发现床压测点仪用吹堵风未打开，将床压测点仪用吹堵风打开后停止4#炉加床料，后联系检修人员打开B侧炉膛人孔门检查，发现炉内床料已满过人孔。7：51重新启一次风机检查确认4"炉床压已经达6kPa，但此时全部床压已经显示为不正常IOP状态；13：404"炉B一次风机变频器旁路柜检修工作结束；13：54启动4"炉A一次风机运行；13：56启动4*炉B一次风机运行，进行一次风机变频改造后的数据测量工作，同时运行人员在专业主管的指导下，拟通过提高一次风机风压排出部分床料，以降低炉内料层厚度；14：044"炉A和B 一次风机电流分别升至81.7A和83.9A，一次风机出口压力达19.6kPa，水冷风室压力升至 18.8kPa，平均床压为13.9kPa。14:26现场值班人员发现4*炉4风道燃烧器非金属膨胀节被吹穿孔。相关管理人员到现场确认膨胀节损坏的情况，发现4#风道燃烧器靠3"风道燃烧器侧后半部非金
