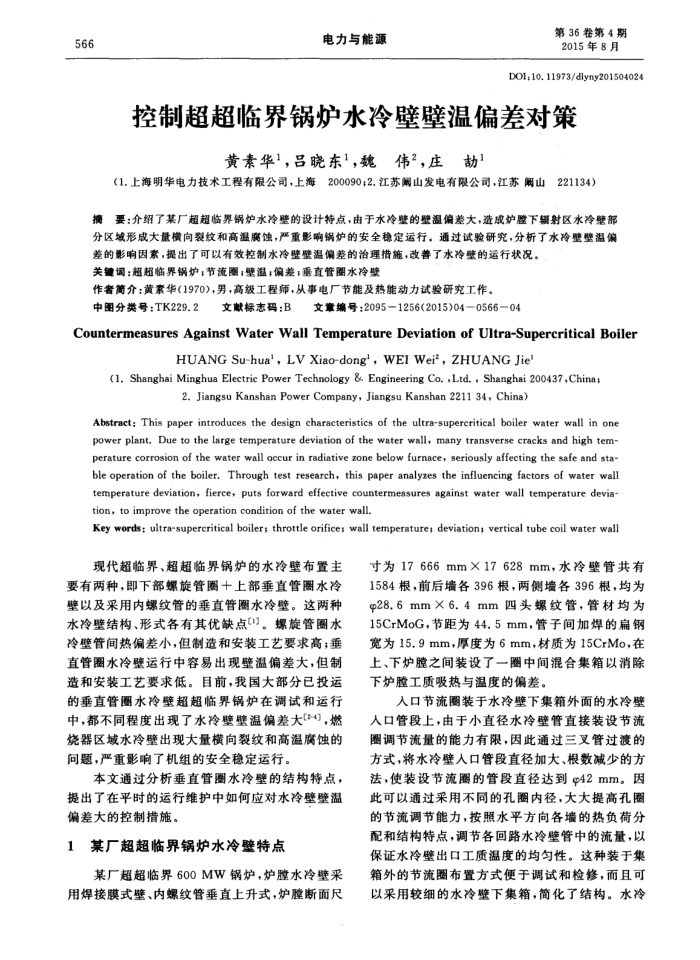

电力与能源
第36卷第4期 2015年8月
DOI;10.11973/dlyny201504024
控制超超临界锅炉水冷壁壁温偏差对策
黄素华，吕晓东，魏伟’，庄劫
(1.上海明华电力技术工程有限公司，上海200090;2.江苏崛山发电有限公司，江苏阀山：221134)）
摘要：介绍了某厂超超临界锅炉水冷壁的设计特点，由于水冷壁的壁温偏差大，造成炉下辑射区水冷壁部分区域形成大量横向装纹和高温腐蚀，严重影响锅炉的安全稳定运行。通过试验研究，分析了水冷壁壁温偏
差的影响因素，提出了可以有效控制水冷壁壁温偏差的治理措施，改善了水冷壁的运行状况。关键调：超超临界锅炉；节流圈;壁温；偏差重直管圈水冷整
作奢简介：黄索华(1970)，男，高级工程师，从事电厂节能及热能动力试验研究工作。
中图分类号：TK229.2文献标志码：B文章编号：2095-1256(2015)04—056604
Countermeasures Against Water Wall TemperatureDeviation of Uitra-Supercritical Boiler
HUANG Su-hua',LVXiao-dong',WEI Wei',ZHUANG Jie
(1. Shanghai Minghua Electric Power Technology &. Engineering Co, ,Ltd, , Shanghai 200437,China;
2. Jiangsu Kanshan Power Company, Jiangsu Kanshan 2211 34, China)
Abstract: This paper introduces the design characteristics of the ultra-supereritical boiler water wall in one power plant. Due to the large temperature deviation of the water wall, many transverse cracks and high tem perature corrosion of the water wall occur in radiative zone below furnace, seriously affecting the safe and sta ble operation of the boiler. Through test research, this paper analyzes the influencing factors of water wal temperature deviation, fierce, puts forward effective countermeasures against water wall temperature devia tion, to improve the operation condition of the water wall.
Key words: ultra-supercritical boiler; throttle orifice; wall temperature; deviation; vertical tube coil water wall
现代超临界、超超临界锅炉的水冷壁布置主要有两种，即下部螺旋管圈十上部垂直管圈水冷坚以及采用内螺纹管的垂直普圈水冷壁。这两种水冷壁结构、形式各有其优缺点。螺旋管圈水冷壁管间热偏差小，但制造和安装工艺要求高；垂直管围水冷壁运行中容易出现壁温偏差大，但制造和安装工艺要求低。目前，我国大部分已投运的垂直管圈水冷壁超超临界锅炉在调试和运行中，都不同程度出现了水冷壁壁温偏差大[2-4]，燃烧器区域水冷壁出现大量横向裂纹和高温腐蚀的问题，严重影响了机组的安全稳定运行。
本文通过分析垂直管测水冷壁的结构特点，提出了在平时的运行维护中如何应对水冷壁壁温偏差大的控制措施。
某厂超超临界锅炉水冷壁特点 1
某厂超超临界600MW锅炉，炉膛水冷壁采用焊接膜式壁、内螺纹管垂直上升式，炉膛断面尺
寸为17666mm×17628mm，水冷壁管共有 1584根，前后墙各396根，两侧墙各396根，均为 28.6mmX6.4mm四头螺纹管，管材均为 15CrMoG，节距为44.5mm，管子间加焊的扁钢宽为15.9mm，厚度为6mm，材质为15CrMo，在上、下炉膛之间装设了一圈中间混合集箱以消除下炉腹工质吸热与温度的偏差。
人口节流圈装于水冷壁下集箱外面的水冷壁人口管段上，由于小直径水冷壁管直接装设节流圈调节流量的能力有限，因此通过三叉管过渡的方式，释水冷壁人口管段直径加大、根数减少的方法，使装设节流圈的管段直径达到42mm。因此可以通过采用不同的孔圈内径，大大提高孔圈的节流调节能力，按照水平方向各墙的热负荷分配和结构特点，调节各回路水冷壁管中的流量，以保证水冷壁出口工质温度的均匀性。这种装于集箱外的节流圈布置方式便于调试和检修，而且可以采用较细的水冷壁下集箱，简化了结构。水冷
