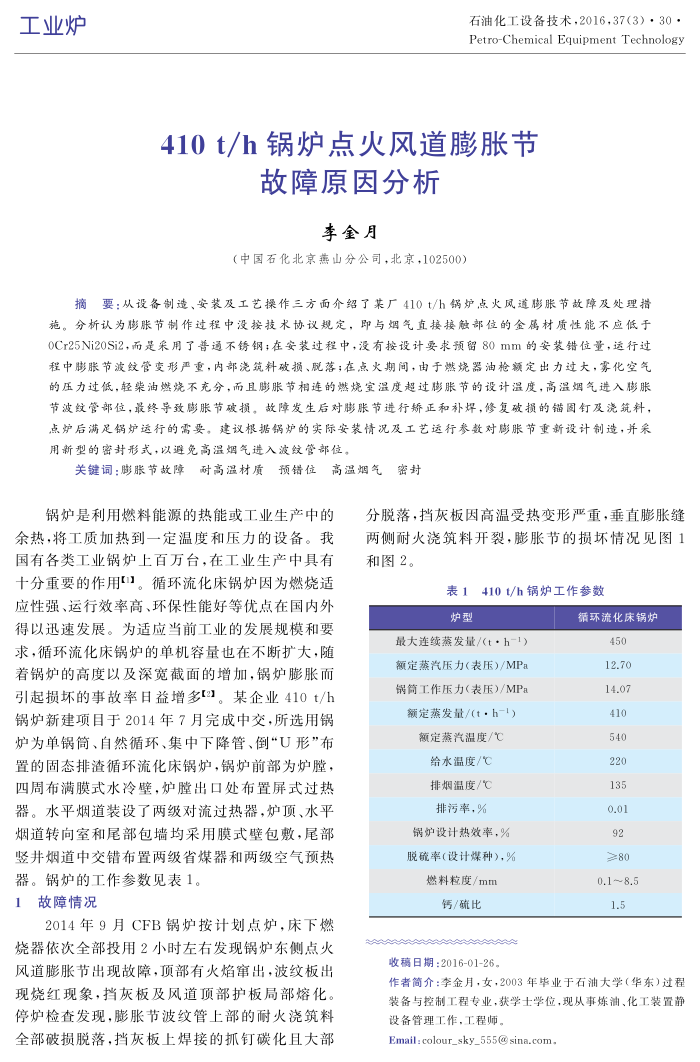

410t/h锅炉点火风道膨胀节
故障原因分析
李金月
（中国石化北京燕山分公司，北京，102500）
摘要：从设备制造、安装及工艺操作三方面介绍了某厂410t/h锅炉点火风道胀节故障及处理措施。分析认为胀节制作过程中没按技术协议规定，即与烟气直接接触部位的金属材质性能不应低于 0Cr25Ni20Si2，而是采用了普通不锈钢;在安装过程中，没有按设计要求预留80mm的安装错位量，运行过程中膨胀节波纹管变形严重，内部浇筑料破损、脱落；在点火期间，由于燃烧器油枪额定出力过大，雾化空气的压力过低，轻柴油燃烧不充分，而且膨胀节相连的燃烧温度超过膨胀节的设计温度，高温烟气进入膨胀节波纹管部位，最终导致膨胀节破损。故障发生后对胀节进行矫正和补焊，修复破损的锚固钉及浇筑料，点炉后满足锅炉运行的需要。建议根据锅炉的实际安装情况及工艺运行参数对膨胀节重新设计制造，并采用新型的密对形式，以避免高温烟气进入波纹管部位。
关键词：膨胀节故障耐高温材质预错位高温烟气密封
锅炉是利用燃料能源的热能或工业生产中的
余热，将工质加热到一定温度和压力的设备。我国有各类工业锅炉上百万台，在工业生产中具有十分重要的作用1。循环流化床锅炉因为燃烧适应性强、运行效率高、环保性能好等优点在国内外得以迅速发展。为适应当前工业的发展规模和要求，循环流化床锅炉的单机容量也在不断扩大，随者锅炉的高度以及深宽截面的增加，锅炉膨胀而引起损坏的事故率日益增多[2]。某企业410t/h 锅炉新建项目于2014年7月完成中交，所选用锅炉为单锅筒、自然循环、集中下降管、倒“U形”布置的固态排渣循环流化床锅炉，锅炉前部为炉膛，四周布满膜式水冷壁，炉障出口处布置屏式过热器。水平烟道装设了两级对流过热器，炉顶、水平烟道转向室和尾部包墙均采用膜式壁包敷，尾部竖井烟道中交错布置两级省煤器和两级空气预热
器。锅炉的工作参数见表1。 1故障情况
2014年9月CFB锅炉按计划点炉，床下燃烧器依次全部投用2小时左右发现锅炉东侧点火风道膨胀节出现故障，顶部有火焰窜出，波纹板出现烧红现象，挡灰板及风道顶部护板局部熔化，停炉检查发现，膨胀节波纹管上部的耐火浇筑料全部破损脱落，挡灰板上焊接的钉碳化且大部
分脱落，挡灰板因高温受热变形严重，垂直膨胀缝两侧耐火浇筑料开裂，膨胀节的损坏情况见图1 和图2。
表1410t/h锅炉工作参数
炉型
最大连续蒸发量/(t·h-1) 额定蒸汽压力（表压）/MPa 锅筒工作压力（表压)/MPa 额定蒸发量/(t·h-1）额定蒸汽温度/℃
给水温度/℃ 排烟温度/℃ 排污率，%
锅炉设计热效率，% 脱硫率(设计煤种），% 燃料粒度/mm 钙/硫比
收稿日期：2016-01-26。
循环流化床锅炉
450 12.70 14.07 410 540 220 135 0.01 26 80 0.1~8.5 1.5
作者简介：李金月，女，2003年毕业于石油大学（华东）过程装备与控制工程专业，获学士学位，现从事炼油、化工装置静设备管理工作，工程师。
