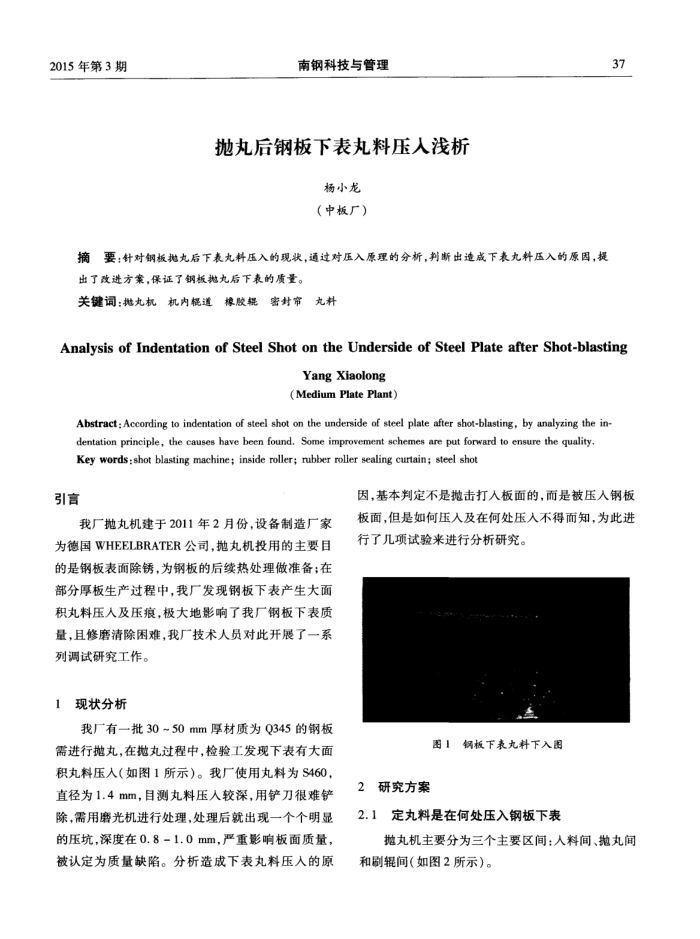

2015年第3期
南钢科技与管理
抛丸后钢板下表丸料压人浅析
杨小龙（中板厂）
摘要：针对钢板抛丸后下表丸料压入的现状，通过对压入原理的分析，判断出造成下表九料压入的原因，提出了改进方案，保证了钢板抛九后下表的质量。
关键调：抛丸机机内辊道橡胶撬密封帘九料
37
Analysis of Indentation of Steel Shot on theUnderside of Steel Plate after Shot-blasting
YangXiaolong(Medium Plate Plant)
Abstract : According to indentation of steel shot on the underside of steel plate after shot-blasting, by analyzing the in-dentation principle, the causes have been found. Some improvement schemes are put forward to ensure the quality Key words :shot blasting machine; inside roller; rubber roller sealing curtain; steel shot
引言
我厂抛丸机建于2011年2月份，设备制造厂家为德国WHEELBRATER公司，抛丸机投用的主要目的是钢板表面除锈，为钢板的后续热处理做准备；在部分厚板生产过程中，我厂发现钢板下表产生大面积丸料压人及压痕，极大地影响了我厂钢板下表质量，且修磨清除困难，我厂技术人员对此开展了一系
列调试研究工作。 1
现状分析
我厂有一批30~50mm厚材质为0345的钢板需进行抛丸，在抛丸过程中，检验工发现下表有大面积丸料压人（如图1所示）。我厂使用丸料为S460，直径为1.4mm，目测丸料压人较深，用铲刀很难铲除，需用磨光机进行处理，处理后就出现一个个明显的压坑，深度在0.8-1.0mm，严重影响板面质量，被认定为质量缺陷。分析造成下表丸料压人的原
因，基本判定不是抛击打入板面的，而是被压入钢板板面，但是如何压入及在何处压人不得而知，为此进行了几项试验来进行分析研究。
图1钢板下表九料下入图
2研究方案
2.1定丸料是在何处压入钢板下表
抛丸机主要分为三个主要区间：人料间、抛丸间和剧辊间（如图2所示）。
