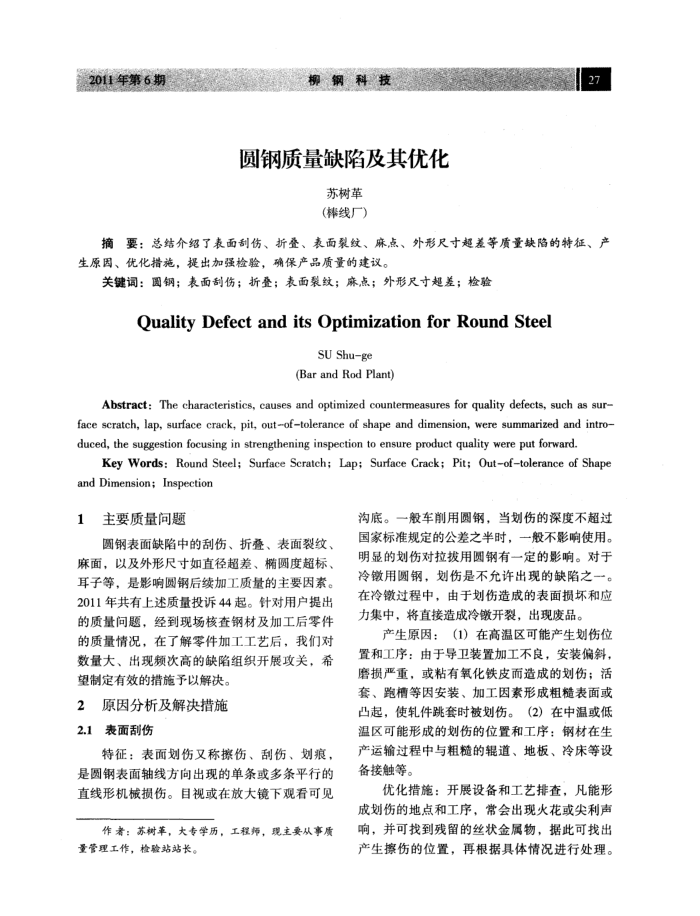

2011年第6期
圆钢质量缺陷及其优化
苏树革(棒线厂)
27
摘要：总结介绍了表面刮伤、折叠、表面裂纹、麻点、外形尺寸超差等质量缺陷的特征、产生原因、优化措施，提出加强检验，确保产品质量的建议。
关键词：圆钢；表面刮伤；折叠；表面裂纹；麻点；外形尺寸超差；检验
QualityDefectanditsOptimizationforRoundSteel
SU Shu-ge(Bar and Rod Plant)
Abstract: The characteristics, causes and optimized countermeasures for quality defects, such as sur-face scratch, lap, surface crack, pit, out-oftolerance of shape and dimension, were summarized and intro duced, the suggestion focusing in strengthening inspection to ensure product quality were put forward
Key Words: Round Steel; Surface Scratch; Lap; Surface Crack; Pit; Out-of-tolerance of Shape andDimension;Inspection
主要质量问题 1
圆钢表面缺陷中的刮伤、折叠、表面裂纹、麻面，以及外形尺寸如直径超差、圆度超标、耳子等，是影响圆钢后续加工质量的主要因素。 2011年共有上述质量投诉44起。针对用户提出的质量间题，经到现场核查钢材及加工后零件的质量情况，在了解零件加工工艺后，我们对数量大、出现频次高的缺陷组织开展攻关，希望制定有效的措施予以解决。
原因分析及解决措施 2
2.1表面刮伤
特征：表面划伤又称擦伤、刮伤、划痕，是圆钢表面轴线方向出现的单条或多条平行的直线形机械损伤。目视或在放大镜下观看可见
作者：苏树革，大专学历，工程师，现主要从事质量管理工作，检验站站长。
沟底。一般车削用圆钢，当划伤的深度不超过国家标准规定的公差之半时，一般不影响使用。明显的划伤对拉拨用圆钢有一定的影响。对于冷镦用圆钢，划伤是不允许出现的缺陷之一。在冷镦过程中，由于划伤造成的表面损坏和应力集中，将直接造成冷锁开裂，出现废品，
产生原因：（1）在高温区可能产生划伤位置和工序：由于导卫装置加工不良，安装偏斜，磨损严重，或粘有氧化铁皮而造成的划伤；活套、跑槽等因安装、加工因素形成粗糙表面或凸起，使轧件跳套时被划伤。(2）在中温或低温区可能形成的划伤的位置和工序：钢材在生产运输过程中与粗糙的辑道、地板、冷床等设备接触等。
优化措施：开展设备和工艺排查，凡能形成划伤的地点和工序，常会出现火花或尖利声响，并可找到残留的丝状金属物，据此可找出产生擦伤的位置，再根据具体情况进行处理。
