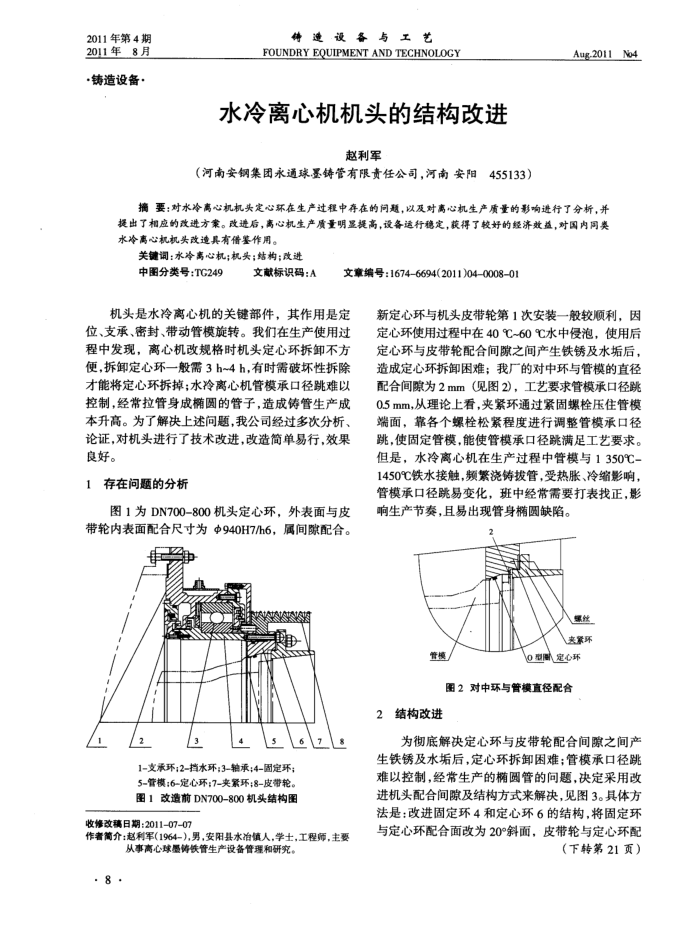

水冷离心机机头的结构改进
赵利军
（河南安钢集团永通球墨铸管有限责任公司，河南安阳455133）
Aug.2011N4
摘要：对水冷离心机机头定心环在生产过程中存在的同题，以及对离心机生产质量的影响进行了分析，并提出了相应的改进方案。改进后，离心机生产质量明显提高，设备运行稳定，获得了较好的经济效益，对国内同类水冷高心机机头改造具有借整作用。
关键调：水冷离心机；机头；结构；改进
中图分类号：TG249
文献标识码：A
文章编号：16746694(2011)04000801
机头是水冷离心机的关键部件，其作用是定位、支承、密封、带动管模旋转。我们在生产使用过程中发现，离心机改规格时机头定心环拆卸不方便，拆卸定心环一般需3h~4h，有时需破坏性拆除才能将定心环拆掉；水冷离心机管模承口径跳难以控制，经常拉管身成圆的管子，造成铸管生产成本升高。为了解决上述间题，我公司经过多次分析、论证，对机头进行了技术改进，改造简单易行，效果良好。
存在问题的分析 1
图1为DN700-800机头定心环，外表面与皮带轮内表面配合尺寸为中940H7/h6，属间隙配合。
2
3
5
161718
1-支承环；2-挡水环；3-轴承；4-固定环； 5-管模：6-定心环：7-夹紧环；8-皮带轮。图1改造前DN700-800机头结构图
收修改稿日期：2011-07-07
作者简介：赵利军(1964-)，男，安阳县水冶镇人，学士，工程师，主要
从事高心球墨传铁管生产设备管理和研究。
.8.
新定心环与机头皮带轮第1次安装一般较顺利，因定心环使用过程中在40℃~60℃水中侵泡，使用后定心环与皮带轮配合间之间产生铁锈及水垢后，造成定心环拆卸困难；我厂的对中环与管模的直径配合间隙为2mm见图2)，工艺要求管模承口径跳 0.5mm,从理论上看，夹紧环通过紧固螺栓压住管模端面，靠各个螺栓松紧程度进行调整管模承口径跳，使固定管模，能使管模承口径跳满足工艺要求。但是，水冷离心机在生产过程中管模与1350℃-1450℃铁水接触，频繁浇铸拔管，受热胀、冷缩影响，管模承口径跳易变化，班中经常需要打表找正，影响生产节奏，且易出现管身椭圆缺陷。
螺丝丧繁环
管模
0型定心环
图2对中环与管模直径配合
2结构改进
为彻底解决定心环与皮带轮配合间隙之间产生铁锈及水垢后，定心环拆卸困难；管模承口径跳难以控制，经常生产的椭圆管的间题，决定采用改进机头配合间隙及结构方式来解决，见图3。具体方法是：改进固定环4和定心环6的结构，将固定环与定心环配合面改为20°斜面，皮带轮与定心环配
（下转第21页）
