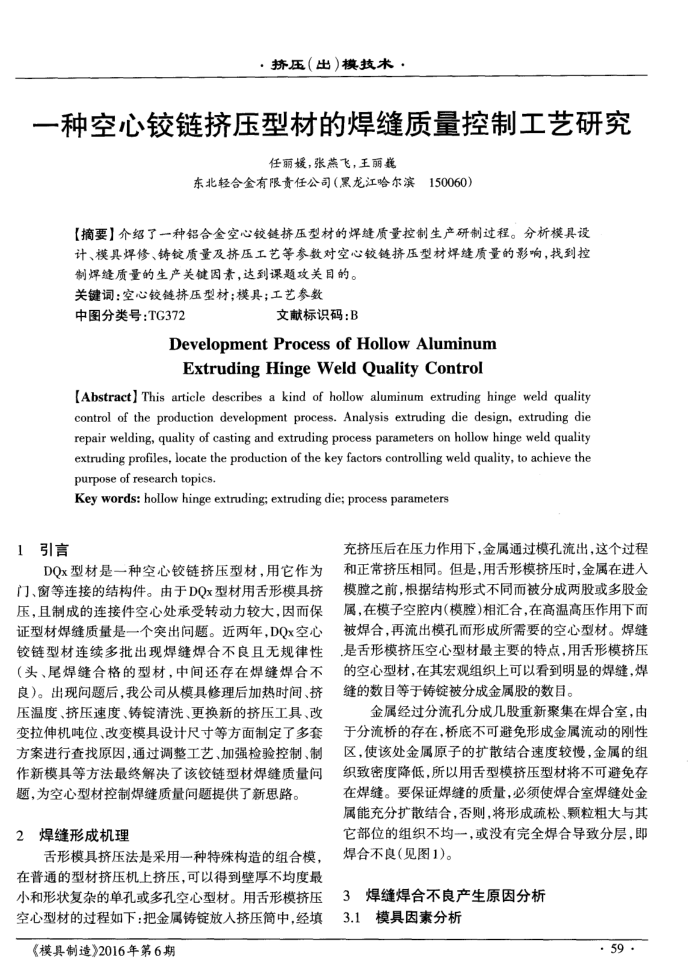

一种空心铰链挤压型材的焊缝质量控制工艺研究
任丽媛，张燕飞，王丽巍
东北轻合金有限责任公司（黑龙江哈尔滨150060）
【摘要】介绍了一种铝合金空心铰链挤压型材的焊缝质量控制生产研制过程。分析模具设计、模具焊修、铸键质量及挤压工艺等参数对空心铰链挤压型材焊缝质量的影响，找到控
制焊缝质量的生产关键因素，达到课题攻关目的。关键词：空心铰链挤压型材：模具；工艺参数
中图分类号：TG372
文献标识码：B
DevelopmentProcess ofHollowAluminum ExtrudingHingeWeldQualityControl
[Abstract] This article describes a kind of hollow aluminum extruding hinge weld quality control of the production development process. Analysis extruding die design, extruding die repair welding, quality of casting and extruding process parameters on hollow hinge weld quality extruding profiles, locate the production of the key factors controlling weld quality, to achieve the purpose of research topics.
Key words: hollow hinge extruding; extruding die; process parameters
1引言
DQx型材是一种空心铰链挤压型材，用它作为门、窗等连接的结构件。由于DQx型材用舌形模具挤压，且制成的连接件空心处承受转动力较大，因而保证型材焊缝质量是一个突出间题。近两年，DOx空心铰链型材连续多批出现焊缝焊合不良且无规律性（头、尾焊缝合格的型材，中间还存在焊缝焊合不良）。出现问题后，我公司从模具修理后加热时间、挤压温度、挤压速度、铸锭清洗、更换新的挤压工具、改变拉伸机吨位、改变模具设计尺寸等方面制定了多套方案进行查找原因，通过调整工艺、加强检验控制、制作新模具等方法最终解决了该铰链型材焊缝质量间
题，为空心型材控制焊缝质量回题提供了新思路。 2焊缝形成机理
舌形模具挤压法是采用一种特殊构造的组合模，在普通的型材挤压机上挤压，可以得到壁厚不均度最小和形状复杂的单孔或多孔空心型材。用舌形模挤压空心型材的过程如下：把金属铸锭放人挤压筒中，经填
《模具制造》2016年第6期
充挤压后在压力作用下，金属通过模孔流出，这个过程和正常挤压相同。但是，用活形模挤压时，金属在进入模膛之前，根据结构形式不同而被分成两股或多股金属，在模子空腔内（模膛）相汇合，在高温高压作用下而被焊合，再流出模孔而形成所需要的空心型材。焊缝.是舌形模挤压空心型材最主要的特点，用舌形模挤压的空心型材，在其宏观组织上可以看到明显的焊缝，焊缝的数目等于铸锭被分成金属股的数目。
金属经过分流孔分成几股重新聚集在焊合室，由于分流桥的存在，桥底不可避免形成金属流动的刚性区，使该处金属原子的扩散结合速度较慢，金属的组织致密度降低，所以用舌型模挤压型材将不可避免存在焊缝。要保证焊缝的质量，必须使焊合室焊缝处金属能充分扩散结合，否则，将形成疏松、颗粒粗大与其它部位的组织不均，或没有完全焊合导致分层，即焊合不良（见图1)。
3焊缝焊合不良产生原因分析 3.1
模具因素分析
