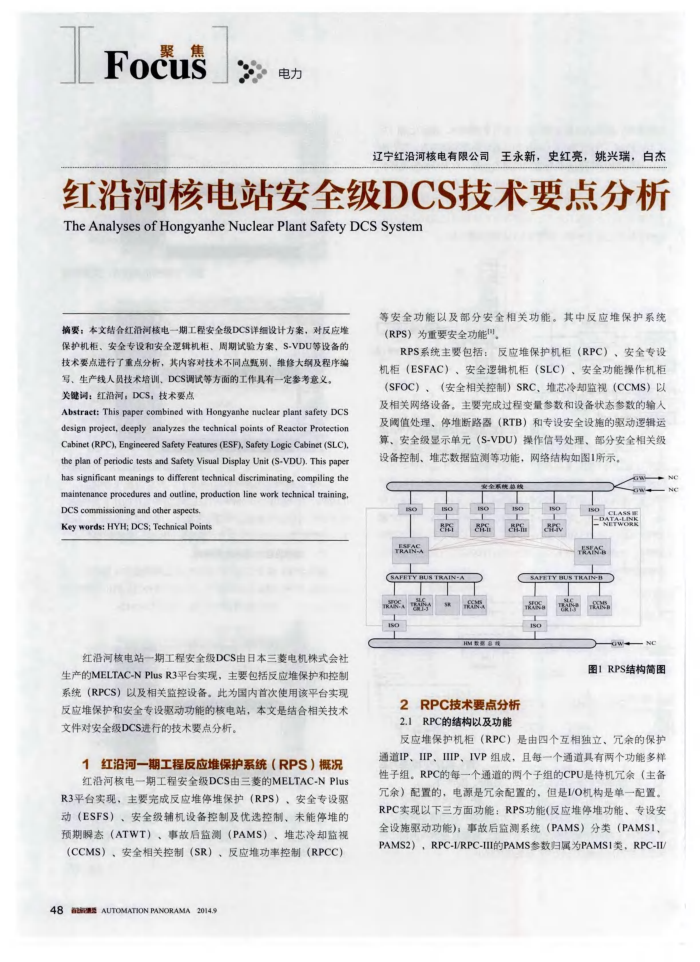

辽宁红沿河核电有限公司王永新，史红亮，姚兴瑞，白杰
红沿河核电站安全级DCS技术要点分析 TheAnalysesofHongyanheNuclearPlantSafetyDCSSystem
等安全功能以及部分安全相关功能。其中反应堆保护系统
摘要：本文结合红沿河核电一期工程安全级DCS详细设计方案，对反应堆保护机柜、安全专设和安全逻辑机柜、周期试验方案、S-VDU等设备的技术要点进行了重点分析，其内容对技术不同点瓶别，维修大纲及程序编
写，生产线人员技术培训，DCS调试等方面的工作具有一定参考意义。关健调：红沿河：DCS，技术要点
Abstract: This paper combined with Hongyanhe nuclear plant safety DCS design project, deeply analyzes the technical points of Reactor Protection Cabinet (RPC), Engineered Safety Features (ESF), Safety Logic Cabinet (SLC), the plan of periodic tests and Safety Visual Display Unit (S-VDU). This paper has significant meanings to different technical discriminating, compiling the maintenance procedures and outline, production line work technical training,
DCS commissioning and other aspects. Key words: HYH; DCS; Technical Points
红沿河核电站一期工程安全级DCS由日本三菱电机株式会社生产的MELTAC-NPlusR3平台实现，主要包括反应堆保护和控制系统（RPCS）以及相关监控设备。此为国内首次使用该平台实现反应堆保护和安全专设驱动功能的核电站，本文是结合相关技术文件对安全级DCS进行的技术要点分析。
1红沿河一期工程反应堆保护系统（RPS）概况红沿河核电一期工程安全级DCS由三菱的MELTAC-NPIus
R3平台实现，主要完成反应堆停堆保护（RPS）、安全专设驱动（ESFS）、安全级辅机设备控制及优选控制、未能停堆的预期瞬态（ATWT）、事故后监测（PAMS）、堆芯冷却监视(CCMS），安全相关控制（SR），反应堆功率控制（RPCC）
48AUTOMATIONPANORAMA2014.9
(RPS）为重要安全功能。
RPS系统主要包括：反应堆保护机柜（RPC）、安全专设机柜（ESFAC）、安全逻辑机柜（SLC）、安全功能操作机柜（SFOC），（安全相关控制）SRC，堆芯冷却监视（CCMS）以及相关网络设备，主要完成过程变量参数和设备状态参数的输人及阀值处理、停堆断路器（RTB）和专设安全设施的驱动逻辑运算、安全级显示单元（S-VDU）操作信号处理、部分安全相关级设备控制、堆芯数据监测等功能，网络结构如图1所示。
1S0
器
TRAFASA
2RPC技术要点分析 2.1RPC的结构以及功能
1SO
DATAWUNK TRXAS
SAFETYBUST oa
图1RPS结构简图
反应堆保护机柜（RPC）是由四个互相独立、元余的保护通道IP、IIP、IIP、IVP组成，且每一个通道具有两个功能多样性子组。RPC的每一个通道的两个子组的CPU是持机允余（主备允余）配置的，电源是元余配置的，但是I/O机构是单一配置。 RPC实现以下三方面功能：RPS功能（反应堆停堆功能、专设安全设施驱动功能）：事故后监测系统（PAMS）分类（PAMS1、 PAMS2），RPC-I/RPC-III的PAMS参数归属为PAMS1类，RPC-II/
