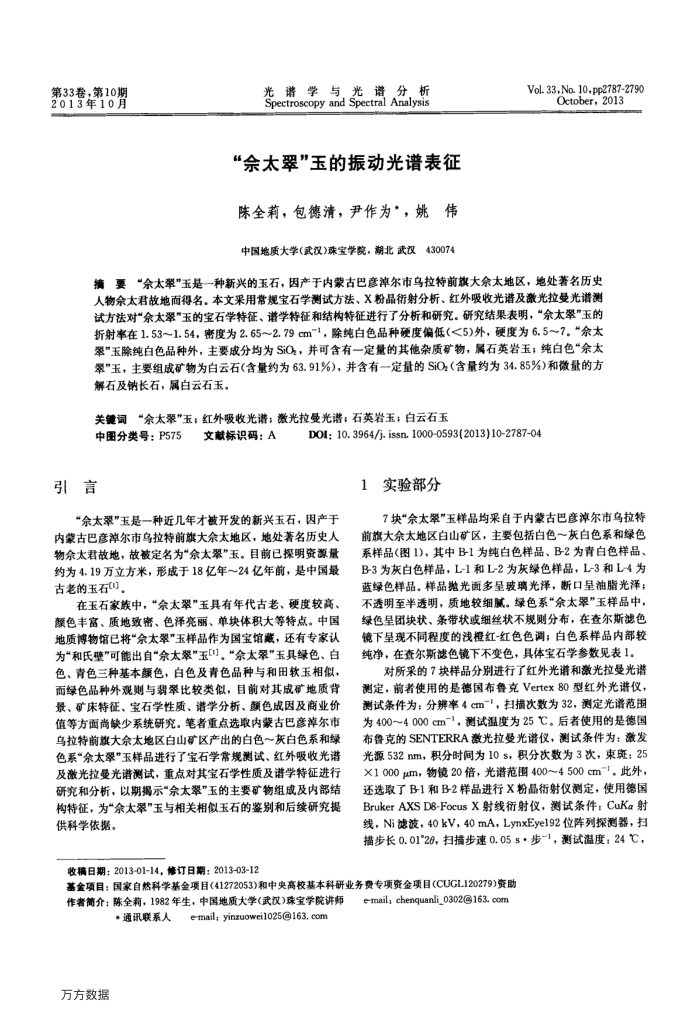

第33卷，第10期 2013年10月
光谱学与光谱分析 Spectroscopy and Spectral Analysis
“余太翠”玉的振动光谱表征陈全莉，包德清，尹作为，，姚伟中国地质大学(武汉)珠宝学院，湖北武汉
430074
Vol. 33,No. 10,pp2787-2790
October，2013
摘要“余太翠”玉是-一种新兴的玉石，因产于内蒙古巴彦淳尔市乌拉特前旗大余太地区，地处著名历史人物余太君故地得名。本文采用常规宝石学测试方法、X粉晶衍射分析、红外吸收光谱及激光拉曼光谱测试方法对“余太翠”玉的宝石学特征、诺学特征和结构特征进行了分析和研究。研究结果表明，“余太翠玉的折射率在1.53~1.54，密度为2.65~2.79cm"1，除纯白色品种硬度偏低（<5)外，硬度为6.5～7。“余太翠”玉除纯白色品种外，主要成分均为SiO，并可含有一定量的其他杂质矿物，属石英岩玉；纯白色“余太翠"玉，主要组成矿物为白云石（含量约为63.91%），并含有一定量的SiO（含量约为34.85%)和微量的方解石及钠长石，属白云石玉。
同“余太翠"玉；红外吸收光谱；激光拉曼光谱；石英岩玉；白云石玉
关键词
DOI; 10, 3964/j. issn. 1000-0593(2013)10-2787-04
中图分类号：P575
引言
文献标识码：A
1实验部分
“余太翠”玉是一种近几年才被开发的新兴玉石，因产于内蒙古巴彦津尔市乌拉特前旗大余太地区，地处著名历史人物余太君故地，故被定名为"余太翠”玉。目前已探明资源量约为4.19万立方米，形成于18亿年～24亿年前，是中国最古老的玉石)
在玉石家族中，“余太翠”玉具有年代古老、硬度较高、额色丰富、质地致密、色泽亮丽、单块体积大等特点。中国地质博物馆已将“余太翠玉样品作为国宝馆藏，还有专家认为“和氏壁”可能出自"余太翠”玉"，“余太翠”玉具绿色、白色、青色三种基本颜色，白色及青色品种与和田软玉相似而绿色品种外观则与需率比较类似，目前对其成矿地质背景、矿床特征、宝石学性质、谱学分析、颜色成因及商业价值等方面尚缺少系统研究。笔者重点选取内蒙古巴彦淳尔市
乌拉特前旗大余太地区白山矿区产出的白色
灰白色系和绿
色系“余太翠”玉样品进行了宝石学常规测试、红外吸收光谱及激光拉曼光谱测试，重点对其宝石学性质及谱学特征进行研究和分析，以期揭示“余太翠”玉的主要矿物组成及内部结构特征，为"余太翠”玉与相关相似玉石的鉴别和后续研究提供科学依据。
7块“余太翠”玉样品均采自于内蒙古巴彦淳尔市乌拉特前旗大余太地区白山矿区，主要包括白色～灰白色系和绿色系样品（图1)，其中B-1为纯白色样品、B-2为青白色样品、 B-3为灰白色样品，L-1和L-2为灰绿色样品，L-3和L-4为蓝绿色样品。样品抛光面多呈玻璃光泽，断口呈油脂光泽；不透明至半透明，质地较细腻。绿色系“余太翠”玉样品中，绿色呈团块状、条带状或细丝状不规则分布，在查尔斯滤色镜下呈现不同程度的浅橙红-红色色调；白色系样品内部较纯净，在查尔斯滤色镜下不变色，具体宝石学参数见表1。
对所采的7块样品分别进行了红外光谱和激光拉曼光谐测定，前者使用的是德国布鲁克Vertex80型红外光谱仪，
1，扫描次数为32，测定光谱范围
测试条件为：分辨率4cm-1
为400-
，测试温度为25。后者使用的是德国
布鲁克的SENTERRA激光拉曼光谱仪，测试条件为：激发光源532nm，积分时间为10s，积分次数为3次，束班：25 ×1000μm，物镜20倍，光谱范围400~4500cm*1，此外，还选取了B-1和B-2样品进行X粉晶衍射仪测定，使用德国 BrukerAXSD8-FocusX射线衍射仪，测试条件：CuKa射线，Ni滤波，40kV，40mA，LynxEye192位阵列探测器，扫描步长0.01°20，扫描步速0.05s·步-1，测试温度：24℃，
收稿日期：2013-01-14，修订日期：2013-03-12
基金项目：国家自然科学基金项目(41272053)和中央高校基本科研业务费专项资金项目(CUGL120279)资助
作者简介：陈全莉，1982年生，中国地质大学(武汉)珠宝学院讲师
e-mail; yinzuowei1025@163, com
通讯联系人
万方数据
e-mail; chenquanli_0302@163. com
