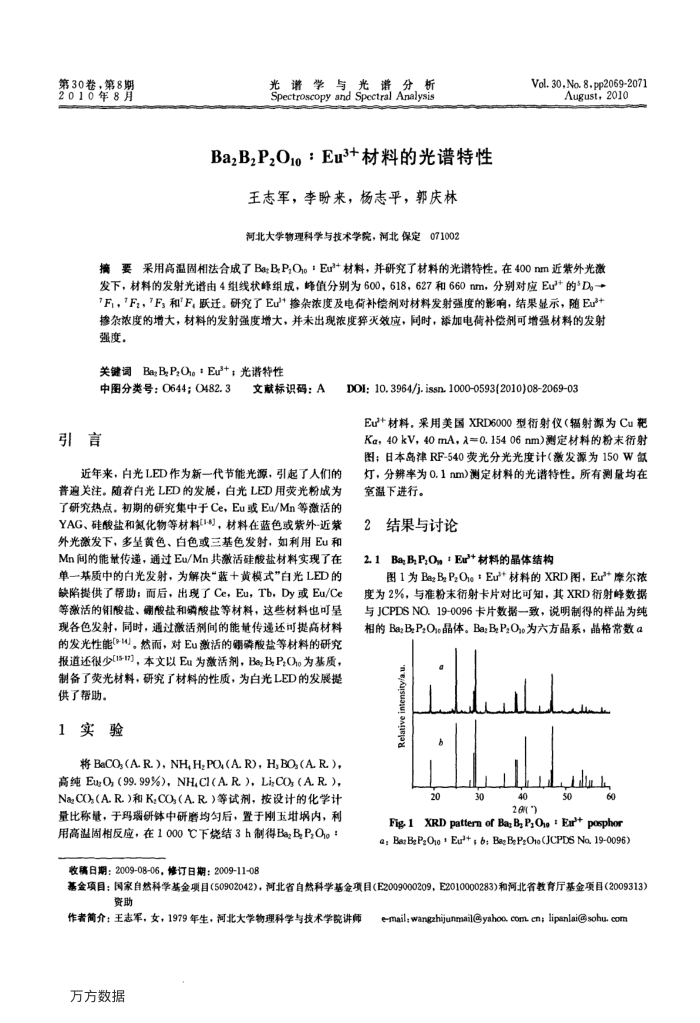

第30卷，第8期 2010年8月
光谱学与光谱分析 Spectroscopy and Spcctral Analysis
BazB,P,O1o：Eu3+材料的光谱特性
王志军，李盼来，杨志平，郭庆林河北大学物理科学与技术学院，河北保定071002
Vol.30,No.8.pp2069-2071
August，2010
摘要采用高温固相法合成了BaBP,Oho：Eur+材料，并研究了材料的光谱特性。在400nm近紫外光激发下，材料的发射光谱由4组线状峰组成，峰值分别为600，618，627和660nm，分别对应Eu+的"D→"Fi，"F:，"F，和"F，跃迁。研究了Eu掺杂浓度及电荷补偿剂对材料发射强度的影响，结果显示，随Eu+ 掺杂浓度的增大，材料的发射强度增大，并未出现浓度灭效应，同时，添加电荷补偿剂可增强材料的发射强度，
关键词BeBP,Oh。Eur+，光谐特性
中图分类号：0644；0482.3
引言
文献标识码：A
近年来，白光LED作为新一代节能光源，引起了人们的普遍关注。随着白光LED的发展，白光LED用荧光粉成为了研究热点，初期的研究集中于Ce、Eu或Eu/Mn等激活的 YAG、硅酸盐和氮化物等材料(1-4]，材料在蓝色或紫外-近紫外光激发下，多垒黄色、白色或三基色发射，如利用Eu和 Mn间的能量传递，通过Eu/Mn共激活硅酸盐材料实现了在单一基质中的白光发射，为解决"蓝十黄模式”白光LED的缺陷提供了帮助；而后，出现了Ce，Eu，Tb，Dy或Eu/Ce 等激活的钼酸盐、酸盐和磷酸盐等材料，这些材料也可呈现各色发射，同时，通过激活剂间的能量传递还可提高材料的发光性能(-W)。然而，对Eu激活的霸磷酸盐等材料的研究报道还很少[151m，本文以Eu为激活剂，BeBP;O)为基质，制备了荧光材料，研究了材料的性质，为白光LED的发展提供了帮助。
实验 1
将 BaCO(AR) NH HPO(AR), HBO(A.R) 高纯EuO,（99.99%)，NH,CI(AR)，Li;CO)（AR), NaCO)（AR.)和K,CO,（AR）等试剂，按设计的化学计量比称量，于玛瑞研体中研磨均匀后，置于刚玉地内，利用高温固相反应，在1000℃下烧结3h制得BaBP,O。：
收稿日期：2009-08-06，修订日期：2009-11-08
DOI: 10.3964/j. issn.1000-0593(2010)08-206903
Eu+材料。采用美国XRD6000型衔射仪（辐射源为Cu靶 Ka，40kV，40mA，入=0.15406nm)测定材料的粉末衍射图：日本岛津RF-540荧光分光光度计（激发源为150W额灯，分辨率为0.1nm)测定材料的光谱特性，所有测量均在室温下进行。
结果与讨论
2.1BaB;P;O%Er+材料的晶体结构
图1为Be,BP,Oe:Eu+材料的XRD图，Eu+摩尔液度为2%，与准粉末衍射卡片对比可知，其XRD衔射峰数据与JCPDSNO.19-0096卡片数据一致，说明制得的样品为纯相的BazBP:O晶体。BaBP:O为六方晶系，晶格常数a
n;ksa Relative
l
20
30
40 2")
50
60
Fig 1XRD patterm of Ba; B, P, Ore : Exr+ posphor α: Bez BeP:O1o 1 Eu/+ ; 6; Bee BeP:O1o(JCPDS No, 19-0096)
基金项目：国家自然科学基金项目（50902042)，河北省自然科学基金项目(E2009000209，E201000283)和河北省教育厅基金项目（2009313）
资助
作者简介：王志军，女，1979年生，河北大学物理科学与技术学院讲师万方数据
e-mail; wangzhijunmail@yahoo, com. cn; lipanlai@sohu. com
