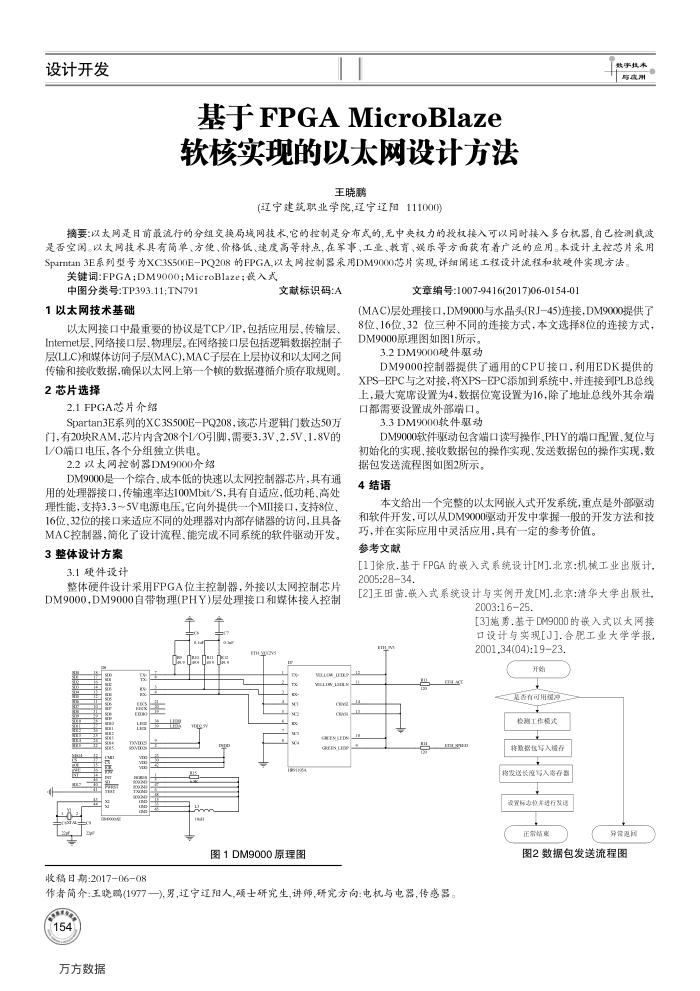

基于 FPGA MicroBlaze 软核实现的以太网设计方法
王晓鹅
(辽宁建筑职业学院,辽宁辽阳111000)
数事共与质用
摘要：以太网是日前最流行的分组交换局城网技术它的控制是分布式的,无中央权力的投权接入可以同时接入多台机器，自已检测载波是否空闲。以太网技术具有简单、方便、价格低、建度高等特点，在军事、工业、教育、娱乐等方面获有着广泛的应用。本设计主控芯片采用 Sparmtan3E系列型号为XC3S500E-PQ208的FPGA,以太网控制器采用DM9000芯片实现详细网述工程设计流程和款硬件实现方法。
关键词:FPGA;DM9000;MicroBlaze；入式
中图分类号：TP393.11:TN791 1以太网技术基础
文献标识码：A
以太网接口中最重要的协议是TCP/IP，包括应用层、传输层、 Intemet层，网络接口层、物理层。在网络接口层包括逻辑数据控制子层(LLC)和媒体访问子层(MAC),MAC子层在上层协议和以太网之间传输和接收数据，确保以太网上第一个赖的数据遵循介质存取规则
2芯片选择
2.1FPGA芯片介绍
Spartan3E系列的XC3S500E-PQ208，该芯片逻辑门数达50万门有20块RAM.芯片内含208个L/O号脚，需要3.3V、2.5V、1.8V的 1/O端口电压，各个分组独立供电。
2.2以太网控制器DM9000介绍
DM9000是一个综合、成本低的快速以太网控制器芯片，具有通用的处理器接口，传输速率达100Mbit/S，具有自适应，低功耗、高处理性能，支持3.3～5V电源电压。它向外提供一个MII接口，支持8位、 16位、32位的接口来适应不同的处理器对内部存储器的访问，且具备 MAC控制器，简化了设计流程、能完成不同系统的软件驱动开发
3整体设计方案
3.1硬件设计
整体硬件设计采用FPGA位主控制器，外接以太网控制芯片 DM9000,DM9000自带物理(PHY)层处理接口和媒体接人控制
MELLOK_U
品保品
TO
图1DM9000原理图
收稿日期：2017-06-08
文章编号:1007-9416(2017)06-0154-01
(MAC)层处理接口,DM9000与水品头(RJ-45)连接.DM9000提供了 8位，16位，32位三种不同的连接方式，本文选择8位的连接方式， DM9000原理图如图1所示。
3.2DM9000硬件驱动
DM9000控制器提供了通用的CPU接口，利用EDK提供的 XPS-EPC与之对接，特XPS-EPC添加到系统中，并连接到PLB总线上，最大宽席设置为4，数据位宽设置为16，除了地址总线外其余端口都需要设置成外部端口。
3.3DM9000软件驱动
DM9000软件驱动包含端口读写操作、PHY的端口配置、复位与初始化的实现、接收数据包的操作实现、发送数据包的操作实现，数
据包发送流程图如图2所示。 4结语
本文给出一个完整的以太网最人式开发系统，重点是外部驱动和软件开发，可以从DM9000驱动开发中掌握一般的开发方法和技
巧，并在实际应用中灵活应用，具有一定的参考价值。参考文献
[1]徐成.基于FPGA的嵌入式系统设计[M].北京：机械工业出版计. 2005:2834
[2]王田苗.嵌入式系统设计与实例开发[M].北京:清华大学出版社，
2003:1625.
[3]施勇.基于DM9000的嵌入式以太网接口设计与实现[J].合肥工业大学学报， 2001,34(04):1923.
开始
L
作者简介：主晚鸣(1977一),男，辽宁辽阳人,硕士研究生，讲师，研究方向：电机与电器，传感器。万方数据
+
是否有可用规净检测工作模式特股据么写入提荐将发送长度写入需荐器设置标表位年进行发诺
正常结束
异常题同
图2数据包发送流程图
