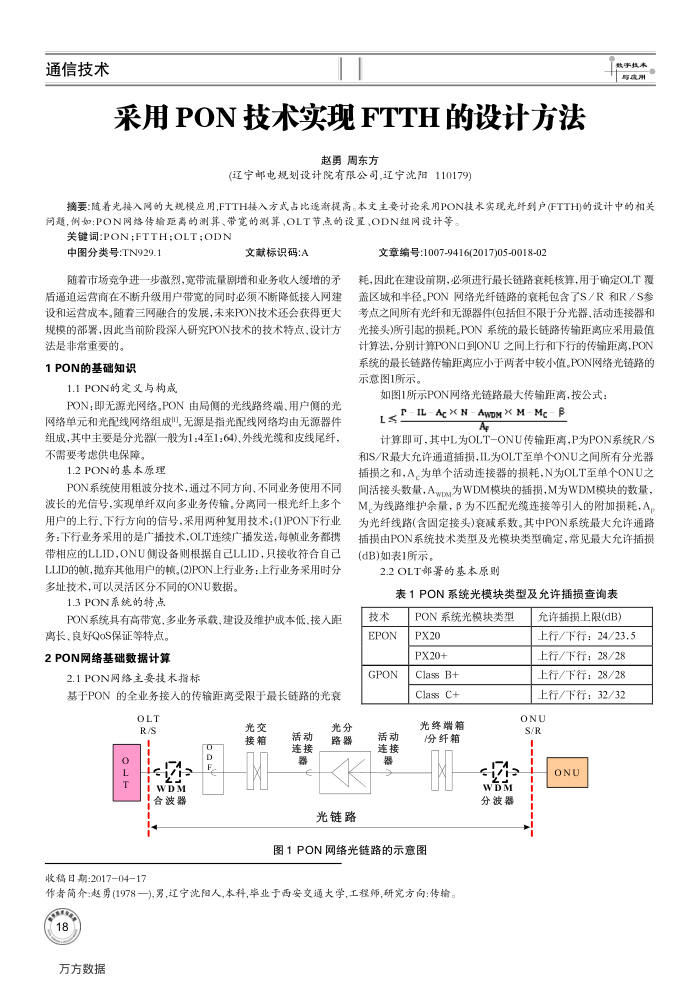

通信技术
采用PON技术实现FTTH的设计方法
赵勇周东方
(辽宁邮电规划设计院有限公司,辽宁沈阳110179)
费事机与或用
摘要：随着光接入网的大规模应用,FTTH接入方式占比逐新提高。本文主要讨论采用PON技术实现光纤到户(FTTH)的设计中的相关间题，例如：PON网络传输距离的测算、带宽的测算、OLT节点的设置、ODN组网设计等。
关键词:PON:FTTH:OLT;ODN
中图分类号：TN929.1
文献标识码：A
随着市场竞争进一步激烈，宽带流量剧增和业务收人缓增的矛盾逼迫运营商在不断升级用户带宽的同时必须不断降低接入网建设和运营成本。随着三网融合的发展，未来PON技术还会获得更大规模的部署，因此当前阶段深入研究PON技术的技术特点，设计方法是非常重要的。
1PON的基础知识
1.1PON的定义与构成
PON；即无源光网络。PON由局侧的光线路终端、用户侧的光网络单元和光配线网络组成。无源是指光配线网络均由无源器件组成，其中主要是分光器一般为1：4至1：64)、外线光缆和皮线尾纤不需要考患供电保障。
1.2PON的基本原理
PON系统使用租波分技术，通过不同方向、不同业务使用不同波长的光信号，实现单纤双向多业务传输。分离同一根光纤上多个用户的上行、下行方向的信号，采用两种复用技术：(1)PON下行业务：下行业务采用的是广播技术.OLT连续广播发送，每颠业务都携带相应的LLID，ONU侧设备则根据自已LLID，只接收符合自已 LLID的，揽弃其他用户的赖。(2)PON上行业务：上行业务采用时分多址技术，可以灵活区分不同的ONU数据。
1.3PON系统的特点
PON系统具有高带宽、多业务承载、建设及维护成本低、接入距
离长、良好QoS保证等特点。 2PON网络基础数据计算
2.1PON网络主要技术指标
基于PON的全业务接人的传输距离受限于最长链路的光衰
OLT R/S
0 L T
IA
合波器
收稿日期：2017-04-17
B
光交接箱
活动连接器
光分路器
文章编号：1007-9416(2017)05-0018-02
耗，因此在建设前期，必须进行最长链路耗核算，用于确定OLT覆盖区域和半径。PON网络光纤链路的衰耗包含了S／R和RS参考点之间所有光纤和无源器件(包括但不限于分光器、活动连接器和光接头)所引起的损耗。PON系统的最长链路传输距离应采用最值计算法，分别计算PON口到ONU之间上行和下行的传输距离.PON 系统的最长链路传输距离应小于两者中较小值。PON网络光链路的示意图1所示。
如图1所示PON网络光链路最大传输距离，按公式：
P IL Ac × N AwDM × MMc β LS
Ae
计算即可,其中L为OLT-ONU传输距离,P为PON系统R/S
和S/R最大允充许通道插损，IL为OLT至单个ONU之闻间所有分光器插报之和，A。为单个活动连接器的损耗，N为OLT至单个ONU之间活接头数量，Aww为WDM模块的插损，M为WDM模块的数量， M,为线路维护余量，β为不匹配光缆连接等引入的附加损耗，A，为光纤线路(含固定接头)衰减系数。其中PON系统最大允许通路插损由PON系统技术类型及光模块类型确定，常见最大允许插损(dB)如表1所示，
2.2OLT部署的基本原则
表1PON系统光模块类型及允许插损查询表技术
PON系统光模块类型
EPON GPON
活动连接器
光链路
Px20 PX20+ Class B+ Class C+
光终端箱汾纤箱
允许插损上限(dB) 上行/下行：24/23.5 上行/下行：28/28 上行/下行：28/28 上行/下行：32/32
ONU S/R
sa
wDM 分波器
图1PON网络光链路的示意图
作者简介：赵勇(1978一),男，辽宁沈阳人,本科,毕业于西安交通大学工程师,研究方向：传输。万方数据
ONU
