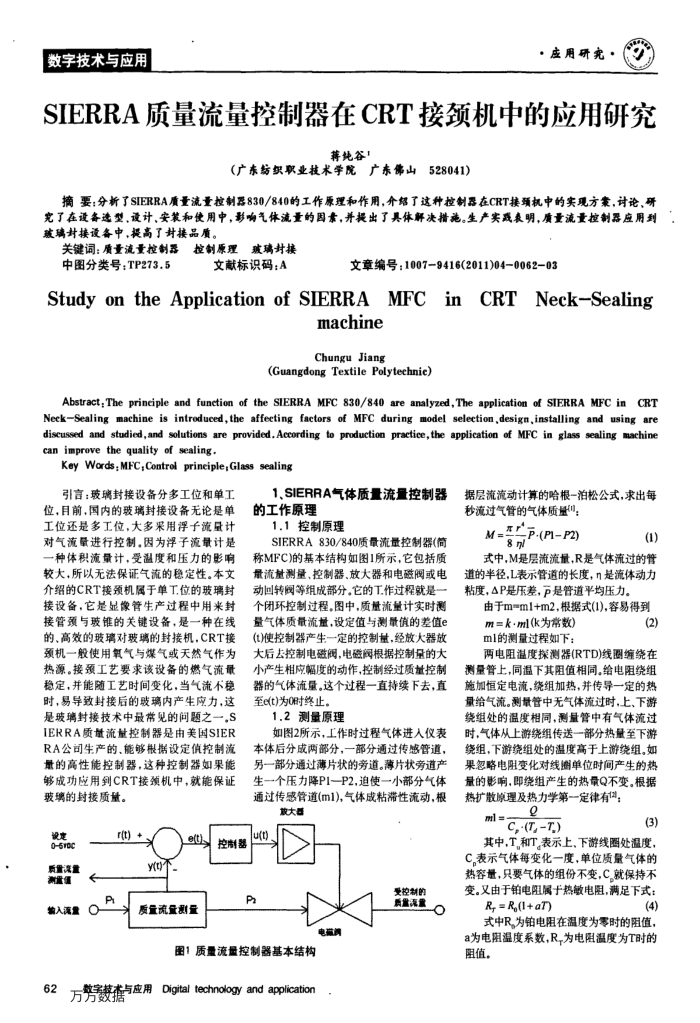

SIERRA质量流量控制器在CRT接颈机中的应用研究
蒋纯谷
（广东纺织职业技术学院广东佛山528041)
摘要：分析了SIERRA质量流量控制器830/840的工作原理和作用，介绍了这种控制露在CRT接项机中的实现方索，讨论、研究了在设备选型，设计，安装和使用中，影响气休流量的因素，并提出了具体解次措施。生产实践表明，质量流量控制器应用到玻璃对接设各中，提高了对接品质。
关键词：质量流量控制器中图分类号：TP273.5
控制原理
玻璃对接
文献标识码：A
文章编号：1007-9416(2011)04-0062-03
StudyontheApplicationofSIERRA
machine
MFC
in
Chungu Jiang
(Guangdong Textile Polytechnie)
CRT
Neck-Sealing
Abstract;The principle and function of the SIERRA MFC 830/840 are analyzed,The application of SIERRA MFC inCRT NeckSealing machine is introduced,the affecting factors of MFC during model selection,design,installing and using are discussed and studied,and solutions are provided,Aeeording to production practice,the application of MFC in glass sealing machine can improve the quality of sealing.
Key Words; MFC,Control prineiple;Glass sealing
引言；玻璃封接设备分多工位和单工位，目前，国内的玻璃封接设备无论是单工位还是多工位，大多采用浮子流量计对气流量进行控制，因为浮子流量计是一种体积流量计，受温度和压力的影响较大，所以无法保证气流的稳定性。本文介绍的CRT接颈机属于单T位的玻璃封接设备，它是显像管生产过程中用来封接管颈与玻锥的关键设备，是一种在线的、高效的玻璃对玻璃的封接机.CRT接颈机一般使用氧气与煤气或天然气作为热源。接颈工艺要求该设备的燃气流量稳定，并能随工艺时间变化，当气流不稳时，易导致封接后的玻璃内产生应力，这是玻璃封接技术中最常见的问题之一。S IERRA质量流量控制器是由美国SIER RA公司生产的、能够根据设定值控制流量的高性能控制器，这种控制器如果能够成功应用到CRT接颈机中，就能保证玻璃的封接质量。
设定 06roc
质量流量置罐
输入流量
62
P
r(t)
控制器
(t)
1、SIERRA气体质量流量控制器的工作原理
1.1控制原理
SIERRA830/840质量流量控制器（简称MFC)的基本结构如图1所示，它包括质量流测量、控制器、放大器和电磁阀或电动回转阀等组成部分。它的工作过程就是个闭环控制过程。图中，质量流量计实时测量气体质量流量，设定值与测量值的差值e(t)使控制器产生一定的控制量，经放大器放大后去控制电磁阀，电磁阀根据控制量的大小产生相应幅度的动作，控制经过质控制器的气体流量。这个过程一直持续下去，直
至e(t)为0时终止。 1.2测量原理
如图2所示，工作时过程气体进人仪表本体后分成两部分，一部分通过传感管道，另一部分通过薄片状的旁道。薄片状旁道产生一个压力降P1—P2.迫使一小部分气体通过传感管道(m1)，气体成粘滞性流动，根
放大器
P
质量流量测量
图1质量流量控制器基本结构
数宇技术与应用
Digital technology and application
方方数据
受控制的营
据层流流动计算的哈根一泊松公式，求出每秒流过气管的气体质量"；
Mtr
,P-(PIP2) 8
(1)
式中，M是层流流量，R是气体流过的管道的半径，L表示管道的长度，Ⅱ是流体动力粘度，△P是压差，P是管道平均压力。
由于m=m1+m2，根据式(1)，容易得到
m=k·ml(k为常数) m1的测量过程如下：
(2)
两电阻温度探测器(RTD)线圈缠绕在测量管上，同温下其阻值相同。给电阻绕组施加恒定电流，绕组加热，并传导一定的热量给气流。测量管中无气体流过时，上、下游绕组处的温度相同，测量管中有气体流过时，气体从上游绕组传送一部分热量至下游绕组，下游绕组处的温度高于上游绕组。如果忽略电阻变化对线避单位时间产生的热量的影响，即绕组产生的热量Q不变。根据热扩散原理及热力学第一定律有"；
9
ml=
C, (T, T,)
(3)
其中，T和T表示上、下游线圈处温度， C,表示气体每变化一度，单位质量气体的热容量，只要气体的组份不变，C就保持不变。又由于铂电阻属于热敏电阻，满足下式：
R, =R,(1+aT)
(4)
式中R,为铂电阻在温度为零时的阻值， a为电阻温度系数，R为电阻温度为T时的阻值。
