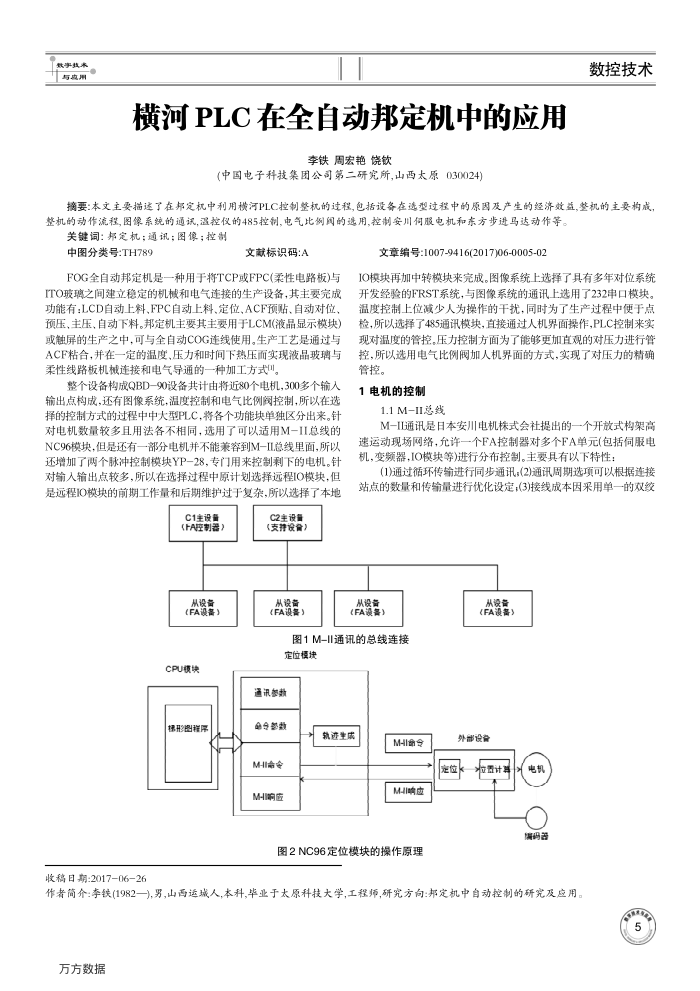

黄河PLC在全自动邦定机中的应用
李铁周宏艳饶钦
(中国电子科技集团公司第二研究所，山西太原030024)
数控技术
摘要：本文主要描述了在邦定机中利用横河PLC控制整机的过程，包括设备在选型过程中的原图及产生的经济效益,整机的主要构成整机的动作流程图像系统的通讯,盈控仪的485控制，电气比例阅的选用,控制安川何服电机和东方步进马达动作等
关键词：邦定机：通讯：图像；控制
中图分类号：TH789
文献标识码：A
FOG全自动邦定机是一种用于将TCP或FPC(柔性电路板)与 ITO玻璃之间建立稳定的机械和电气连接的生产设备，其主要完成功能有：LCD自动上料、FPC自动上料、定位、ACF预贴、自动对位，预压、主压、自动下料。邦定机主要其主要用于LCM(液晶显示模块) 或触屏的生产之中，可与全自动COG连线使用。生产工艺是通过与 ACF粘合，并在一定的温度、压力和时间下热压而实现液晶玻璃与柔性线路板机械连接和电气导通的一种加工方式叫。
整个设备构成QBD-90设备共计由将近80个电机，300多个输人输出点构成，还有图像系统.温度控制和电气比例阅控制，所以在选择的控制方式的过程中中大型PLC，将各个功能块单独区分出来。针对电机数量较多且用法各不相同，选用了可以适用M一II总线的 NC96模块，但是还有一部分电机并不能兼容到M-II总线里面，所以还增加了两个脉冲控制模块YP-28，专门用来控制剩下的电机。针对输入输出点较多，所以在选择过程中原计划选择远程IO模块，但是远程IO模块的前期工作量和后期维护过于复杂，所以选择了本地
C1主设备(FA控制器）
从设备(FA备）
CPU模块极形图程序
收稿日期：2017-06-26
C2主设备《支持设备）
从设备(FA设善）
文章编号：1007-9416(2017)06-0005-02
IO模块再加中转模块来完成。图像系统上选择了具有多年对位系统开发经验的FRST系统，与图像系统的通讯上选用了232申口模块。温度控制上位减少人为操作的于扰，同时为了生产过程中便于点检，所以选择了485通讯模块，直接通过人机界面操作，PLC控制来实现对温度的管控。压力控制方面为了能够更加直观的对压力进行管控，所以选用电气比例阀加人机界面的方式，实现了对压力的精确管控。
1电机的控制
1.1M-II总线
M-II通讯是日本安川电机株式会社提出的一个开放式构架高速运动现场网络，允许一个FA控制器对多个FA单元(包括伺服电机，变频器，IO模块等)进行分布控制。主要具有以下特性：
(1)通过循环传输进行同步通讯：(2)通讯周期选项可以根据连接站点的数量和传输量进行优化设定；(3)接线成本因采用单一的双绞
从设备（FA谦备）
图1M-II通讯的总线连接定位梗块
通讯参款
教 MHI命令 M-I响应
轨进生成
M-令 M-I响应
图2NC96定位模块的操作原理
从设备(FA设备）
外部设资
定位
置计
编码器
作者简介：李铁(1982一),男，山西运城人,本科,毕业于太原科技大学，工程师,研究方向邦定机中自动控制的研究及应用。万方数据
