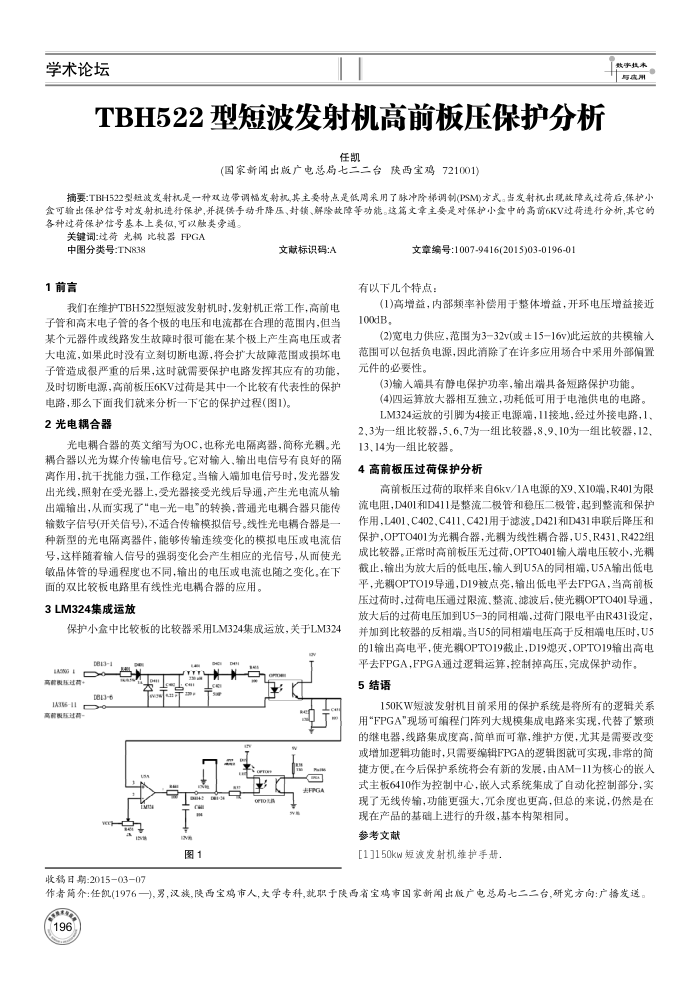

TBH522型短波发射机高前板压保护分析
任凯
(国家新闻出版广电总局七二二台陕西宝鸡721001)
数事共与或用
摘要:TBH522型短波发射机是一种双动带调幅发射机,其主要特点是低周采用了脉冲阶梯调制(PSM)方式。当发射机出境改障或过荷后,保护小盒可输出保护信号对发射机进行保护，并提供手动升降压、对锁、解除故障等功能。达篇文章主要是对保护小中的高前6KV过荷进行分析，其它的各种过荷保护信号基本上类似，可以触类旁通。
关键词过荷光揭比较器FPGA
中图分类号：TN838 1前言
文献标识码：A
我们在维护TBH522型短波发射机时，发射机正常工作，高前电子管和高末电子管的各个极的电压和电流都在合理的范围内，但当某个元器件或线路发生故障时很可能在某个极上产生高电压或者大电流，如果此时没有立刻切断电源，将会扩大故障范围或损坏电子管造成很严重的后果，这时就需要保护电路发挥其应有的功能，及时切断电源，高前板压6KV过荷是其中一个比较有代表性的保护
电路，那么下面我们就来分析一下它的保护过程(图1)。 2光电耦合器
光电耦合器的英文缩写为OC，也称光电隔离器，简称光耦。光耦合器以光为媒介传输电信号。它对输人，输出电信号有良好的隔离作用，抗干扰能力强，工作稳定。当输人端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电一光一电的转换，普通光电耦合器只能传输数字信号(开关信号)，不适合传输模拟信号。线性光电稿合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输人信号的强弱变化会产生相应的光信号，从而使光敏品体管的导通程度也不同，输出的电压或电流也随之变化。在下
面的双比较板电路里有线性光电耦合器的应用。 3LM324集成运放
保护小盒中比较板的比较器采用LM324集成运放，关于LM324
ANG 高能压过营+
IA3E6-11 高带限压过费
ter3-1 0B13-6
国
宁
即
D纯 eret
图1
收稿日期：201503-07
EFPG
文章编号:1007-9416(2015)03-0196-01
有以下几个特点：
(1)高增益，内部频率补偿用于整体增益，开环电压增益接近 100dB。
(2)宽电力供应，范图为3-32v(或±15-16v)此运放的共模输人范围可以包括负电源，因此消除了在许多应用场合中采用外部偏置元件的必要性。
(3)输人端具有静电保护功率，输出端具备短路保护功能。(4)四运算放大器相互独立，功耗低可用于电池供电的电路。
LM324运放的引脚为4接正电源端，11接地，经过外接电路，1、 2.3为一组比较器，5.6.7为一组比较器，8.9、10为一组比较器，12、 13.14为一组比较器。
4高前板压过荷保护分析
高前板压过荷的取样来自6kV/1A电源的X9，X10端，R401为限流电阻，D401和D411是整流二极管和稳压二极管，起到整流和保护作用，L401，C402，C411、C421用于滤波，D421和D431串联后降压和保护，OPTO401为光耦合器，光耦为线性揭合器，U5.R431，R422组成比较器。正常时高前板压无过荷，OPTO401输人端电压较小，光耦截止，输出为放大后的低电压，输人到U5A的同相端，U5A输出低电平，光期OPTO19导通，D19被点亮，输出低电平去FPGA，当高前板压过荷时，过荷电压通过限流、整流、滤波后，使光耦OPTO401导通，放大后的过荷电压加到U5-3的同相端，过荷门限电平由R431设定，并加到比较器的反相端。当U5的同相端电压高于反相端电压时，U5 的1输出高电平，使光期OPTO19截止，D19熄灭，OPTO19输出高电
平去FPGA，FPGA通过逻辑运算，控制掉高压，完成保护动作。 5结语
150KW短波发射机目前采用的保护系统是将所有的逻辑关系用"FPGA"现场可编程门阵列大规模集成电路来实现，代替了繁项的继电器，线路集成度高，简单而可靠，维护方便，尤其是需要改变或增加逻辑功能时，只需要编辑FPGA的逻辑图就可实现，非常的简捷方便。在今后保护系统将会有新的发展，由AM-11为核心的嵌人式主板6410作为控制中心，嵌人式系统集成了自动化控制部分，实现了无线传输，功能更强大，余度也更高，但总的来说，仍然是在
现在产品的基础上进行的升级，基本构架相同。参考文献
[1]150kw短液发射机维护手册.
