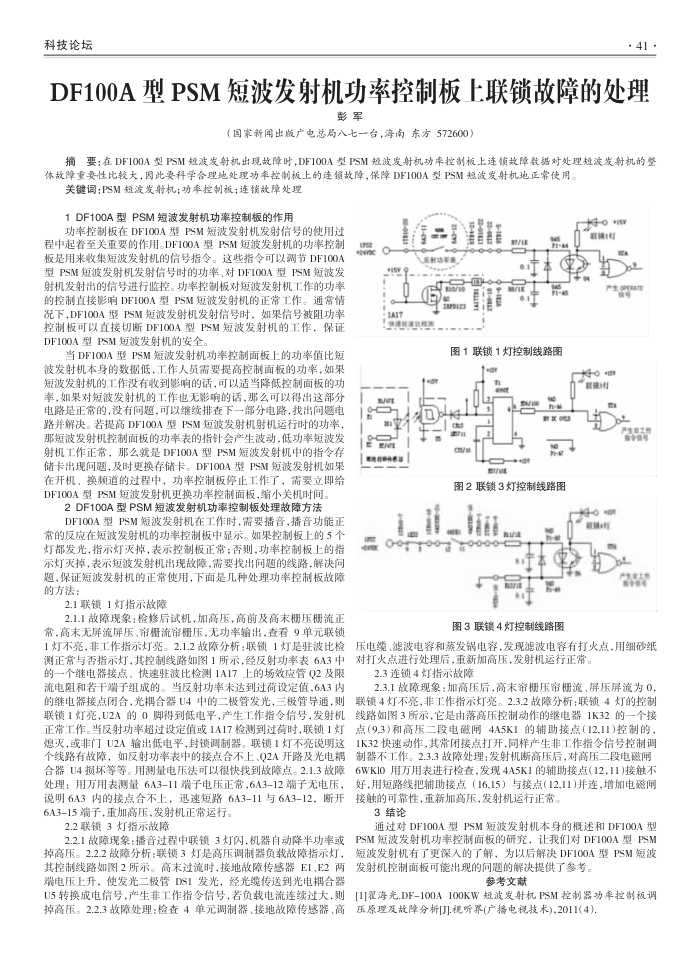

DF100A型PSM短波发射机功率控制板上联锁故障的处理
彭军
（国家新闸出版广电总局八七一台，海南东方572600）
摘要：在DF100A型PSM短波发射机出现故障时，DF100A型PSM短波发射机功率控制板上连锁故障数据对处理超波发射机的整体故障重要性比较大，固此要科学合理地处理功率控制板上的连绩故障，保障DF100A型PSM超波发射机地正常使用，
关键词：PSM超波发射机；功率控制板；连锁故障处理
1DF100A型PSM短波发射机功率控制板的作用
功率控制板在DF100A型PSM短波发射机发射信号的使用过程中起着至关重要的作用。DF100A型PSM短波发射机的功率控制板是用来收集短波发射机的信号指令。这些指令可以调节DF100A 型PSM短波发射机发射信号时的功率、对DF100A型PSM短波发射机发射出的信号进行监控。功率控制板对短波发射机工作的功率的控制直接影响DF100A型PSM短波发射机的正常工作。通常情况下，DF100A型PSM短波发射机发射信号时，如果信号被阻功率控制板可以直接切断DF100A型PSM短波发射机的工作，保证 DF100A型PSM短波发射机的安全。
当DF100A型PSM短波发射机功率控制面板上的功率值比短波发射机本身的数据低，工作人员需要提高控制面板的功率，如果短波发射机的工作没有收到影响的话，可以适当降低控制面板的功率，如果对短波发射机的工作也无影响的话，那么可以得出这部分电路是正常的，没有间题，可以继续排查下一部分电路，找出间题电路并解决。若提高DF100A型PSM短波发射机射机运行时的功率，那短波发射机控制面板的功率表的指针会产生波动，低功率短波发射机工作正常，那么就是DF100A型PSM短波发射机中的指令存储卡出现间题，及时更换存储卡。DF100A型PSM短波发射机如果在开机、换频道的过程中，功率控制板停止工作了，需要立即给 DF100A型PSM短波发射机更换功率控制面板，缩小关机时间，
2DF100A型PSM短波发射机功率控制板处理故障方法
DF100A型PSM短波发射机在工作时.需要播音，播音功能正常的反应在短波发射机的功率控制板中显示。如果控制板上的5个灯都发光，指示灯灭掉，表示控制板正常：否则.功率控制板上的指示灯灭掉，表示短波发射机出现故障，需要找出间题的线路，解决间题，保证短波发射机的正常使用，下面是几种处理功率控制板故障的方法：
2.1联锁1灯指示故障
2.1.1故障现象：检修后试机，加高压，高前及高末栅压栅流正常.高末无屏流屏压、帝栅流帘栅压，无功率输出.查看9单元联锁 1灯不亮，非工作指示灯亮。2.1.2故障分析：联锁1灯是驻波比检测正常与否指示灯，其控制线路如图1所示，经反射功率表6A3中的一个继电器接点、快速驻波比检测1A17上的场效应管02及限流电阻和若干端子组成的。当反射功率未达到过荷设定值，6A3内的继电器接点闭合，光耦合器U4中的二极管发光，三极管导通，则联锁1灯亮，U2A的0脚得到低电平，产生工作指令信号，发射机正常工作。当反射功率超过设定值或1A17检测到过荷时，联锁1灯熄灭，或非门U2A输出低电平，封锁调制器。联锁1灯不亮说明这个线路有故障，如反射功率表中的接点合不上、Q2A开路及光电耦合器U4损坏等等。用测量电压法可以很快找到故障点。2.1.3故障处理：用万用表测量6A3-11端子电压正常，6A3-12端子无电压，说明6A3内的接点合不上，迅速短路6A3-11与6A3-12，断开 6A3-15端子，重加高压.发射机正常运行
2.2联锁3灯指示故障
2.2.1故障现象：播音过程中联锁3灯闪，机器自动降半功率或掉高压。2.2.2故障分析：联锁3灯是高压调制器负载故障指示灯，其控制线路如图2所示。高末过流时，接地故障传感器E1、E2两端电压上升，使发光二极管DS1发光，经光缆传送到光电耦合器 U5转换成电信号，产生非工作指令信号，若负载电流连续过大，则掉高压。2.2.3故障处理：检查4单元调制器、接地故障传感器、高
0 V9
心容整型工馆
/
0-0-0-0
限时率我
.本
Tro
B
酒
1A17
快速联比格票
图1联锁1灯控制线路图
tat
/e m##ennes
mt
e
o 联t
站
产生a
ko “
销0
图2联锁3灯控制线路图
0
百n学h#sua
000000000
十本
图3联镜4灯控制线路图
+
压电缆、滤波电容和蒸发锅电容，发现滤波电容有打火点，用细砂纸对打火点进行处理后，重新加高压，发射机运行正常。
2.3连锁4灯指示故障
2.3.1故障现象：加高压后，高末帝栅压帘栅流、屏压屏流为0，联锁4灯不亮，非工作指示灯亮。2.3.2故障分析：联锁4灯的控制线路如图3所示，它是由落高压控制动作的继电器1K32的一个接点(9,3)和高压二段电磁闸4A5K1的辅助接点（12,11)控制的， 1K32快速动作，其常闭接点打开，同样产生非工作指令信号控制调制器不工作。2.3.3故障处理：发射机断高压后，对高压二段电磁闸 6WK10用万用表进行检查，发现4A5K1的辅助接点(12，11)接触不好，用短路线把辅助接点（16,15）与接点（12,11)并连，增加电磁闸接触的可靠性，重新加高压，发射机运行正常，
3结论
通过对DF100A型PSM短波发射机本身的概述和DF100A型 PSM短波发射机功率控制面板的研究，让我们对DF100A型PSM 短波发射机有了更深入的了解，为以后解决DF100A型PSM短波发射机控制面板可能出现的间题的解决提供了参考。
参考文献
[1]海光.DF-100A100KW短波发射机PSM控制器功率控制板调压原理及故障分析[视听界(广搭电视技术),2011(4)
