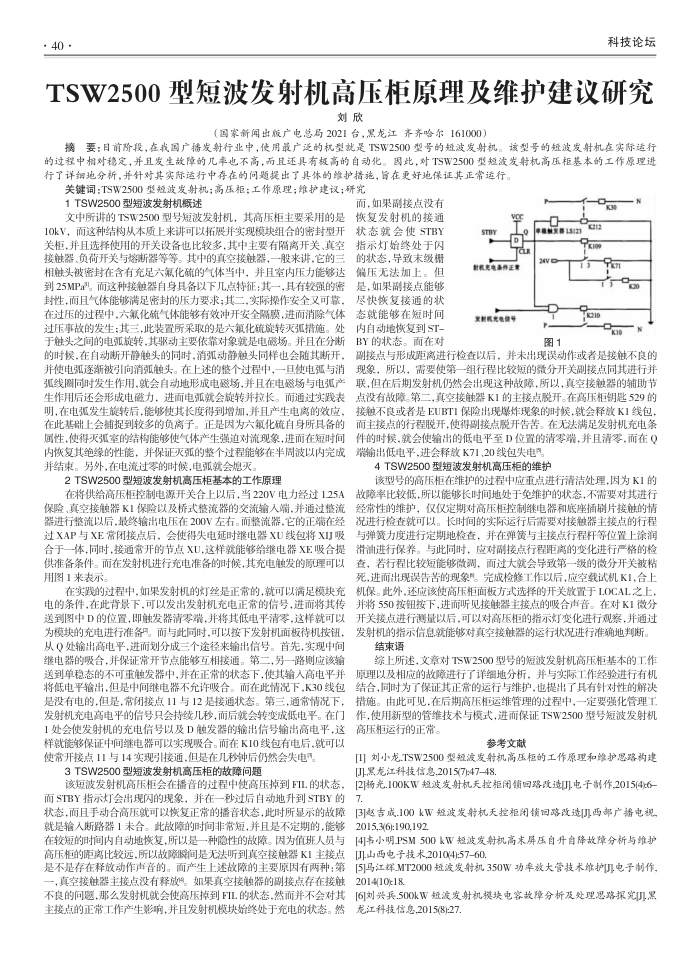

TSW2500型短波发射机高压柜原理及维护建议研究
刘欣
（国家新闻出版广电总局2021台，黑龙江齐齐哈尔161000）
摘要：目前阶段，在我国广情发射行业中，使用最广逐的机型就是TSW2500型号的短波发射机。该型号的短波发射机在实际适行的过程中相对稳定，并且发生故障的几率也不高，而且还具有极高的自动化。图此，对TSW2500型短波发射机高压柜基本的工作原理进行了详细地分析，并针对其实际运行中存在的问题提出了具体的维护措施，在更好地保证其正常运行。
关键词：TSW2500型短波发射机；高压柜；工作原理；维护建议；研究
1TSW2500型短波发射机概述
文中所讲的TSW2500型号短波发射机，其高压柜主要采用的是 10kV，而这种结构从本质上来讲可以拓展并实现模块组合的密封型开关柜，并且选择使用的开关设备也比较多，其中主要有隔离开关、真空接触器、负荷开关与熔断器等等。其中的真空接触器，
一般来讲,它的三
相触头被密封在含有充足六氟化硫的气体当中，并且室内压力能够达到25MPa"。而这种接触器自身具备以下几点特征：其一，其有较强的密封性，而且气体能够满足密封的压力要求；其二，实际操作安全又可靠，在过压的过程中，六氟化硫气体能够有效冲开安全隔膜，进而消除气体过压事故的发生：其三，此装置所采取的是六氟化疏旋转灭弧措施。处于触头之间的电弧旋转，其驱动主要依靠对象就是电磁场。并且在分断的时候，在自动断开静触头的同时，消弧动静触头同样也会随其断开，并使电弧逐渐被引向消弧触头。在上述的整个过程中，一且使电弧与消弧线圈同时发生作用.就会自动地形成电磁场，并且在电磁场与电弧产生作用后还会形成电磁力，进面电弧就会旋转并拉长。而通过实践表明，在电弧发生旋转后，能够使其长度得到增加，并且产生电离的效应，在此基础上会提到较多的负离子。正是因为六氟化硫自身所具备的属性，使得灭弧室的结构能够使气体产生强迫对流现象，进而在短时间内恢复其绝缘的性能，并保证灭弧的整个过程能够在半周波以内完成并结束。另外，在电流过零的时候，电弧就会熄灭
2TSW2500型短波发射机高压柜基本的工作原理
在将供给高压柜控制电源开关合上以后，当220V电力经过125A 保险，真空接触器K1保险以及桥式整流器的交流输入端，并通过整流器进行整流以后，最终输出电压在200V左右。而整流器，它的正端在经过XAP与XE常闭接点后，会使得失电延时缓电器XU线包将XIJ吸合于一体，同时，接通常开的节点XU，这样就能够给继电器XE吸合提供准备条件。而在发射机进行充电准备的时候，其充电触发的原理可以用图1来表示。
在实践的过程中，如果发射机的灯丝是正常的，就可以满足模块充电的条件，在此背景下，可以发出发射机充电正常的信号，进而将其传送到图中D的位置，即触发器清零增，并将其低电平清零，这样就可以为模块的充电进行准备。而与此同时，可以按下发射机面板待机按钮，从0处输出高电平，进而划分成三个途径来输出信号。首先，实现中间维电器的吸合，并保证常开节点能够互相接通。第二，另一路则应该输送到单稳态的不可重触发器中，并在正常的状态下，使其输人高电平并将低电平输出，但是中间继电器不允许吸合。而在此情况下，K30线包是没有电的，但是，常闭接点11与12是接通状态。第三，通常情况下，发射机充电高电平的信号只会持续几秒，而后就会转变成低电平。在门 1处会使发射机的充电信号以及D触发器的输出信号输出高电平，这样就能够保证中间继电器可以实现吸合。而在K10线包有电后，就可以使常开接点11与14实现引接通，但是在几秒钟后仍然会失电。
3TSW2500型短波发射机高压柜的故障问题
该短波发射机高压柜会在播音的过程中使高压掉到FIL的状态，而STBY指示灯会出现闪的现象，并在一秒过后自动地升到STBY的状态，而且手动合高压就可以恢复正常的播音状态，此时所显示的故障就是输入断路器1未合。此故障的时间非常短，并且是不定期的，能够在较短的时间内自动地恢复，所以是一种隐性的敌障。因为值班人员与高压柜的距离比较远，所以故障间是无法听到真空接触器K1主接点是不是存在释放动作声音的。而产生上述故障的主要原因有两种：第，真空接触器主接点没有释放。如果真空接触器的副接点存在接触不良的间题，那么发射机就会使高压掉到FIL的状态，然而并不会对其主接点的正常工作产生影响，并且发射机模块始终处于充电的状态。然
而，如果副接点没有
恢复发射机的接通状态就会使STBY 指示灯始终处于闪的状态，导致末级相偏压无法加上。但是，如果副接点能够尽快恢复接通的状态就能够在短时间内自动地恢复到ST-BY的状态。面而在对
STBY
a
o
pl
封机充电录件正营
爱阳机光电经号
图1
K210
副接点与形成距离进行检查以后，并未出现误动作或者是接触不良的现象，所以，需要使第一组行程比较短的微分开关副接点同其进行并联，但在后期发射机仍然会出现这种故障，所以，真空接触器的辅助节点没有故障。第二，真空接触器K1的主接点脱开。在高压柜钥匙529的接触不良或者是EUBT1保险出现爆炸现象的时候，就会释放K1线包，而主接点的行程脱开，便得副接点脱开告苦。在无法满是发射机充电条件的时候，就会使输出的低电平至D位置的清零端，并且清零，而在Q 输出低电平，进会释K71、20线包失电
4TSW2500型短波发射机高压柜的维护
该型号的高压柜在维护的过程中应重点进行清洁处理，固为K1的故障率比较低，所以能够长时间地处于免维护的状态，不需要对其进行经常性的维护，仅仅定期对高压柜控制继电器和底座插刷片接触的情况进行检查就可以。长时间的实际运行后需要对接触器主接点的行程与弹策力度进行定期地检查，并在弹策与主接点行程杆等位置上涂润滑油进行保养。与此同时，应对副接点行程距离的变化进行严格的检查，若行程比较短能够微调，而过大就会导致第一级的微分开关被粘死，进而出现误告苦的现象。完成检修工作以后，应空载试机K1.合上机保。此外，还应该便高压柜面板方式选择的开关放置于LOCAL之上，并将550按钮按下，进而听见接触器主接点的吸合声音。在对K1微分开关接点进行测量以后，可以对高压柜的指示灯变化进行观察，并通过发射机的指示信息就能够对真空接触器的运行状况进行准确地判断。
结束语
综上所述，文章对TSW2500型号的短波发射机高压柜基本的工作原理以及相应的故障进行了详细地分析，并与实际工作经验进行有机结合，同时为了保证其正常的运行与维护，也提出了具有针对性的解决措施。由此可见，在后期高压柜运维管理的过程中，一定要强化管理工作，使用新型的管维技术与模式，进而保证TSW2500型号短波发射机高压柜运行的正常。
参考文献
[1]刘小龙.TSW2500型短波发射机高压柜的工作原理和护思路构建[黑龙江科技信息，2015(7)47-48.
[2]杨光.100KW超波发射机天控柜闭锁回路改造电子制作,2015(4)6 7
[3]赵吉成.100kW短波发射机天控柜闭锁回路改造[西部广露电视 2015,3(6):190,192
[J]山西电子技术,2010(4):57-60
[5]马江辉MT2000短波发射机350W功率放大管技术维护电子制作 2014(10):18
[6]刘兴兵.500kW短波发射机模块电客故障分析及处理思路探究黑龙江科技信息，2015(8):27
