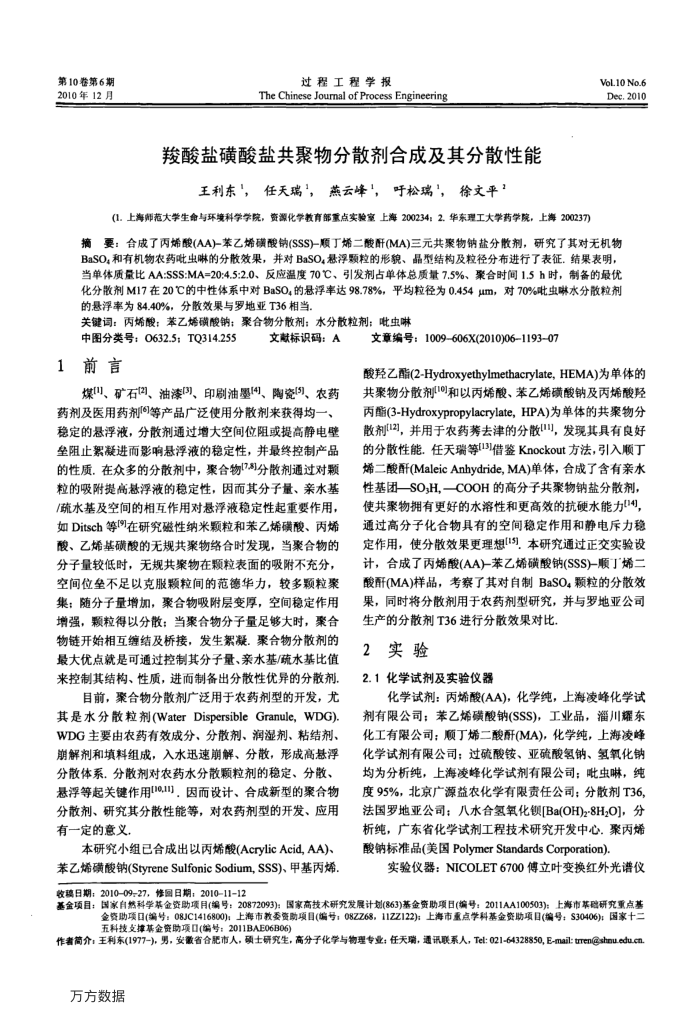

第10卷第6期 2010年12月
过程工程学报
The Chinese Jourmal of Process Engineering
羧酸盐磺酸盐共聚物分散剂合成及其分散性能
王利东，任天瑞，燕云峰，吁松瑞"，徐文平？
(1.上海师范大学生命与环境科学学院，资源化学教育部重点实验室上海200234：2.华东理工大学药学院，上海200237)
VoL.10 No.6 Dec.2010
要：合成了丙烯酸(AA)-苯乙烯磺酸钠(SSS)-顺丁烯二酸酐(MA)三元共聚物钠盐分散剂，研究了其对无机物
摘
BaSO,和有机物农药吡虫啉的分散效果，并对BaSO,悬浮颗粒的形貌、晶型结构及粒径分布进行了表征.结果表明，当单体质量比AA:SSS:MA=20:4.5:2.0、反应温度70C、引发剂占单体总质量7.5%、聚合时间1.5h时，制备的最优化分散剂M17在20C的中性体系中对BaSO,的悬浮率达98.78%，平均粒径为0.454μm，对70%吡虫琳水分散粒剂的悬浮率为84.40%，分散效果与罗地亚T36相当
关键词：丙烯酸：苯乙烯磺酸钠：聚合物分散剂：水分散粒剂：吡虫啉
中图分类号：O632.5：TQ314.255 1前言
文献标识码：A
煤[]、矿石[2]、油漆[3]、印剧油墨[4]、陶瓷[5]、农药药剂及医用药剂6等产品广泛使用分散剂来获得均一、稳定的悬浮液，分散剂通过增大空间位阻或提高静电壁垒阻止累凝进而影响悬浮液的稳定性，并最终控制产品的性质在众多的分散剂中，聚合物(7.)分散剂通过对颗粒的吸附提高浮液的稳定性，因而其分子量、亲水基/疏水基及空间的相互作用对悬浮液稳定性起重要作用，如Ditsch等9在研究磁性纳米颗粒和苯乙烯磺酸、丙烯酸、乙烯基磺酸的无规共聚物络合时发现，当聚合物的分子量较低时，无规共聚物在颗粒表面的吸附不充分，空间位垒不足以克服颗粒间的范德华力，较多颗粒聚集：随分子量增加，聚合物吸附层变厚，空间稳定作用增强，颗粒得以分散：当聚合物分子量足够大时，聚合物链开始相互缠结及桥接，发生絮凝，聚合物分散剂的最大优点就是可通过控制其分子量、亲水基/硫水基比值来控制其结构、性质，进而制备出分散性优异的分散剂
目前，聚合物分散剂广泛用于农药剂型的开发，尤其是水分散粒剂(WaterDispersibleGranule，WDG) WDG主要由农药有效成分、分散剂、润湿剂、粘结剂、期解剂和填料组成，入水迅速崩解、分散，形成高悬浮分散体系.分散剂对农药水分散颗粒剂的稳定、分散、悬浮等起关键作用[0,]，因而设计、合成新型的聚合物分散剂、研究其分散性能等，对农药剂型的开发、应用有一定的意义，
本研究小组已合成出以丙烯酸(AcrylicAcid,AA)、苯乙烯磺酸钠(StyreneSulfonicSodium，SSS)、甲基丙烯
文章编号：1009-606X(2010)06-1193-07
酸羟乙酯(2-Hydroxyethylmethacrylate，HEMA)为单体的共聚物分散剂和以丙烯酸、苯乙烯磺酸钠及丙烯酸羟丙酯(3-Hydroxypropylacrylate，HPA)为单体的共聚物分散剂[12]，并用于农药募去津的分散]，发现其具有良好的分散性能.任天瑞等[13]借鉴Knockout方法，引入顺丁烯二酸酐(MaleicAnhydride,MA)单体，合成了含有亲水性基团SO,H,一COOH的高分子共聚物钠盐分散剂，使共聚物拥有更好的水溶性和更高效的抗硬水能力(14], 通过高分子化合物具有的空间稳定作用和静电斥力稳定作用，使分散效果更理想[15]，本研究通过正交实验设计，合成了丙烯酸(AA)苯乙烯磺酸钠(SSS)-顺丁烯二酸酐(MA)样品，考察了其对自制BaSO4颗粒的分散效果，同时将分散剂用于农药剂型研究，并与罗地亚公司
生产的分散剂T36进行分散效果对比. 2
实验
2.1化学试剂及实验仪器
化学试剂：丙烯酸(AA)，化学纯，上海凌峰化学试剂有限公司：苯乙烯磺酸钠(SSS)，工业品，淄川耀东化工有限公司：顺丁烯二酸酐(MA)，化学纯，上海凌峰化学试剂有限公司：过硫酸铵、亚硫酸氨钠、氢氧化均为分析纯，上海凌峰化学试剂有限公司；吡虫啉，纯度95%，北京广源益农化学有限责任公司；分散剂T36，法国罗地亚公司；八水合氢氧化[Ba(OH)2-8H2O]，分析纯，广东省化学试剂工程技术研究开发中心.聚内烯酸钠标准品(美国PolymerStandardsCorporation)
实验仪器：NICOLET6700傅立叶变换红外光谱仪
收稿日期：2010-09-27，修回日期：2010-1112
基金项目：国家自热科学基金资助项月(编号：20872093)：国家高技术研究发展计划(863)基金资助项日(编号：2011AA100503)：上海市革础研究重点基
(9(8980）(008980 五科技支撑基金资助项口(编号：2011BAE06B06)
作者简介：王利东(1977-)，男，安徽省合肥市人，硕士研究生，高分子化学与物理专业；任天瑞，通讯联系人，Tel:021-64328850,E-mail:tren@shnu.edu.cn 万方数据
