软件设计与开发
基于网管系统的数据管理模式设计
赵凯
(中国移动通信集团内蒙古有限公司内蒙古呼和浩特010090)
感事我来与直用

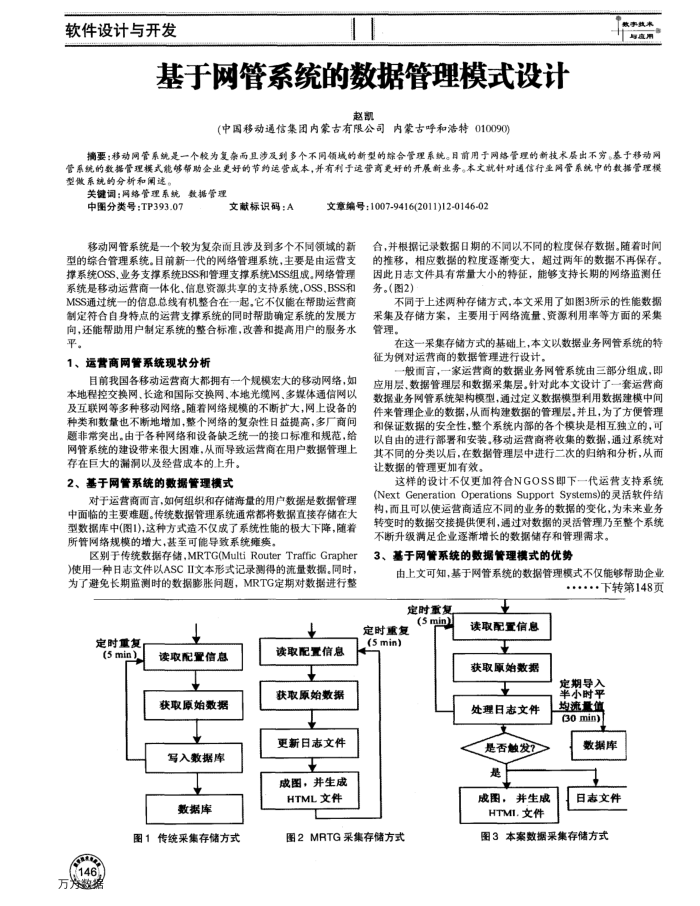

摘要：移动网管系统是一个较为复杂面且涉及到多个不同领城的新型的综合管理系统。目前用手网络管理的新技术层出不穷。基于移动网管系统的数据管理模式能够帮助企业更好的节约运营成本，并有利予运营商更好的开展新业务。本文就针对通信行业网管系统中的数据管理模型做系统的分析和阐述。
关键调：网络管理系统数据管理
中图分类号：TP393.07
文献标识码：A
文章编号：1007-9416(2011)12-0146-02
移动网管系统是一个较为复杂而且涉及到多个不同领城的新型的综合管理系统。目前新一代的网络管理系统，主要是由运营支撑系统OSS、业务支撑系统BSS和管理支撑系统MSS组成。网络管理系统是移动运营商一体化、信息资源共享的支持系统，OSS，BSS和 MSS通过统一的信息.总线有机整合在一起，它不仅能在帮助运营商制定符合自身特点的运营支撑系统的同时帮助确定系统的发展方向，还能帮助用户制定系统的整合标准，改善和提高用户的服务水平。
1、运营商网管系统现状分析
目前我国各移动运营商大都拥有一个规模宏大的移动网络，如本地程控交换网，长途和国际交换网、本地光缆网、多媒体通信网以及互联网等多种移动网络。随着网络规模的不断扩大，网上设备的种类和数量也不断地增加，整个网络的复杂性日益提高，多厂商间题非常突出。由于各种网络和设备缺乏统一的接口标准和规范，给网管系统的建设带来很大困难，从而导致运营商在用户数据管理上
存在巨大的蒲润以及经营成本的上升。 2、基于网管系统的数据管理模式
对于运营商面言，如何组织和存储海量的用户数据是数据管理中面临的主要难题。传统数据管理系统通常都将数据直接存储在大型数据库中（图1)这种方式造不仅成了系统性能的极大下降，随着所管网络规模的增大，基至可能导致系统瘫痪。
区别于传统数据存储，MRTG(MultiRouterTraffic Grapher)使用一种日志文件以ASCII文本形式记录测得的流量数据。同时，为了避免长期监测时的数据膨胀问题，MRTG定期对数据进行整
定时重复(5 min)
读取配置信息
+
获取原始数据写入数据库
+ 数据库
图1传统采集存储方式
146 万冷数缩
下
读取配置信息
王
获取原始数据
+
更新日志文件
王
成图，并生成 HTML文件
合，并根据记录数据日期的不同以不同的粒度保存数据。随着时间的推移，相应数据的粒度逐渐变大，超过两年的数据不再保存。固此且志文件具有常量大小的特征，能够支持长期的网络监测任务。（图2)
不同于上述两种存储方式，本文采用了如图3所示的性能数据采集及存储方案，主要用于网络流量、资源利用率等方面的采集管理
在这一采集存储方式的基础上，本文以数据业务网管系统的特征为例对运营商的数据管理进行设计。
一般面言，一家运营商的数据业务网管系统由三部分组成，即应用层、数据管理层和数据采集层。针对此本文设计了一套运营商数据业务网管系统架构模型，通过定义数据模型利用数据建模中间件来管理企业的数据，从面构建数据的管理层。并且，为了方便管理和保证数据的安全性，整个系统内部的各个模块是相互独立的，可以自由的进行部署和安装。移动运营商将收集的数据，通过系统对其不同的分类以后，在数据管理层中进行二次的归纳和分析，从而让数据的管理更加有效。
这样的设计不仅更加符合NGOSS即下一代运营支持系统(Next Generation Operations Support Systems)的灵活软件结构，而且可以使运营商适应不同的业务的数据的变化，为未来业务转变时的数据交接提供便利，通过对数据的灵活管理乃至整个系统
不断升级满足企业逐渐增长的数据储存和管理需求。 3、基于网管系统的数据管理模式的优势
由上文可知，基于网管系统的数据管理模式不仅能够帮助企业
..下转第148页
定时重复(5min)
定时重复(5min)
图2MRTG采集存储方式
读取配置信息获取原始数据
玉
处理日志文件是否敏发？是
成图，并生成 HTMI.文件
定期导入半小时平均流量值(30min)
数据库日志文件
图3本案数据采集存储方式
