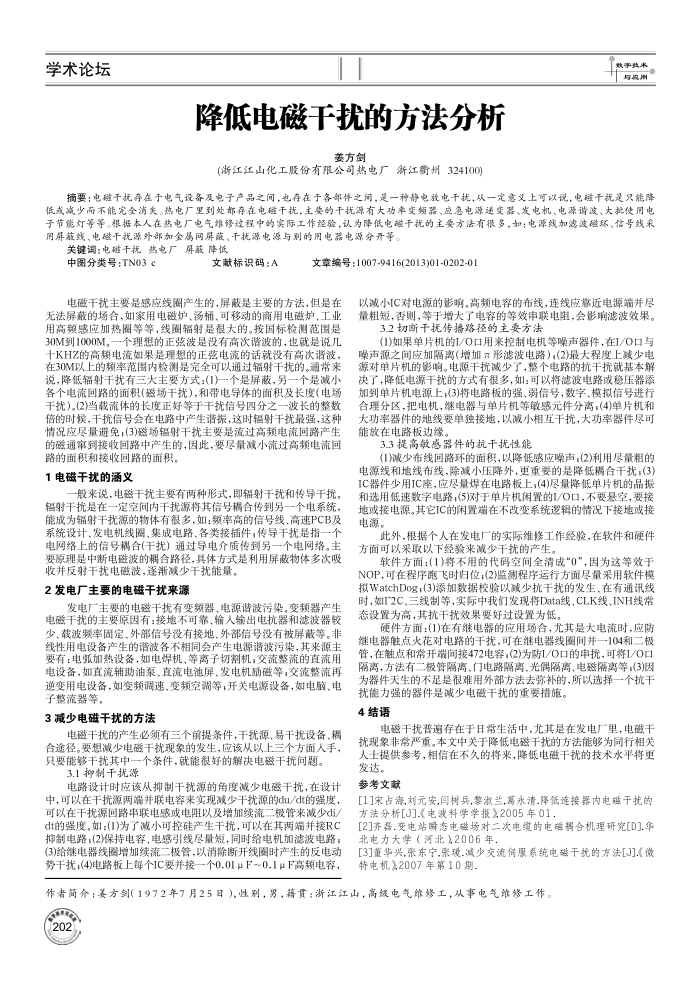

降低电磁干扰的方法分析
姜方剑
(浙江江山化工股份有限公司热电厂浙江榭州324100)
热事热升与真界
摘要：电磁干抚存在于电气设备及电子产品之间，电存在于各部件之间，是一种静电放电干扰，从一定意义上可以说，电避干犹是只能降低或减少而不能究全消失。热电厂里到处都存在电磁干扰，主要的干扰源有大功率变频器、应急电源逐变器、发电机、电源谱波、大批使用电子节能灯等等。根据本人在热电厂电气炸修过程中的实际工作经验，认为降低电磁干扰的主要方法有很多，加；电源线加滤波磁环、信号线来用屏藏线、电磁干扰源外部加金属网屏藏、干扰源电源与别的用电器电源分开等。
关键调：电磁干扰热电厂屏蔽降低
中图分类号：TN03c
文献标识码：A
文章编号：1007-9416(2013)01-0202-01
电磁干扰主要是感应线围产生的，屏蔽是主要的方法，但是在无法屏藏的场合，如家用电磁炉，汤桶、可移动的商用电磁炉，工业用高频感应加热围等等，线围辐射是很大的。接国标检测范围是 30M到1000M，一个理想的正弦波是没有高次谐波的，也就是说儿十KHZ的高频电流如果是理想的正电流的话就没有高次谱波，在30M以上的赖率范围内检测是完全可以通过辐射干扰的通常来说，降低辐射干扰有三大主要方式：(1)一个是屏蔽，另一个是减小各个电流回路的面积（磁场干扰），和带电导体的面积及长度（电场扰)。(2)当载流体的长度正好等于干扰信号四分之一波长的整数倍的时候，干扰信号会在电路中产生谱振，这时辐射干扰最强，这种情况应尽量避免，(3)磁场辐射干扰主要是流过高频电流回路产生的磁通审到接收回路中产生的，因此，要尽量减小流过高频电流回
路的面积和接收回路的面积。 1电磁干扰的涵义
一般来说，电磁干扰主要有两种形式，即辐射干扰和传导干扰。辐射干扰是在一定空间内干扰源将其信号合传到另一个电系统，能成为辐射干扰源的物体有很多，如：频率高的信号线、高速PCB及系统设计、发电机线图、集成电路、各类接插件，传导干扰是指一个电网络上的信号耦合(干扰）通过导电介质传到另一个电网络。主要原理是中断电磁波的耦合路径，具体方式是利用屏蔽物体多次吸
收并反射干扰电磁波，逐渐减少干扰能量。 2发电厂主要的电磁干扰来源
发电厂主要的电磁干扰有变频器、电源谱波污染变频器产生电磁干扰的主要原因有：接地不可靠、输人输出电抗器和滤波器较少、载波频率固定、外部信号没有接地、外部信号没有被屏蔽等。非线性用电设备产生的谐波各不相同会产生电源谱波污染，其来源主要有：电弧加热设备，如电焊机，等离子切割机；交流整流的直流用电设备，如直流辅助油泵、直流电池屏、发电机励磁等，交流整流再逆变用电设备，如变频调速，变频空调等，开关电源设备，如电脑、电子整流器等。
3减少电磁于扰的方法
电磁干扰的产生必须有三个前提条件，干扰源、易干扰设备、耦合途径。要想减少电磁干扰现象的发生，应该从以上三个方面人手，只要能够干扰其中一个条件，就能很好的解决电磁干扰问题。
3.1制干扰源
电路设计时应该从抑制于扰源的角度减少电磁于扰，在设计中，可以在干扰源两端并联电容来实现减少干扰源的du/dt的强度，可以在干扰源回路串联电感或电阻以及增加续流二极管来减少di/ dt的强度。如：(1)为了减小可控硅产生干扰，可以在其两端并接RC 抑制电路；(2)保持电客、电感引线尽量短，同时给电机加滤波电路；(3)给继电器线圈增加续流二极管，以消除断开线圈时产生的反电动势干扰;(4)电路板上每个IC要并接一个0.01μF~0.1μF高频电容，
以减小IC对电源的影响，高频电容的布线，连线应靠近电源筛并尽量粗短，否则，等于增大了电容的等效申联电阻，会影响滤波效果。
3.2切断千扰传据路径的主要方法
(1)如果单片机的I/O口用来控制电机等噪声器件，在I/O口与噪声源之闻应加隔离(增加形滤波电路)(2)最大程度上减少电源对单片机的影响。电源干扰减少了，整个电路的抗干扰就基本解决了，降低电源干扰的方式有很多，如：可以将滤波电路或稳压器添加到单片机电源上，(3)将电路板的强、弱信号，数字、模拟信号进行合理分区，把电机，继电器与单片机等敏感元件分离，(4)单片机和大功率器件的地线要单独接地，以减小相互干扰，大功率器件尽可能放在电路板边缘。
3.3提高敏感器件的抗干扰性能
(1)减少布线回路环的面积，以降低感应噪声，(2)利用尽量粗的电源线和地线布线，除减小压降外，更重要的是降低耦合干扰；(3) IC器件少用IC座，应尽量焊在电路板上，(4)尽量降低单片机的品振和选用低速数字电路，(5)对于单片机困置的1/O口，不要悬空，要接地或接电源。其它IC的闲置端在不改变系统逻辑的情况下接地或接电源。
此外，根据个人在发电厂的实际维修工作经验，在软件和硬件方面可以采取以下经验来减少干扰的产生。
软件方面：(1)将不用的代码空间全清成"0"，因为这等效于 NOP，可在程序陷飞时归位，(2)监测程序运行方面尽量采用软件模拟WatchDog；(3)添加数据校验以减少抗干扰的发生、在有通讯线时，如I2C，三线制等，实际中我们发现将Data线，CLK线、INH线常态设置为高，其抗干扰效果要好过设置为低。
硬件方面：(1)在有继电器的应用场合，尤其是大电流时，应防继电器触点火花对电路的干扰，可在继电器线圈间并一104和二极管，在触点和常开端间接472电容，(2)为防L/O口的串扰，可将L/O口隔离，方法有二极管隔离、门电路隔离、光偶隔离、电磁隔离等，（3)因为器件天生的不足是很难用外部方法去弥补的，所以选择一个抗干
扰能力强的器件是减少电磁干扰的重要措施。 4结语
电磁干扰普速存在于目常生活中，尤其是在发电厂里，电磁于
扰现象非常严重。本文中关于降低电磁干扰的方法能够为同行相关人士提供参考，相信在不久的将来，降低电磁干扰的技术水平将更
发达。参考文献
[1]宋占海,刘元安.闫树兵,繁淑兰,高永清.降低连接器内电磁干扰的方法分析[J]-电波科学学报》2005年01
[2]齐磊.变电站瞬态电磁场对二次电缆的电磁揭合机理研究[D].华北电力大学（河北）2006年
[3]董华兴,张东宁.张瑗.减少交流何服系统电磁干扰的方法[J]《微特电机2007年第10期
